1 簡介
1.1 SPI 功能介紹
錫膏印刷是 SMT 品質的源頭，TRI 之 3D 錫膏檢測機，可快速量測每一錫點的面積、
體積、高度及檢測短路。針對輕薄短小的產品，可避免因錫點小，錫少或產品使用時
振動、熱漲冷縮造成接觸不良，有效提高產品品質；也可在製程初期篩選出錫膏印刷
不良產品，一方面即時提供資訊供印刷機修改參數，一方面避免不良產品在生產線上
繼續加工，有效提高產能及減少生產、維修成本。
德律科技所生產之高速度錫膏檢測機(SPI)系列。其動態檢測科技提供了穩定且清楚的
影像，可有效檢測生產中錫膏印刷的缺點，並提供強大的 SPC 工具供製程分析。對於
各機種的詳細規格，我們亦備有相關型錄可供使用者參考。
TR7007SII 機種配備了結合線性馬達與滾珠螺桿的 XY Table 系統、64 位元主電腦，
以及高解析 2D 攝影機，提供客戶對於錫膏印刷製程更快速及有效的檢出。

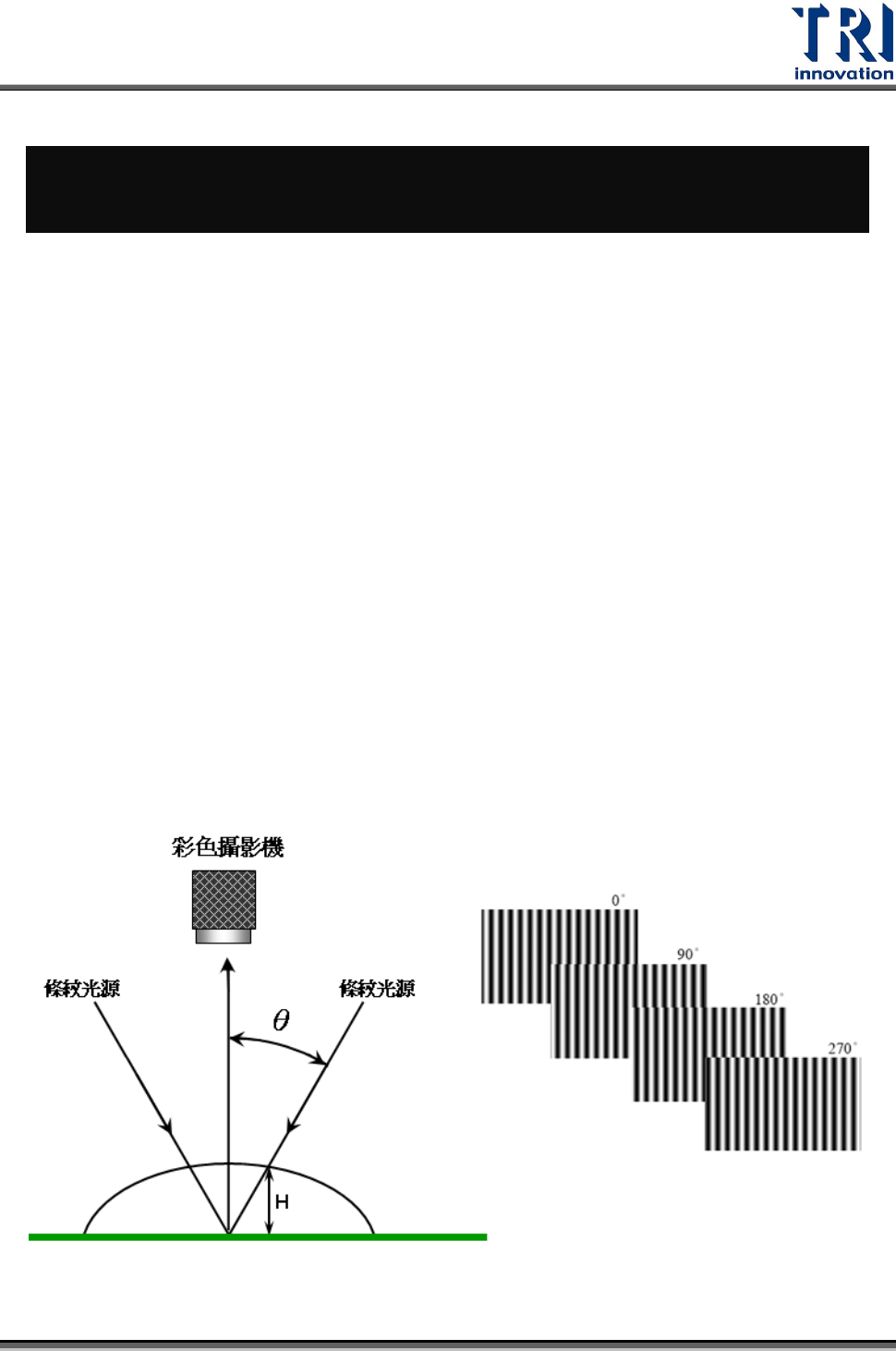

1.2 基本原理
