特殊顏色–設定所選擇的檢測框要使用自定的色彩顯示。
斜面–印錫斜率過大時啟用面積補正。
彩色檢測–2D 檢測開啟開關。
顏色白線遮罩–2D 轉成 MONO 後大於設定值的就濾除。
12) Phase 轉高度
使用 2D 影像遮罩–開啟 2D BY PAD 的功能。
使用 Hole 遮罩–如果檢測框附近有通孔時使用。
LowL–左燈取像時的最小灰階(低於設定值的就濾除)。
HighL–左燈取像時的最高灰階(高於設定值的就濾除)。
LowR–右燈取像時的最小灰階(低於設定值的就濾除)。
HighR–右燈取像時的最高灰階(高於設定值的就濾除)。
這個與 F2 不同的地方在於 F2 是在成像前過濾設定值外的雜訊
而此處是在成像後對影像作雜訊過濾處裡
13)
確定–關閉本視窗
計算體積–使用標準面積乘上高度來重新計算體積，並將計算結果填入體積的[標準值]
欄位中，通常應用在匯入 Gerber 檔案時使用。
重新計算–重新計算高度 面積與體積參數。
依類型重算–依照類型算出中心值。
14) 套用到–選定套用範圍
This solder area only–最後選取之檢測框
This part–最後選取之檢測框所在的這整個元件
Test Research Inc.
94 TR7007 SII User Guide – Software
Same Type–與這個元件相同類型之所有元件的檢測框
Same Group–與最後選取之檢測框相同群組的所有檢測框

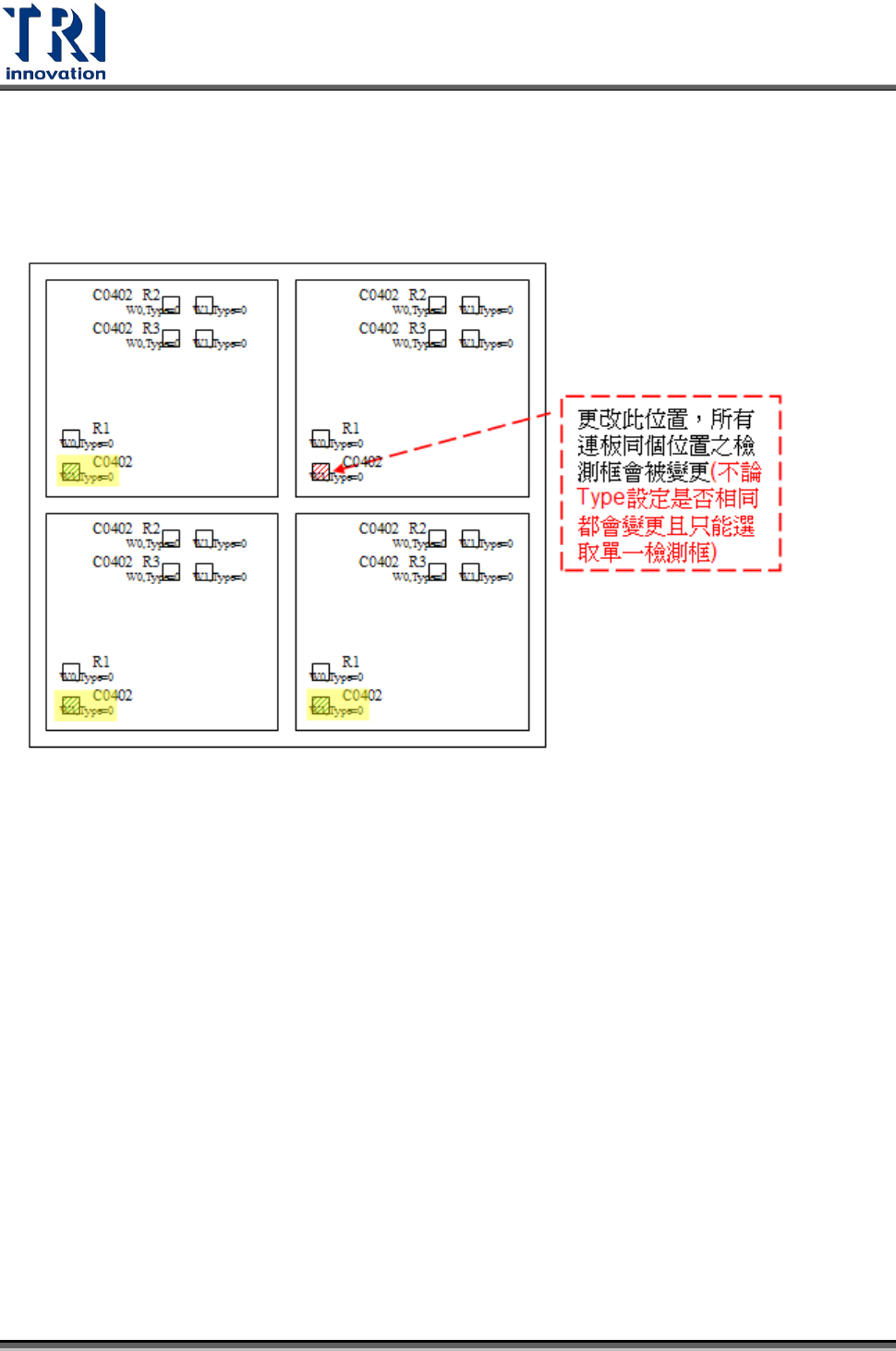

This Position on All Boards–多連板上與此檢測框同一位置之檢測框

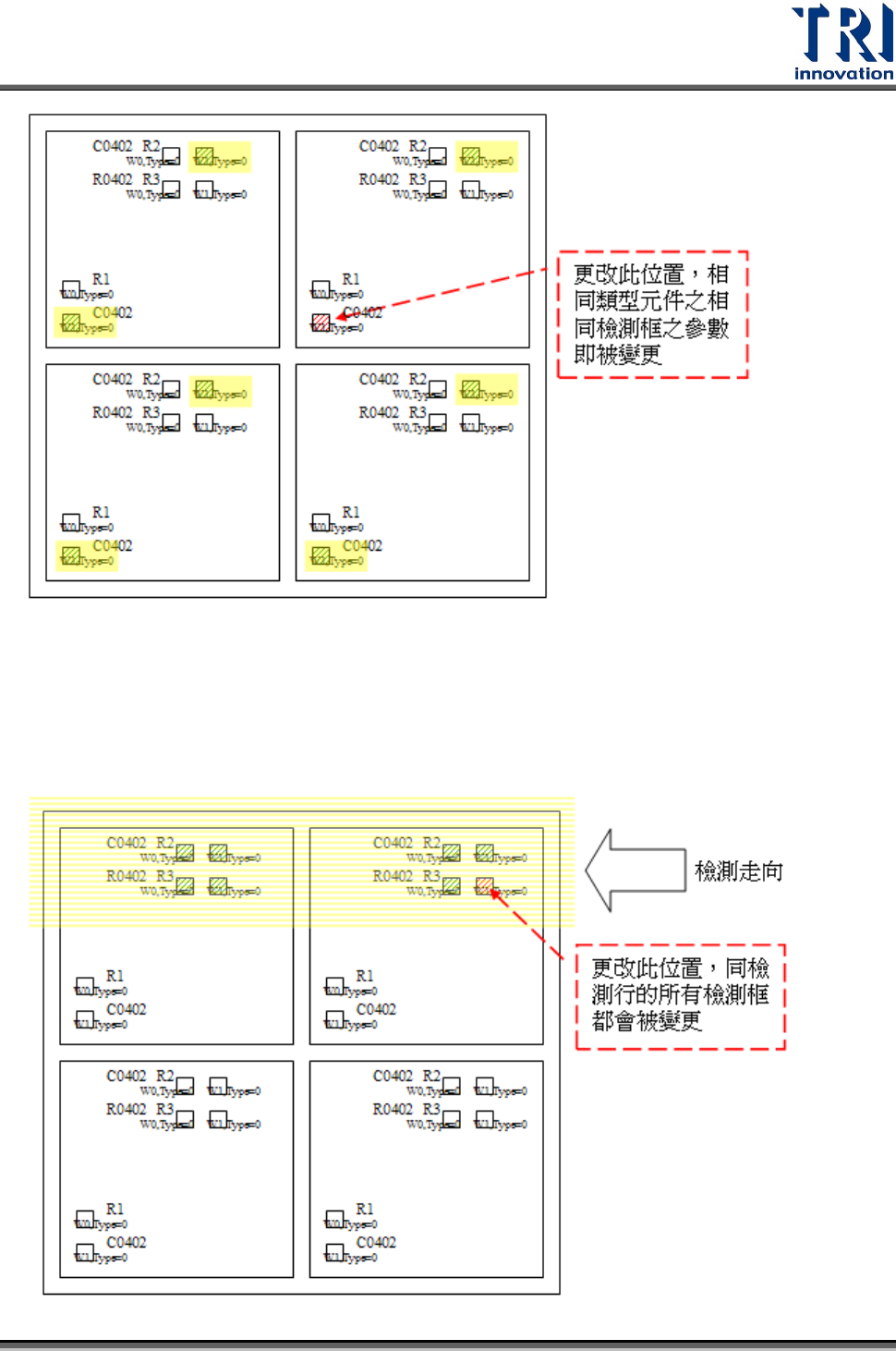

This Position on Same Type–與這個元件相同類型、相同位置 (相對於元件中心)之檢
測框
Test Research Inc.
TR7007 SII User Guide – Software 95
All Active Box–所有選取之檢測框
All Solder Area–這片板子上所有檢測框
At Stripe Line–套用在所有位於同一列掃圖範圍中的檢測框。
