Test Research Inc.
100 TR7007 SII User Guide – Software
5.1.2 TRANSLATOR
在 [開啟元件資料檔案]對話框中，按下[轉檔工具]，會出現以下視窗。
1
2
3
4
5
6
7
8
9
10
11
12
1) Source File – 輸入來源檔案的路徑，或按下 按鈕瀏覽
2) Unit – 下拉式選單選擇來源檔案中座標的單位
3) Set as default – 勾選以目前所設定的單位為預設值
4) Source File Window – 將來源檔案的內容顯示在此視窗當中
Test Research Inc.
TR7007 SII User Guide – Software 101
5) AOI Translator – 本功能目前不開放。
6) BOM Translator –本功能目前不開放。
7) Import – 匯入轉檔工具程式，若[8 Translator]下拉選單中沒有所需的轉檔工具，
可使用此功能來匯入。
8) Translator – 經由此下拉式選單選擇所需的轉檔工具。
9) Set as default – 勾選可設定目前使用的轉檔工具為預設值。
10) Translator Window – 將轉檔工具所需的來源資料格式顯示在此視窗當中。
11) Translate – 根據視窗內所有設定值進行轉檔。
12) Quit – 關閉此對話視窗。
5.1.3 IMPORT

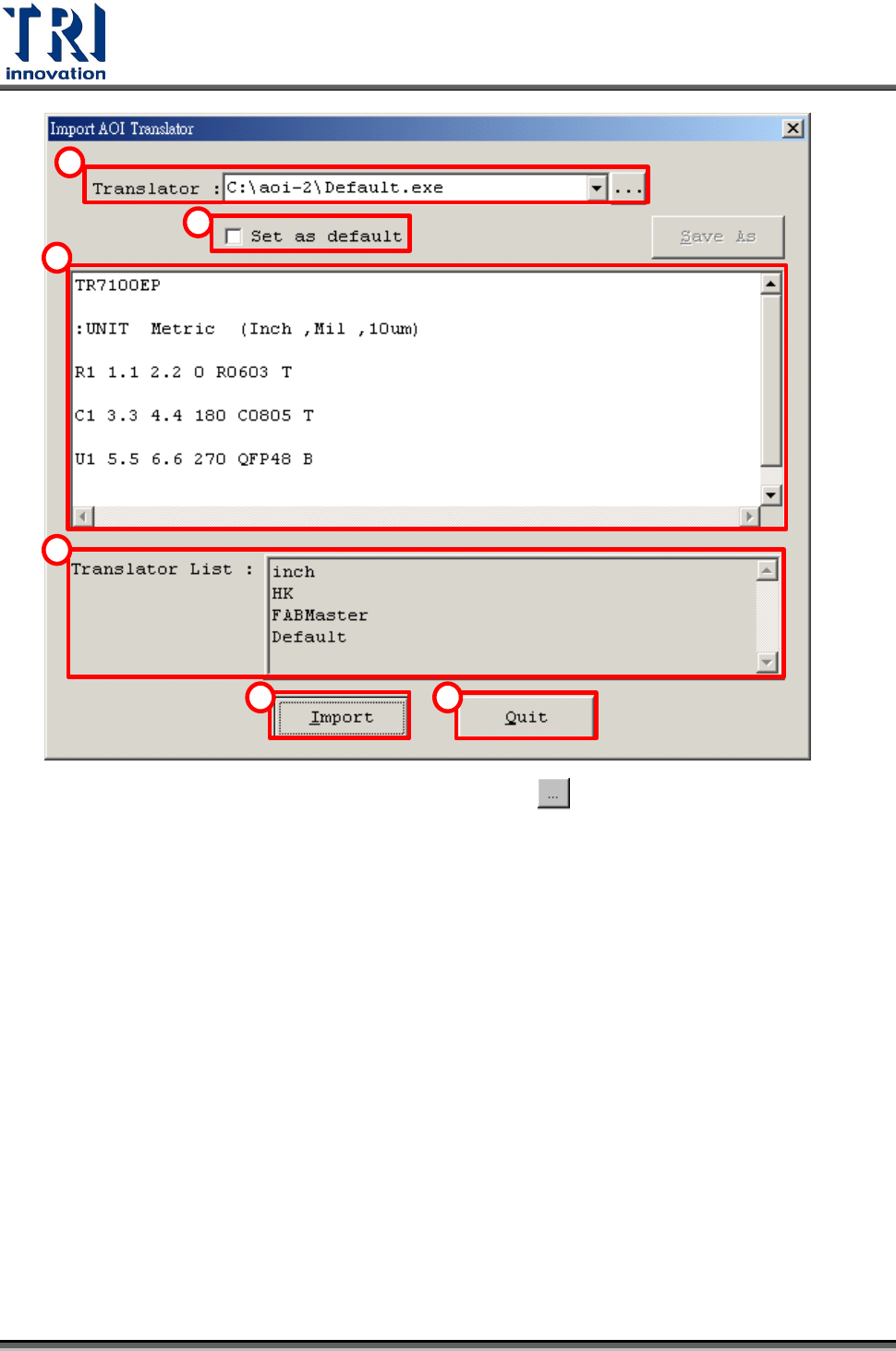

在[轉檔]視窗中，按下[匯入]，會出現以下視窗。
Test Research Inc.
102 TR7007 SII User Guide – Software
1
2
3
4
5
6
1) Translator – 可輸入轉檔工具的路徑，或或按下 按鈕瀏覽。
2) Set as default – 勾選可將目前所使用的轉檔工具設為預設值。
3) 訊息視窗 – 顯示所選取的轉檔工具需要的原始檔案格式。
4) Translator List – 列出目前已匯入的所有轉檔工具。
5) Import – 按下此按鈕可將所選取的轉檔工具匯入。
6) Quit – 關閉此匯入轉檔工具視窗。
5.2 Edit Component Data
編輯元件資料主畫面，由左至右欄位所代表的意義分別為：是否測試、元件名稱、X
軸座標、Y 軸座標、元件角度、元件位於正面或反面、元件形式、元件位於之板號。
在主畫面中按一下滑鼠右鍵會出現工具選單，以下將介紹各選項之功能。
