Test Research Inc.
108 TR7007 SII User Guide – Software

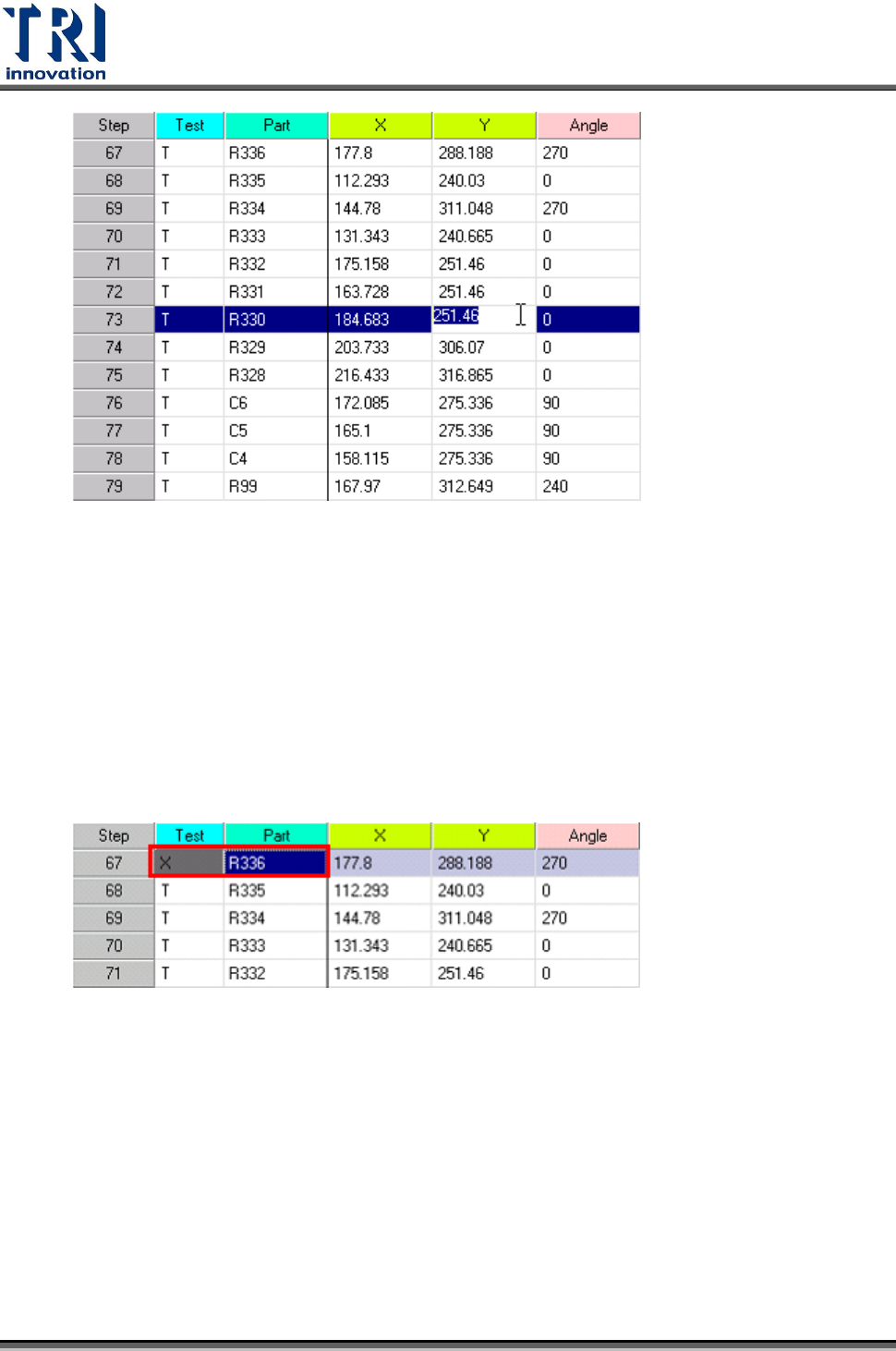

在編輯模式下可以選擇[View Mode]，將模式回到檢視模式，避免資料因為不小心按到
而更改。
5.2.9 TEST/UNTEST (BY SELECTED)
按下此按鈕後，若所選取的元件原先為測試則會被切換為不測試，若所選取的元件原
先為不測試則會被切換為測試。
所選取的元件由[測試]轉變為[不測試]了(以 X 符號表示不測試)
5.2.10 TOP/BOTTOM (BY SELECTED)
按下此按鈕後，若所選取的元件原先為正面(T)則會被切換為反面(B)，若所選取的元件
原先為反面則會被切換為正面。
Test Research Inc.
TR7007 SII User Guide – Software 109
5.2.11 CHANGE BOARD NO. (BY SELECTED)
此功能可以手動更改特定元件所位於的連板號碼。一般而言對於多連板的電路板，建
議使用[產生多連板元件資料]步驟來產生多連板資料。
5.2.12 CHANGE TO CCW. (BY SELECTED)
此功能可以手動更改特定元件的角度定義。按下此選項，系統將自動更改所選擇元件
之角度為逆時針方向定義，若原先之角度是以逆時針為準，就不用再做這個動作。
5.2.13 ADD
可使用此功能增加新元件資料至本片電路板上，選擇 [增加元件]功能後，會出現以下
[新增元件]視窗，將視窗內的資料填妥後按下[確定]，即可新增一個元件。
Test Research Inc.
110 TR7007 SII User Guide – Software
5.2.14 DELETE
此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。
5.3 Generate Multi-Board CAD Data
5.3.1 SET
5.3.1.1 Set MB Feature
按下[多連板配置]功能，會出現[設定多連板]視窗，以重新設定多連板的行數及列數。
5.3.1.2 Get Rotate Angle
