Test Research Inc. 110 TR 7007 SII User Guid e – Softwar e 5.2.14 D ELETE 此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。 5.3 Generate Multi -Board C A D Dat a 5.3.1 S ET 5.3.1.1 Set MB Feature 按下 [ 多連板配置 ] 功能，會出現 [ 設定多連板 ] 視窗，以重新設定多連板的…
Test Research Inc.
TR7007 SII User Guide – Software 109
5.2.11 CHANGE BOARD NO. (BY SELECTED)
此功能可以手動更改特定元件所位於的連板號碼。一般而言對於多連板的電路板，建
議使用[產生多連板元件資料]步驟來產生多連板資料。

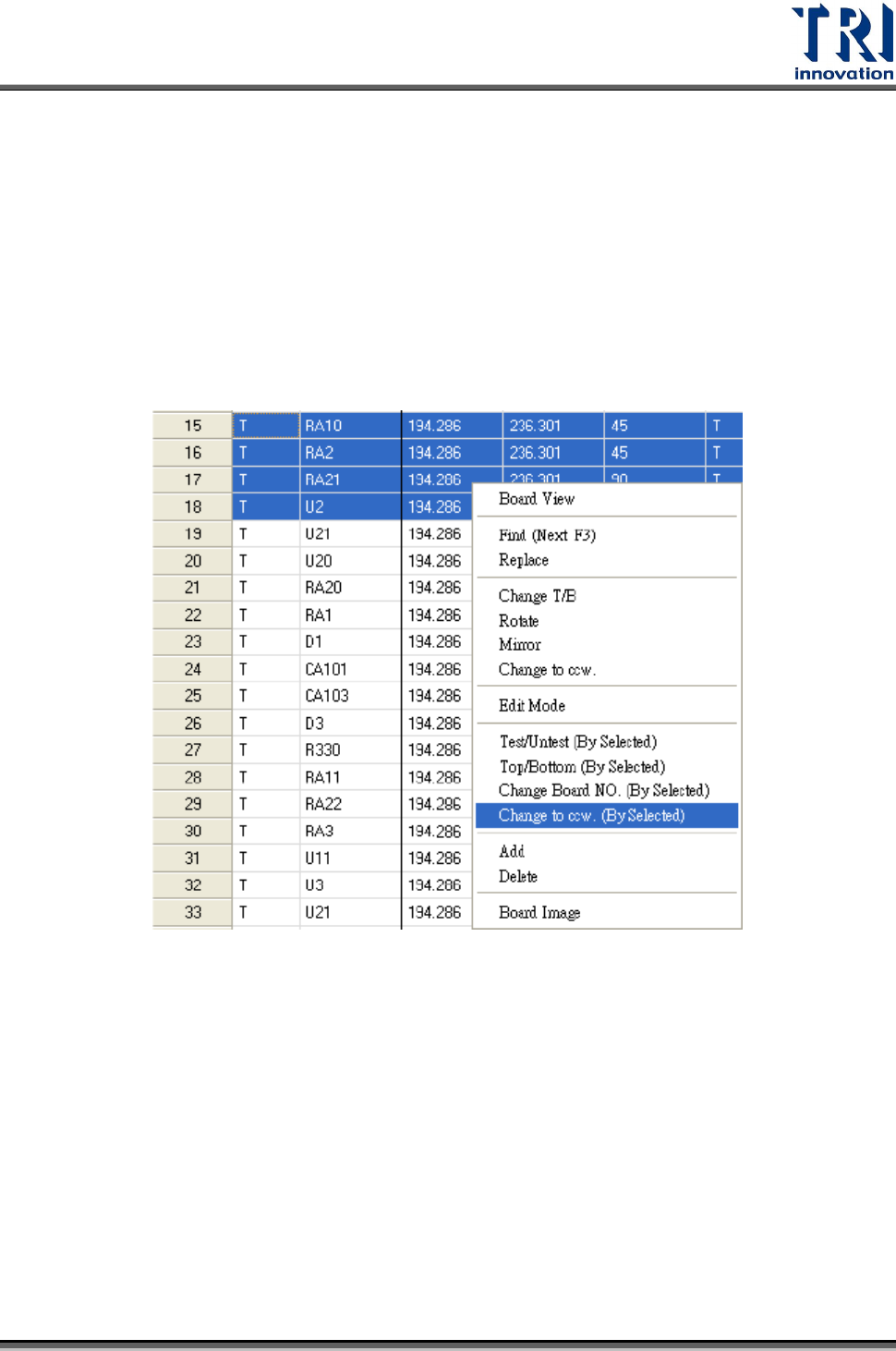

5.2.12 CHANGE TO CCW. (BY SELECTED)
此功能可以手動更改特定元件的角度定義。按下此選項，系統將自動更改所選擇元件
之角度為逆時針方向定義，若原先之角度是以逆時針為準，就不用再做這個動作。
5.2.13 ADD
可使用此功能增加新元件資料至本片電路板上，選擇 [增加元件]功能後，會出現以下
[新增元件]視窗，將視窗內的資料填妥後按下[確定]，即可新增一個元件。
Test Research Inc.
110 TR7007 SII User Guide – Software
5.2.14 DELETE
此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。
5.3 Generate Multi-Board CAD Data
5.3.1 SET
5.3.1.1 Set MB Feature
按下[多連板配置]功能，會出現[設定多連板]視窗，以重新設定多連板的行數及列數。
5.3.1.2 Get Rotate Angle
Test Research Inc.
TR7007 SII User Guide – Software 111
按下[取得進板角度]，會出現[取得進板角度]視窗，在此可以重新進行計算進板角度的
五個步驟。
5.3.2 GENERATE
此步驟中，在工具列之[Generate]可以設定[Generate MB Data]。在每一連板的定位
元件都已設定完成後，可以按下本按鈕，系統即可自動產生多連板元件資料。若不使
用此按鈕生成多連板資料，也可以在每一連板的定位元件都已設定完成後，按[Next]，
系統亦會詢問是否要自動產生多連板資料。
5.4 Get Board Rotate Angle, Find Dummy Component
Position
5.4.1 SET
5.4.1.1 Auto Mark Center
將檢測框框住單一錫點後，按下此按鈕，系統即會將檢測框自動對正錫點的中心位
置。
5.4.1.2 Auto Mark Center 2
將檢測框框住兩個錫點後，按下此按鈕，系統即會將檢測框自動對兩個正錫點的中心
位置。
