110 TR7007 SII User Guide – Software
5.2.14 DELETE
此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。
5.3 Generate Multi-Board CAD Data
5.3.1 SET
5.3.1.1 Set MB Feature

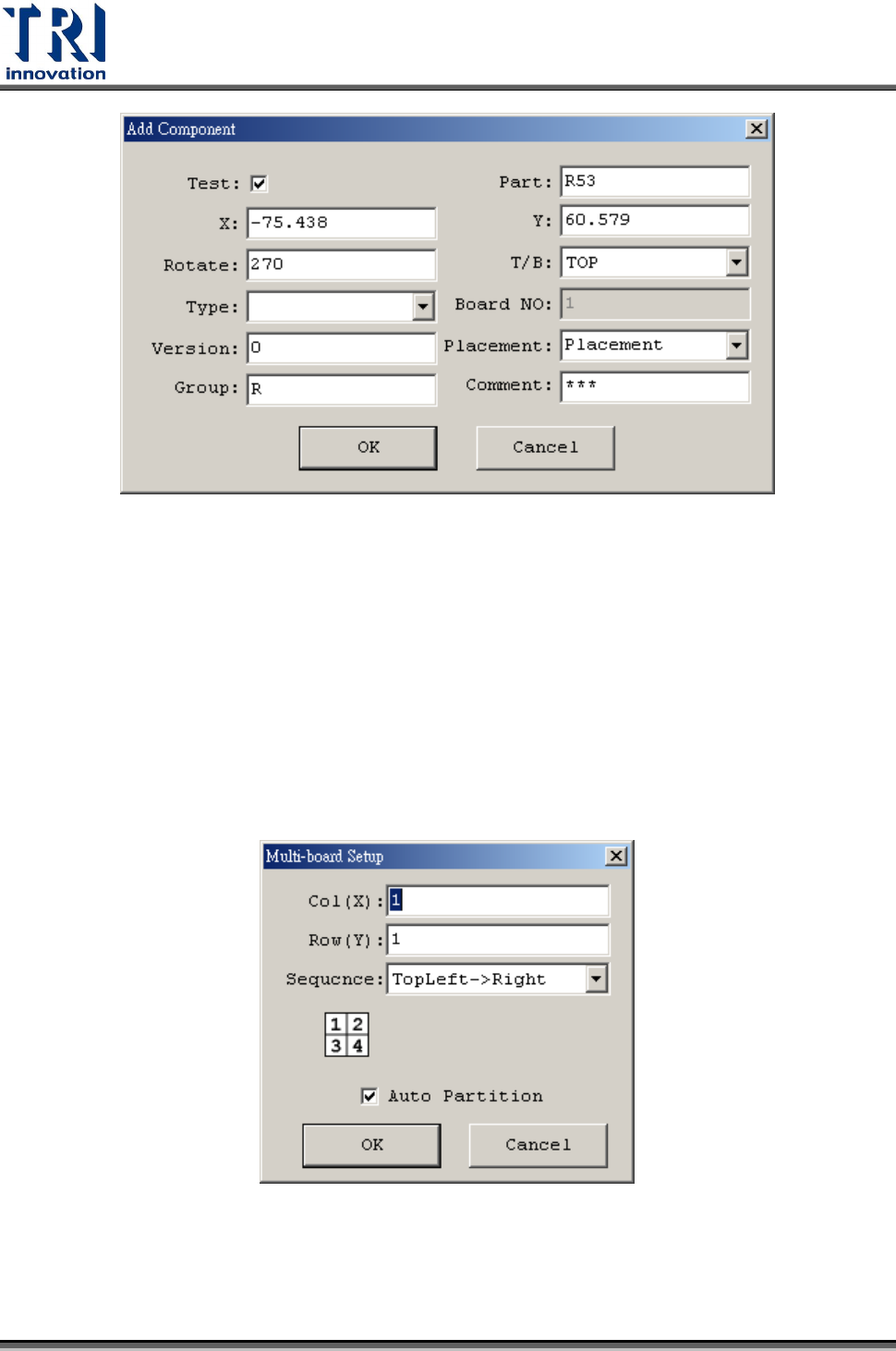

按下[多連板配置]功能，會出現[設定多連板]視窗，以重新設定多連板的行數及列數。
5.3.1.2 Get Rotate Angle
Test Research Inc.
TR7007 SII User Guide – Software 111
按下[取得進板角度]，會出現[取得進板角度]視窗，在此可以重新進行計算進板角度的
五個步驟。
5.3.2 GENERATE
此步驟中，在工具列之[Generate]可以設定[Generate MB Data]。在每一連板的定位
元件都已設定完成後，可以按下本按鈕，系統即可自動產生多連板元件資料。若不使
用此按鈕生成多連板資料，也可以在每一連板的定位元件都已設定完成後，按[Next]，
系統亦會詢問是否要自動產生多連板資料。
5.4 Get Board Rotate Angle, Find Dummy Component
Position
5.4.1 SET

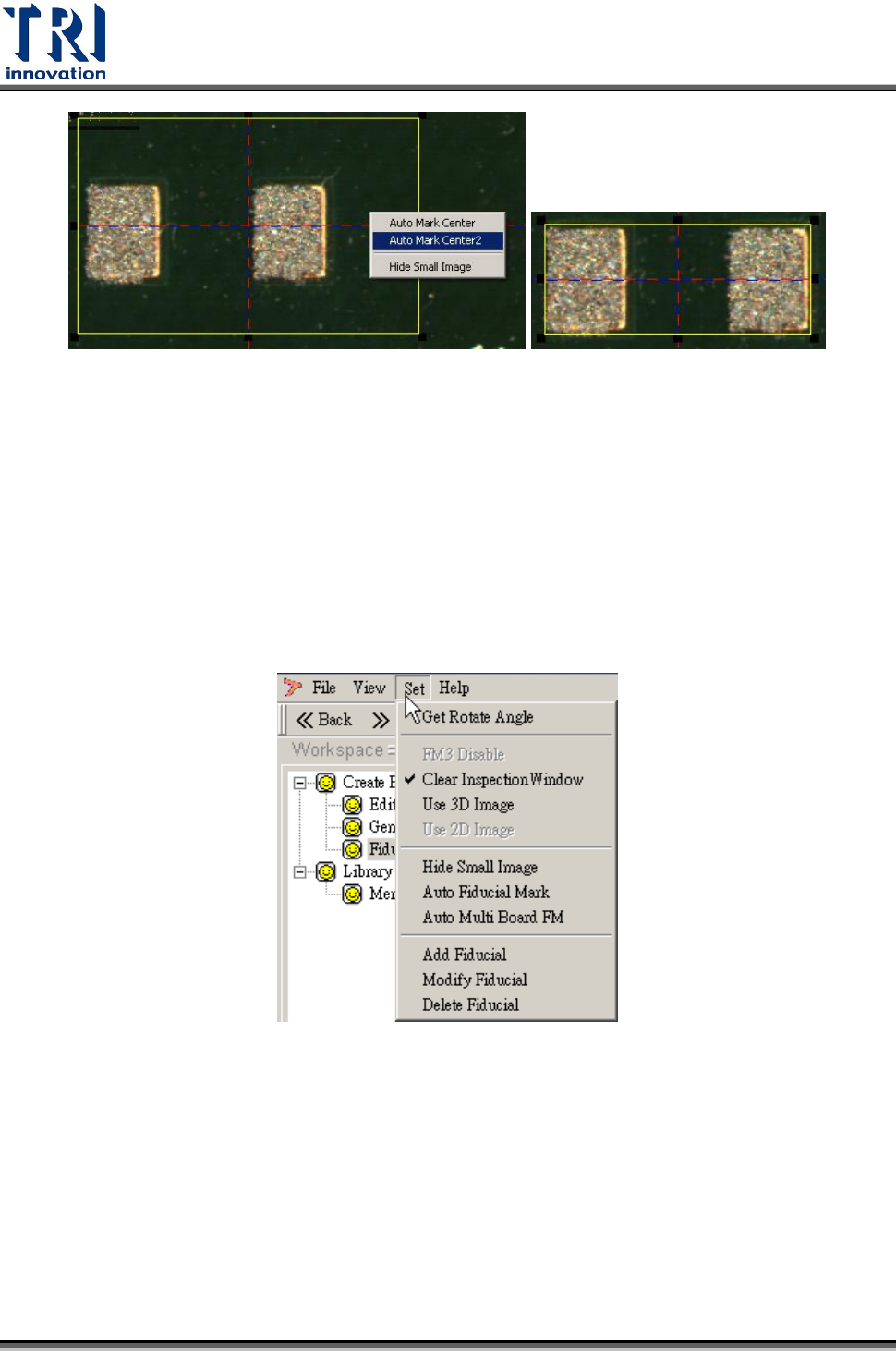

5.4.1.1 Auto Mark Center
將檢測框框住單一錫點後，按下此按鈕，系統即會將檢測框自動對正錫點的中心位
置。

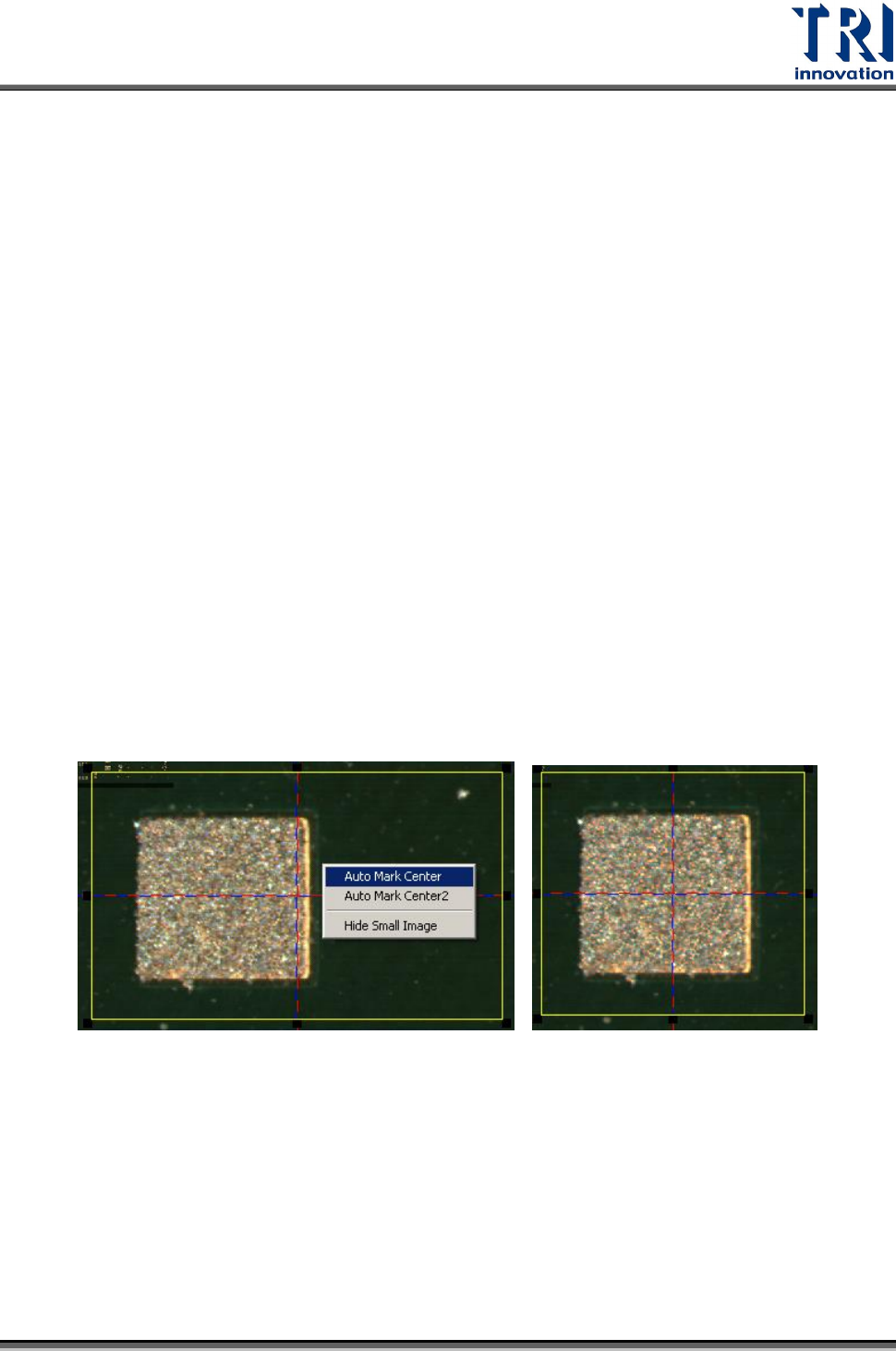

5.4.1.2 Auto Mark Center 2
將檢測框框住兩個錫點後，按下此按鈕，系統即會將檢測框自動對兩個正錫點的中心
位置。
Test Research Inc.
112 TR7007 SII User Guide – Software
5.4.1.3 Hide Small Image
點選後系統會將左上角的大圖影像隱藏。若要重新顯示影像，選擇[Set/Display Small
Image]即可。
5.5 Fiducial Mark
5.5.1 SET
5.5.1.1 Get Rotate Angle
選擇本選項可以重新尋找進板的旋轉角度。
5.5.1.2 Clear Inspection Window
勾選表示當重新製作 Fiducial Mark 時，所有檢測框資料將被清除。
5.5.1.3 Use 3D Image
