Test Research Inc.
112 TR7007 SII User Guide – Software
5.4.1.3 Hide Small Image
點選後系統會將左上角的大圖影像隱藏。若要重新顯示影像，選擇[Set/Display Small
Image]即可。
5.5 Fiducial Mark
5.5.1 SET
5.5.1.1 Get Rotate Angle
選擇本選項可以重新尋找進板的旋轉角度。
5.5.1.2 Clear Inspection Window
勾選表示當重新製作 Fiducial Mark 時，所有檢測框資料將被清除。
5.5.1.3 Use 3D Image
Test Research Inc.
TR7007 SII User Guide – Software 113
使用 3D 影像定位 Fiducial Mark。
5.5.1.4 Use 2D Image
使用 2D 攝影機影像定位 Fiducial Mark。
5.5.1.5 Hide Small Image
表示將左上角大圖區域隱藏或開啟。
5.5.1.6 Auto Fiducial Mark
將檢測框框住一個定位點後，點選此按鈕，則系統會自動將檢測框對準定位點中心，
且檢測框會自動調整到最適大小。
5.5.1.7 Auto Multi Board FM
若勾選本選項，系統會自動將第一點製作的定位標記影像套用在之後的多聯板上的同
一位置上。
5.5.1.8 Add Fiducial
按下此按鈕可新增一個 Fiducial Mark，與工具列上的[ ]按鈕功能相同。
5.5.1.9 Modify Fiducial
按下此按鈕可刪除一個 Fiducial Mark，與工具列上的[ ]按鈕功能相同。
5.5.1.10 Delete Fiducial
按下此按鈕可針對指定的 Fiducial Mark 重新編輯，與工具列上的[ ]按鈕功能相同。

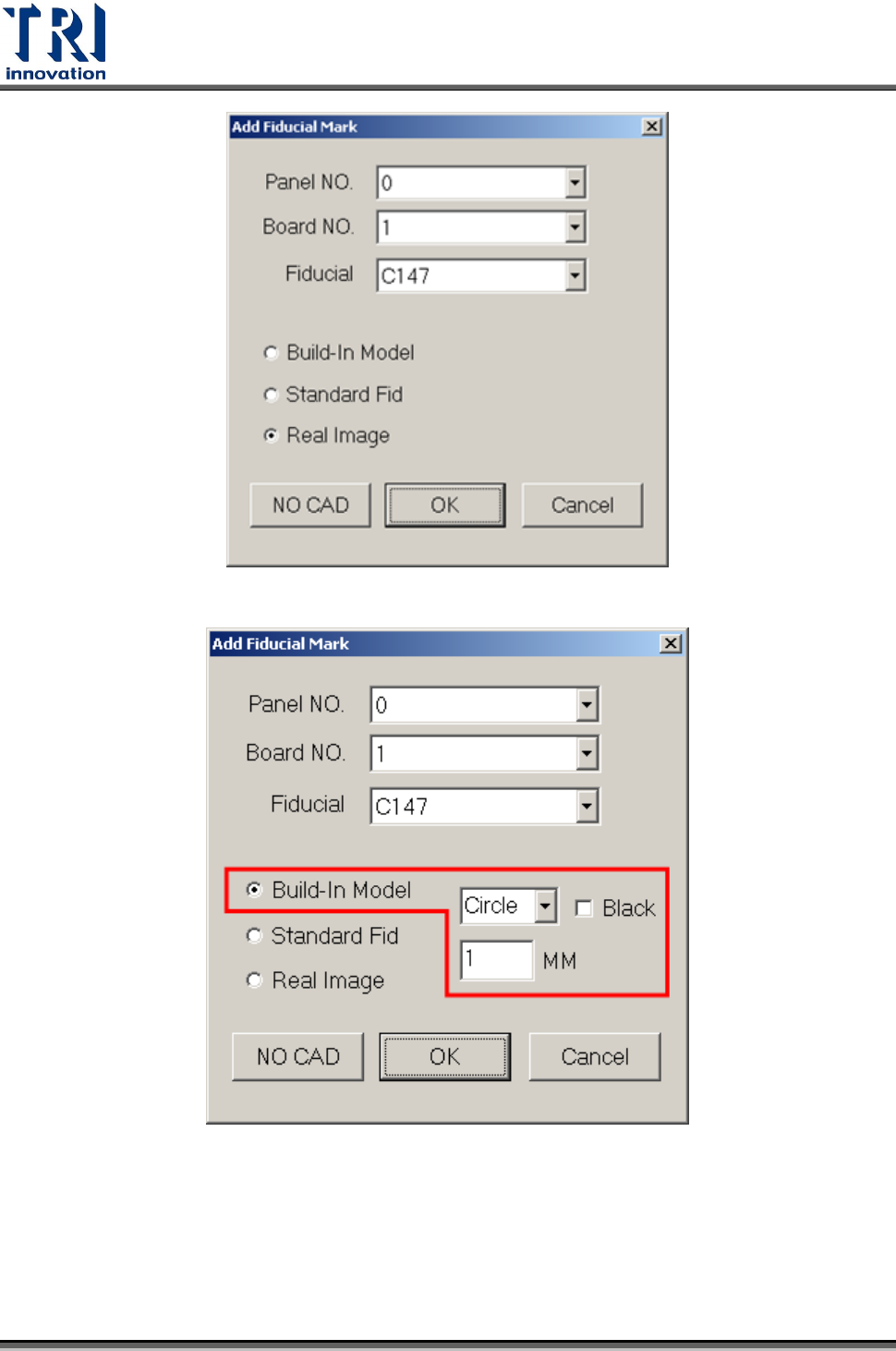

5.5.2 對位標記的影像選擇
在設定對位標記時，可以有以下三種方式設定影像作為標準影像。
Test Research Inc.
114 TR7007 SII User Guide – Software
1) Build-in Model–可以選擇標準影像的形狀、顏色及大小。
2) Standard Fid–點選本項目會跳出以下編輯介面。
