Test Research Inc.
114 TR7007 SII User Guide – Software
1) Build-in Model–可以選擇標準影像的形狀、顏色及大小。

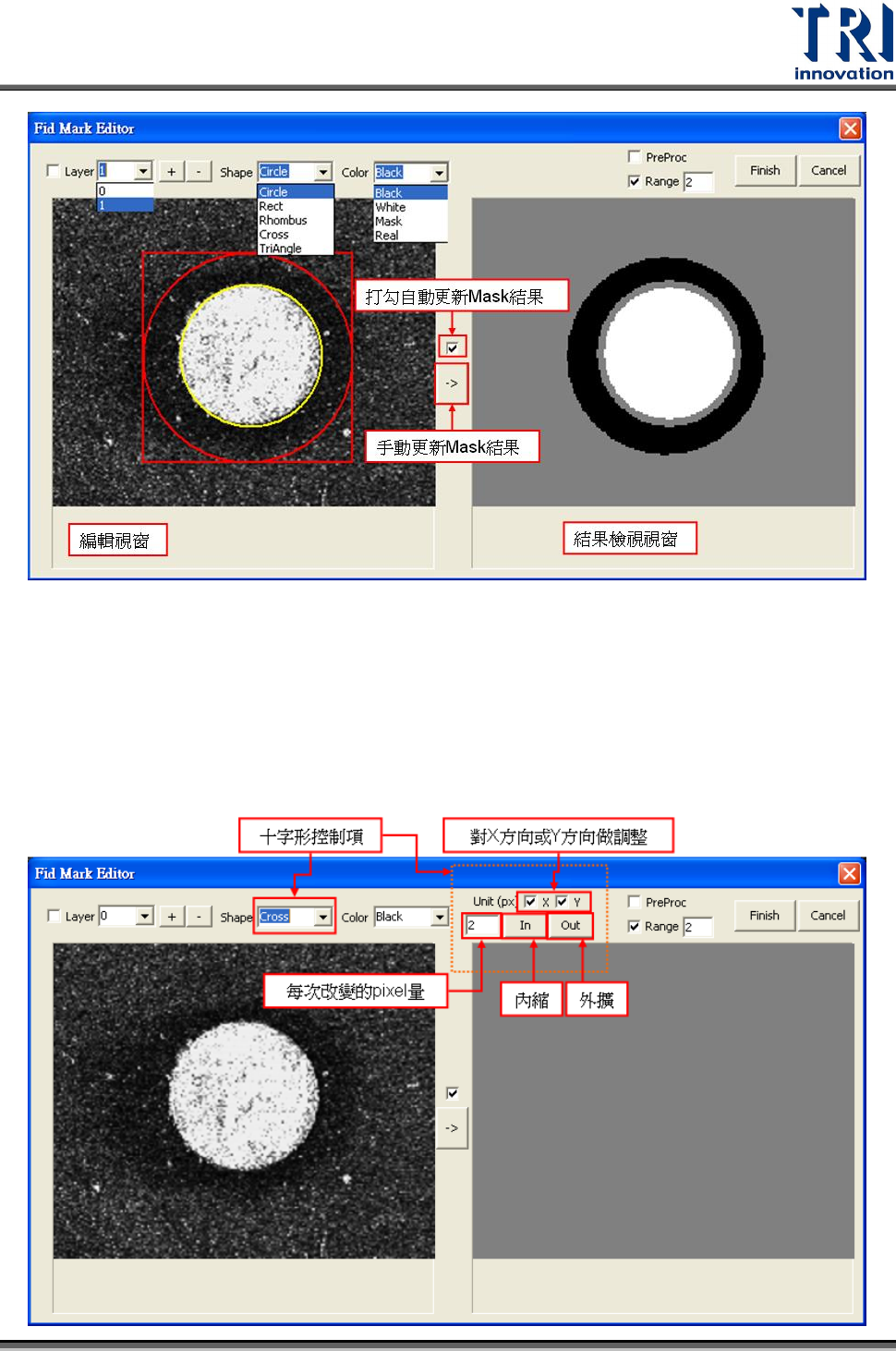

2) Standard Fid–點選本項目會跳出以下編輯介面。
Test Research Inc.
TR7007 SII User Guide – Software 115
Layer–打勾表示只顯示目前所選 Layer 框，下拉式選單可選擇特定 Layer(選到的框顯
示紅色)。預設為 2 層，Layer0 表示白色，Layer1 表示黑色。
[+]、[-]符號表示新增及刪除一個 Layer。(若目前選 0 則會新增 1；若目前選 0 則會刪
除 0，新增的資料初始值為 Shape=Circle ; Color=Mask)

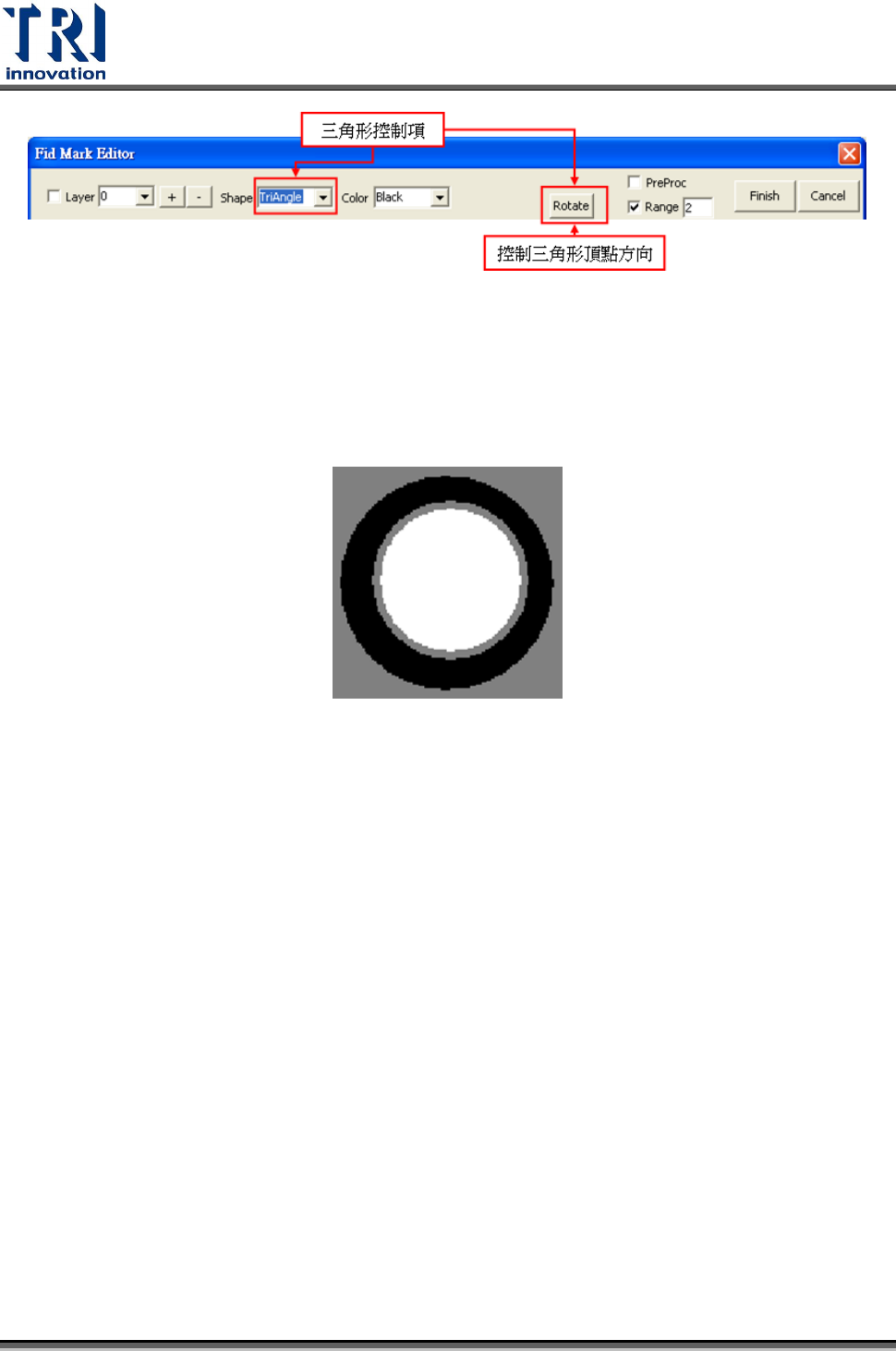

Shape–選擇形狀。可選擇圓形、矩形、菱形、十字形或三角形。
Test Research Inc.
116 TR7007 SII User Guide – Software
Color–選擇顏色。可選擇黑色、白色、遮罩或真實影像。
PreProc–打勾則使用前處理過後的影像。
Range–打勾則每個 Layer 的邊緣會依指定大小做遮罩。如下圖灰色部分。
Finish–完成，會自動計算最小的 Model 做輸出。
Cancel–取消，表示使用 build-in Model。
快速鍵
Ctrl+Up : Y 方向變大
Ctrl+Down : Y 方向變小
Ctrl+Left : X 方向變大
Ctrl+Right : X 方向變小
Shift+Up : 往上移動
Shift+Down : 往下移動
Shift+Left : 往左移動
Shift+Right : 往右移動
