Test Research Inc. 120 TR 7007 SII User Guid e – Softwar e Step6. 外面這圈變異小，可使用真實影像。 Step7. 按下 [Finish] 完成。系統自動會以適當的大小輸出。 3) Real Image– 使用目前抓取的影像作為標準影像。
Test Research Inc.
TR7007 SII User Guide – Software 119

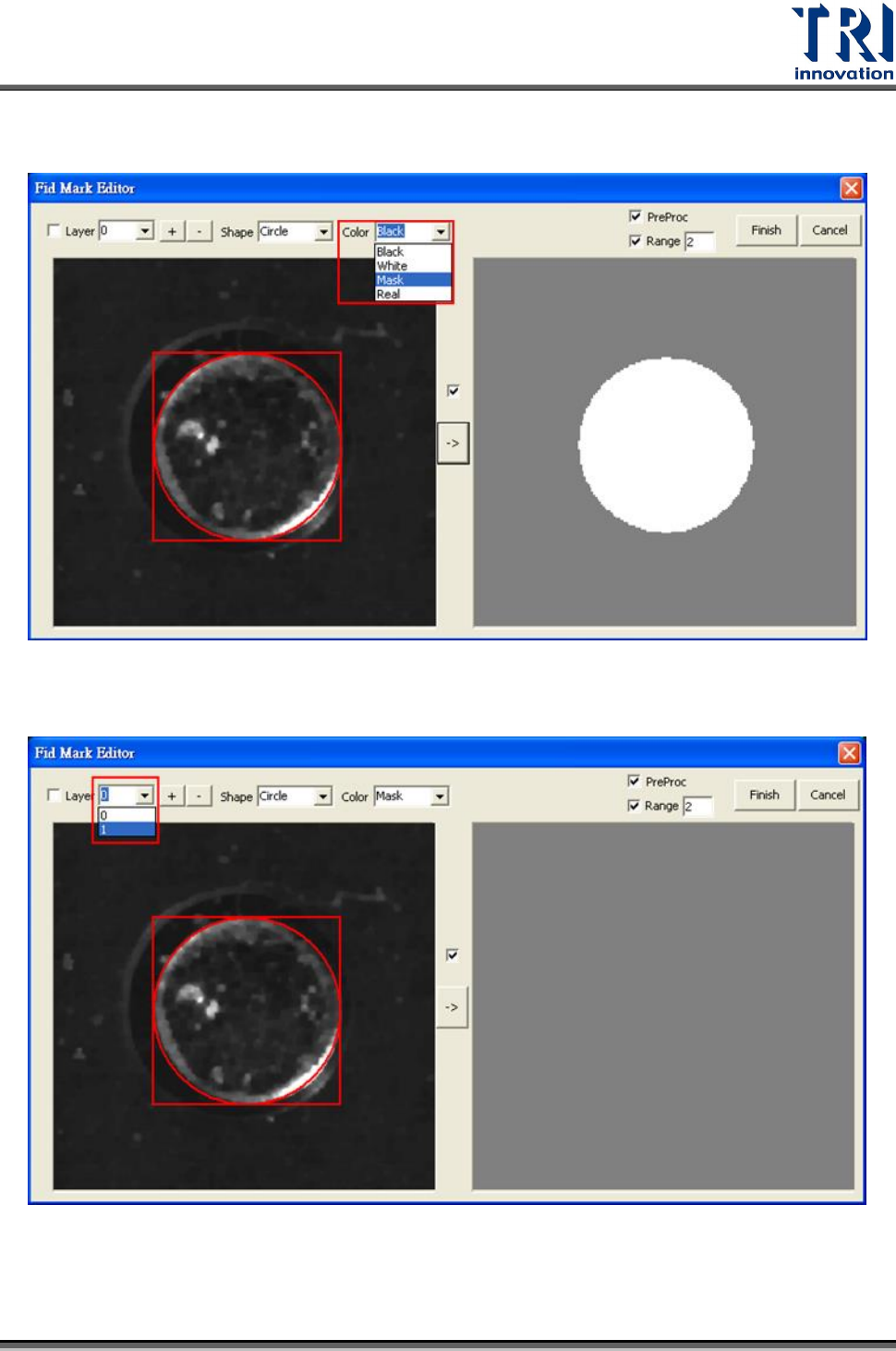

Step4. 因為中間變異太大，所以選擇[Mask]。
Step5. 選擇編輯[Layer1] (同 Step2、3 完成初始化形狀並調整位置)。
Test Research Inc.
120 TR7007 SII User Guide – Software

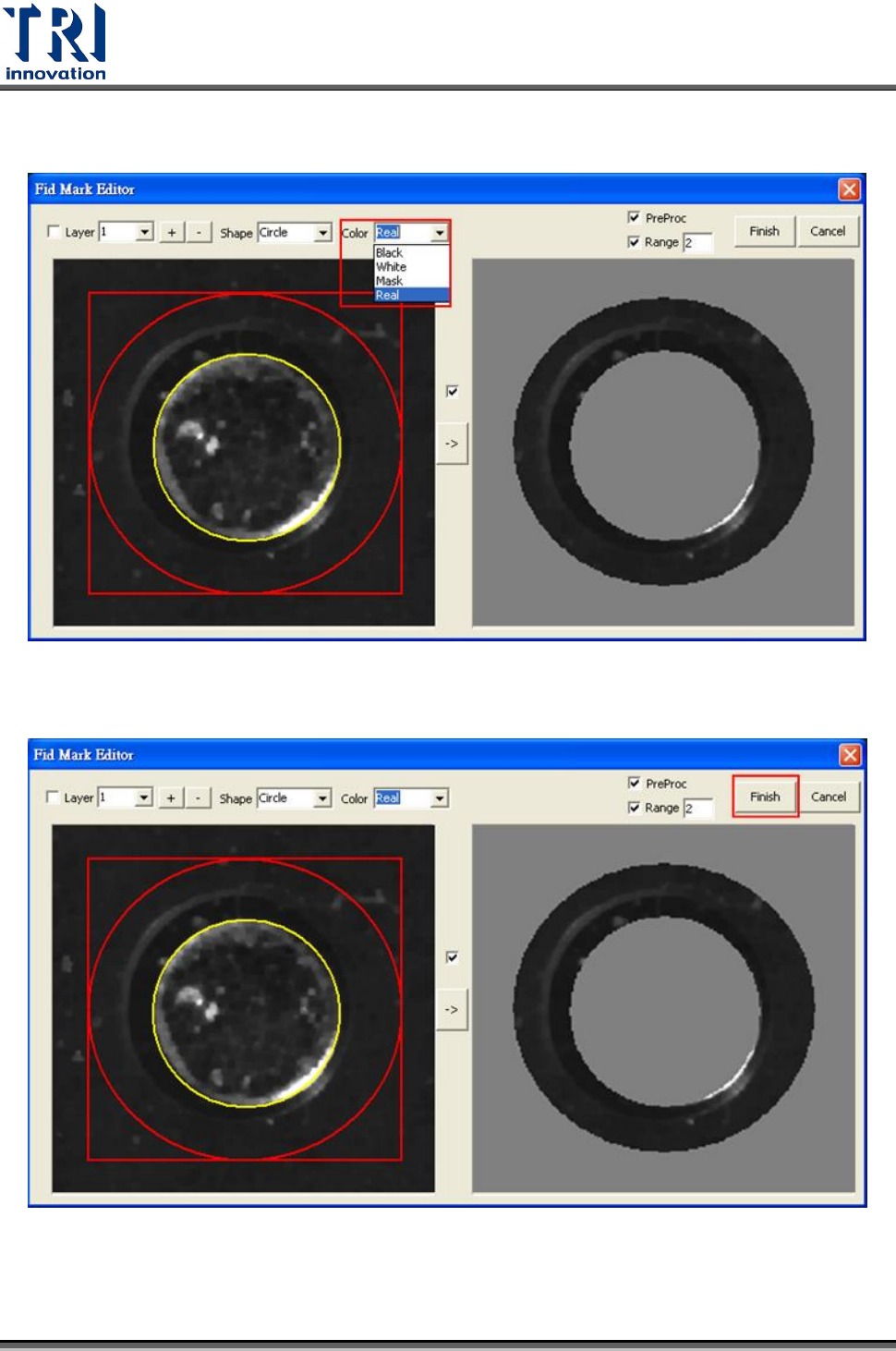

Step6. 外面這圈變異小，可使用真實影像。
Step7. 按下[Finish]完成。系統自動會以適當的大小輸出。
3) Real Image–使用目前抓取的影像作為標準影像。
Test Research Inc.
TR7007 SII User Guide – Software 121

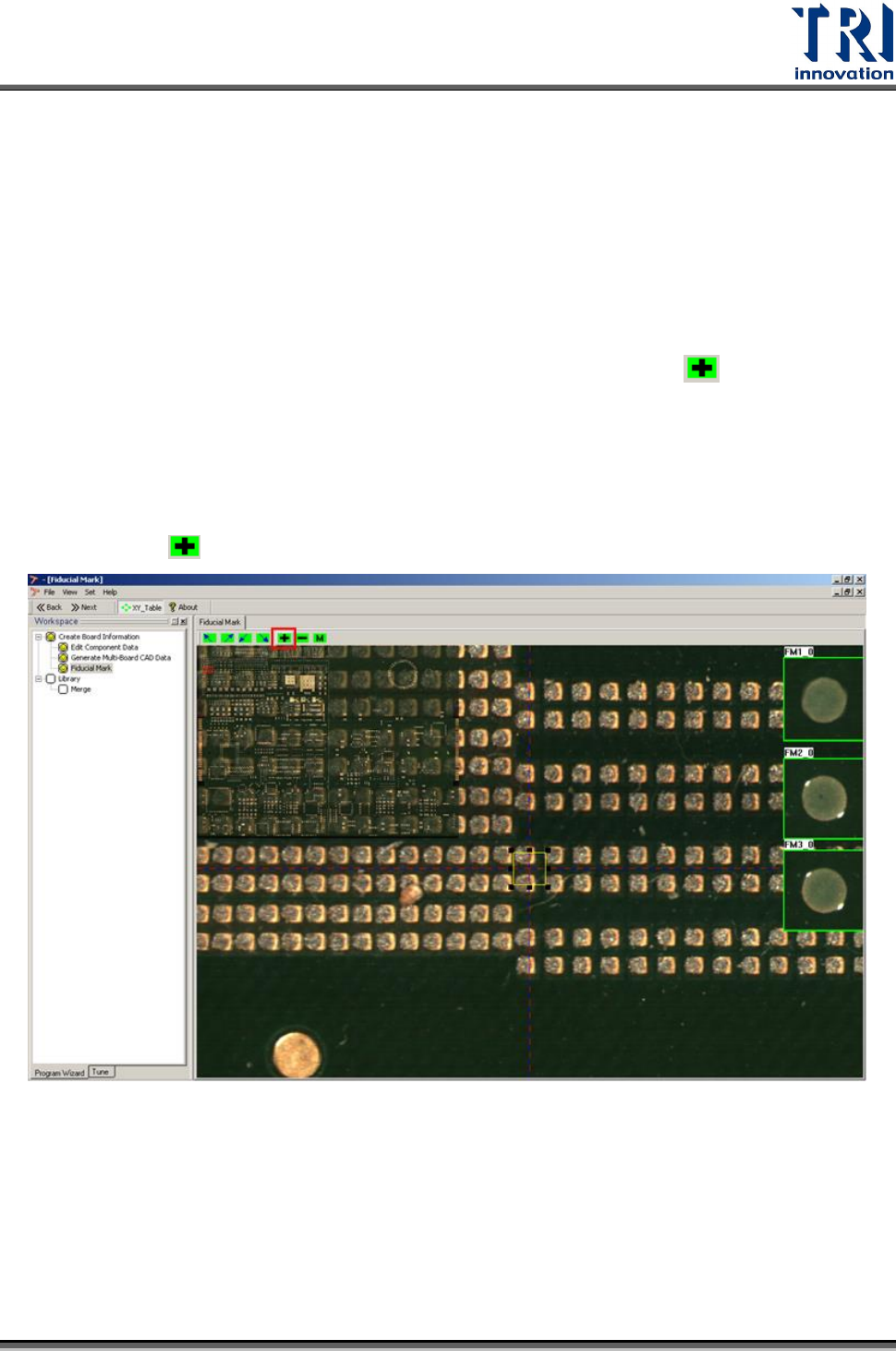

5.5.3 製作多連板之定位標記
可以針對多連板中的每一單板設定定位標記。
1) 依正常方式製作程式[Get Board Size]-[Scan Panel]-[ATPG]直到製作 Fiducial
Mark 步驟。
2) 首先依正常方式製作整片板的 Fiducial Mark(至少 3 個)。(使用 按鈕)
3) 增加單板的 Fiducial Mark，每一單板需製作 2~9 個 Fiducial Mark，做越多越準
但計算時間會越長，一般而言建議製作 3~5 個即可。以設定第一個單板的
Fiducial Mark 為例，步驟如下：
Step1. 按下[ ]按鈕
Step2. 出現以下視窗，本例選擇[Panel NO=1]，[Fiducial=FIDUCIALMARK9](系統
會自動設定[Board NO=1])。設定號後按下[OK]。各欄位定義如下：
