Test Research Inc.
120 TR7007 SII User Guide – Software
Step6. 外面這圈變異小，可使用真實影像。
Step7. 按下[Finish]完成。系統自動會以適當的大小輸出。
3) Real Image–使用目前抓取的影像作為標準影像。
Test Research Inc.
TR7007 SII User Guide – Software 121
5.5.3 製作多連板之定位標記
可以針對多連板中的每一單板設定定位標記。
1) 依正常方式製作程式[Get Board Size]-[Scan Panel]-[ATPG]直到製作 Fiducial
Mark 步驟。
2) 首先依正常方式製作整片板的 Fiducial Mark(至少 3 個)。(使用 按鈕)
3) 增加單板的 Fiducial Mark，每一單板需製作 2~9 個 Fiducial Mark，做越多越準
但計算時間會越長，一般而言建議製作 3~5 個即可。以設定第一個單板的
Fiducial Mark 為例，步驟如下：
Step1. 按下[ ]按鈕

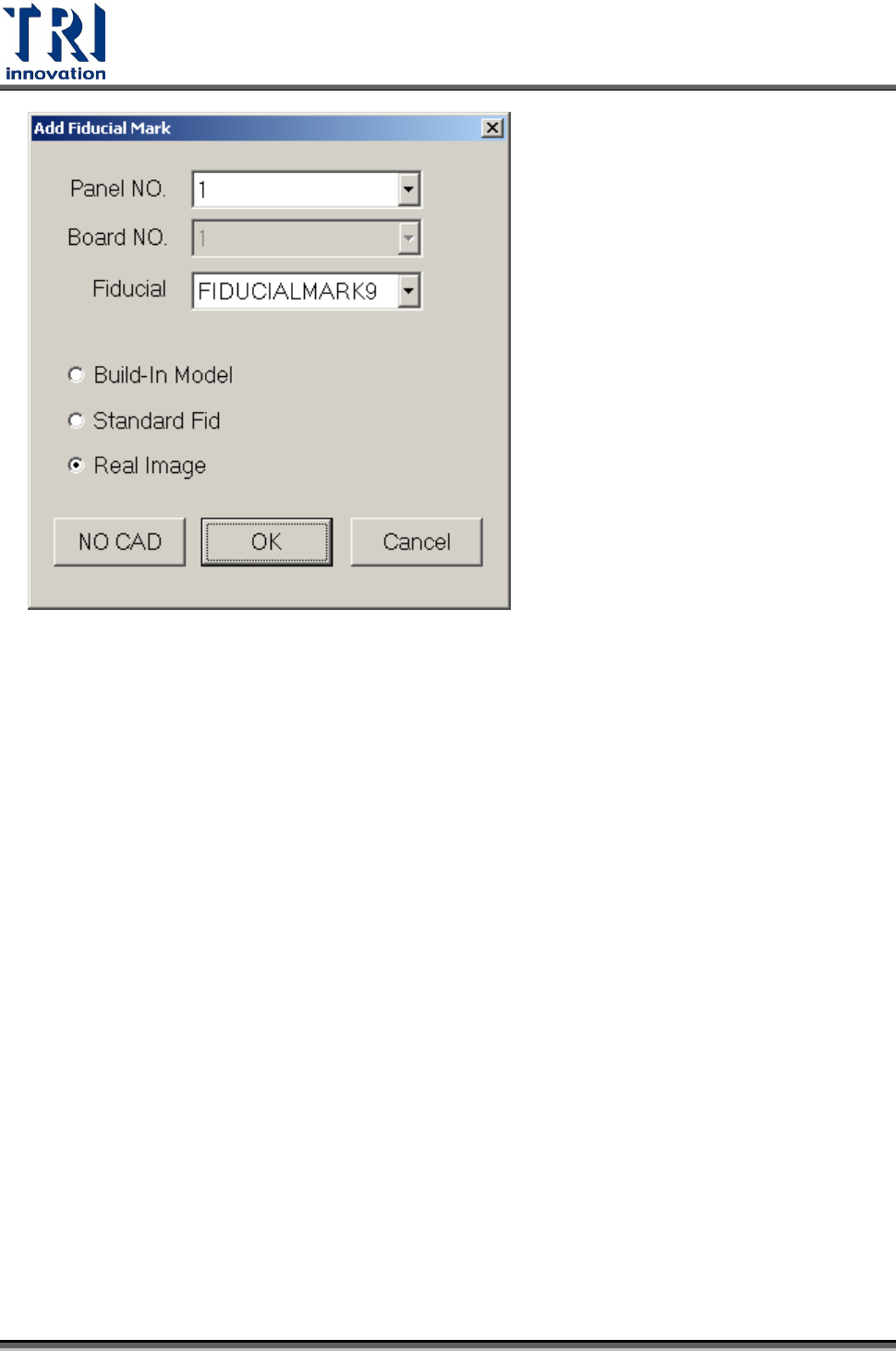

Step2. 出現以下視窗，本例選擇[Panel NO=1]，[Fiducial=FIDUCIALMARK9](系統
會自動設定[Board NO=1])。設定號後按下[OK]。各欄位定義如下：
Test Research Inc.
122 TR7007 SII User Guide – Software
Panel NO：選擇要定位的單板。若選擇 0 表示製作整片板子 Global 的 Fiducial
Mark(這部分在之前的步驟已設定完成)。
Board NO：若[Panel NO]選擇 0 時才須選擇欲設定的 Fiducial Mark 的所在位置。若
[Panel NO]選擇單板時會預設為單板號碼，不能設定。
Fiducial：選擇欲設定的 Fiducial Mark 的名稱。
Step3. 先調整好 Fiducial Mark 的位置後，按下左上角之對話框的[OK]鈕即設定完
成。
