Test Research Inc.
126 TR7007 SII User Guide – Software
1) 工具列表 – 建立元件資料庫所需的工具列表，將在以下內容作詳細說明。
2) 類形列表 – 本電路板上所有類型元件的列表，藍色圖示表示元件資料庫已建立，
紅色圖示表示元件資料庫尚未建立。
3) 編輯的元件頁籤 – 可點選已開啟的元件作編輯。

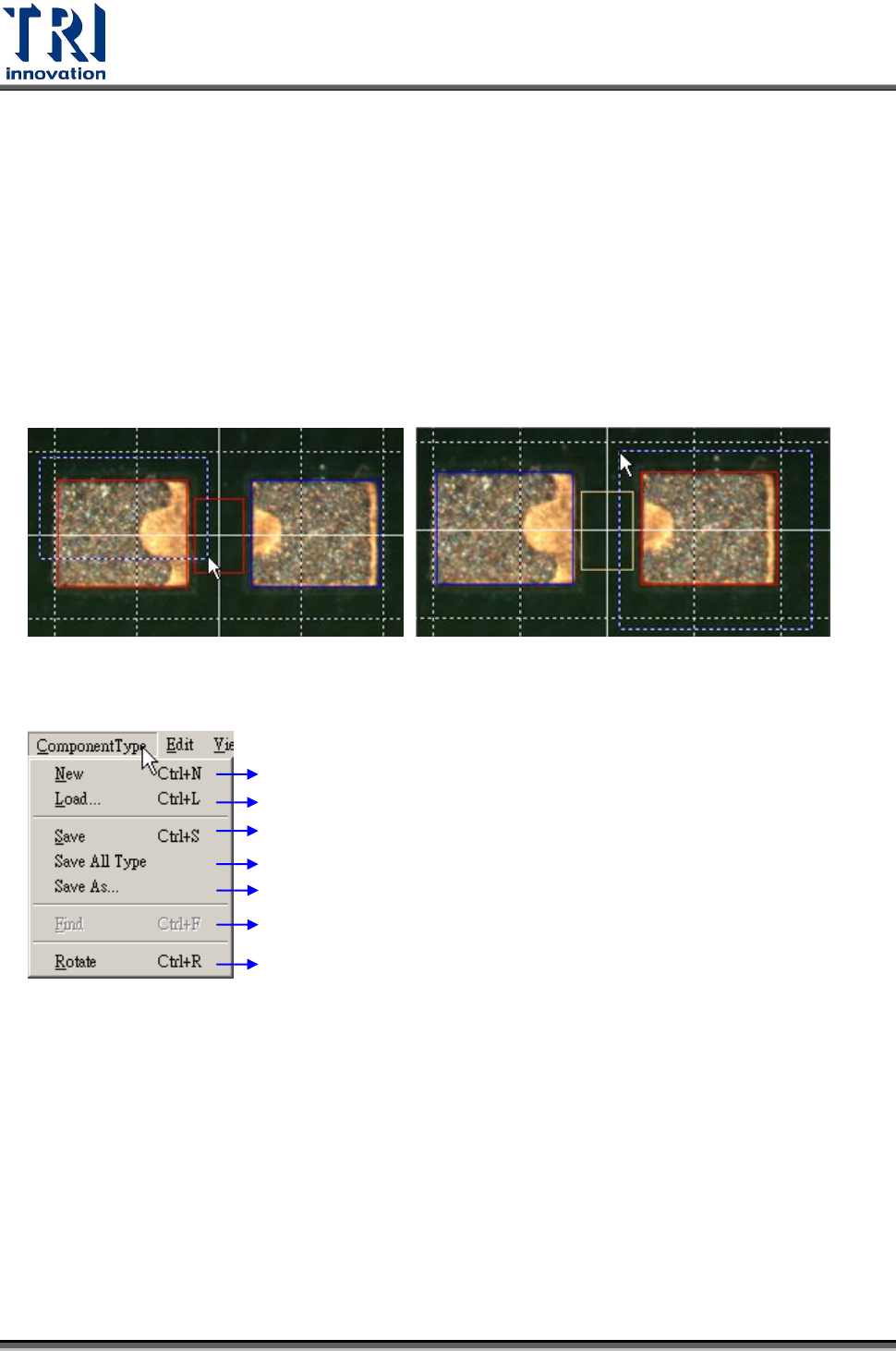

4) 影像區 – 在此區放置檢測框並建立元件資料庫。可以按住滑鼠左鍵拖曳來選取影
像，滑鼠由上方往下方拖曳可以選取所有碰到的檢測框，而從下方往上方拖曳則
只有檢測框完全被包含的才會被選取。
5.6.1 COMPONENT TYPE
新增一個元件類型
將已存在的元件資料庫匯入
儲存目前編輯的元件資料庫
儲存所有開啟編輯的元件資料庫
將目前編輯的元件資料庫以其他位置或名稱儲存
尋找元件
按一次可將所有檢測框旋轉 90 度
Test Research Inc.
TR7007 SII User Guide – Software 127

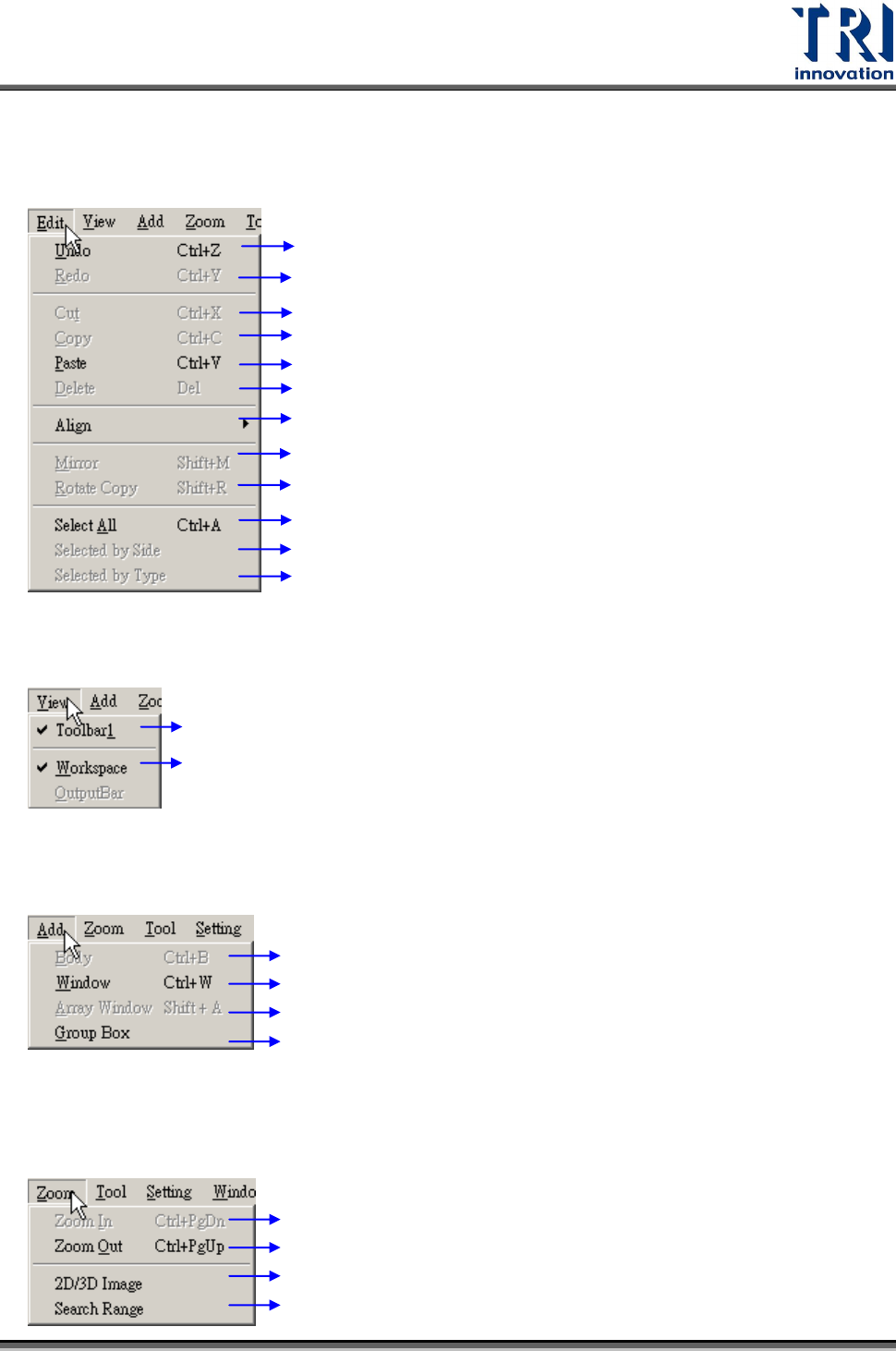

5.6.2 EDIT
返回前一動作
重做上一動作
將所選擇的框剪下
複製所選擇的框
貼上複製或選擇的框
刪除所選擇的框
將所選擇的數個框朝指定方向對齊
鏡射所選擇的框
將所選擇的框依指定方向複製且旋轉
選擇全部的框
將與已經點選的框位於同側的框選擇起來
將與已經點選的框屬於同 Type 的框選擇起來
5.6.3 VIEW
勾選表顯示工具列
勾選表左側工作區域
5.6.4 ADD
增加 Body 框
增加一個檢測框
以陣列方式增加檢測框
增加一個 Group Box
5.6.5 ZOOM
顯示放大影像
顯示縮小影像
顯示 2D/3D 影像切換
Test Research Inc.
128 TR7007 SII User Guide – Software
顯示搜尋範圍，須先進行測試後再開啟此功能查看
