Test Research Inc. 130 TR 7007 SII User Guid e – Softwar e 5.6.8 滑鼠右鍵功能表 1) Zoom In –放大影像。 2) Zoom Out –縮小影像。 3) 2D/3D Image – 2D 或 3D 影像顯示切換。 4) Auto Side –自動設定 Pin 腳的 Side 。 5) Auto Type –自動設定 P in 腳的 T ype 。 6) Auto C…
Test Research Inc.
TR7007 SII User Guide – Software 129

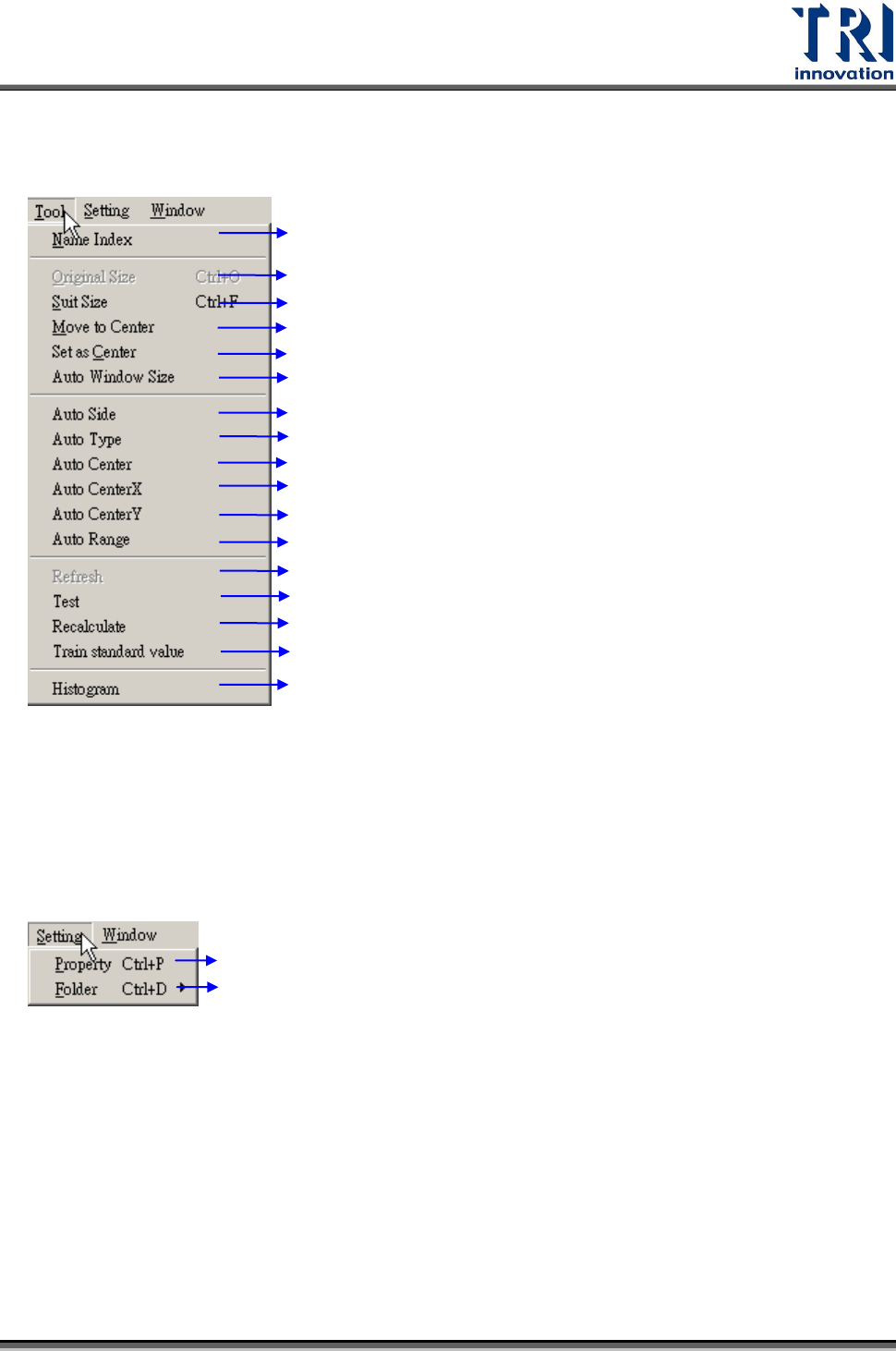

5.6.6 TOOL
將 type 名稱建立主名稱及次名稱之主從關係
回到原始影像尺寸畫面
顯示最適合影像大小
將影像移到元件中心位置
將檢測框移到目前影像中心位置
自動設定檢測框的大小及位置
系統自動設定檢測框 Side 值，位於同一邊的檢測框值會相同
系統自動設定檢測框 Type 值，大小相同的檢測框值會相同
檢測框自動對正錫點位置
自動將檢測框對正 X 軸
自動將檢測框對正 Y 軸
系統自動設定檢測框的搜尋範圍
測試後按此按鈕以回復編輯狀態
選擇一檢測框後可以按下此按鈕作測試
重新計算所選擇的檢測框內錫膏的資訊
重新計算檢測框內錫膏的資訊及改變其至最適大小及位置
顯示檢測框內灰階直方圖
5.6.7 SETTING
點選後出現檢測框屬性設定視窗
設定資料庫載入以及儲存的路徑
Test Research Inc.
130 TR7007 SII User Guide – Software
5.6.8 滑鼠右鍵功能表
1) Zoom In–放大影像。
2) Zoom Out–縮小影像。
3) 2D/3D Image–2D 或 3D 影像顯示切換。
4) Auto Side–自動設定 Pin 腳的 Side。
5) Auto Type–自動設定 Pin 腳的 Type。
6) Auto Center–系統依據該元件的所有檢測框位置，自動設定元件的中心位置。
7) Auto Range–自動設定選取的檢測框的搜尋範圍。
8) Refresh–在檢測完後恢復顯示檢測框原始位置。
9) Test –測試所選擇的檢測框之檢測結果。
10) Recalculate–重新計算檢測框面積體積高度的標準值。
11) Train Pin Number–可指定 Pin 位置是依 X 或 Y 方向依序編號。
Step1. 利用自動加框功能產生檢測框。
Test Research Inc.
TR7007 SII User Guide – Software 131
Step2. 點選其中一個檢測框，按下滑鼠右鍵後選擇[Train Pin Number]。
