5.6.9 編輯元件資料庫範例
5.6.9.1 例 1 –CHIP 類

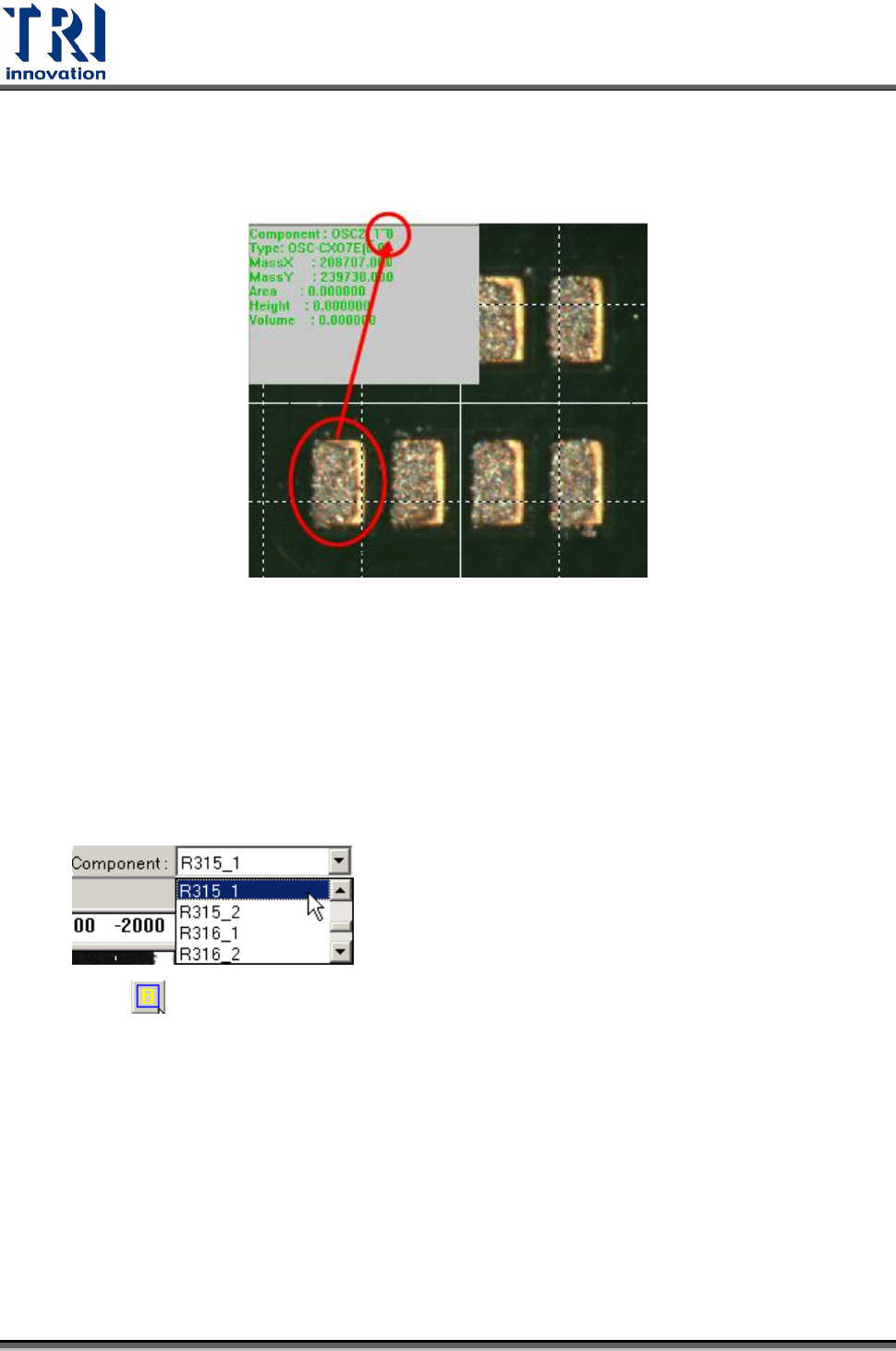

1) 選擇標準元件–在[Component]下拉式選單中選擇一顆印刷良好之元件來製作資料
庫。
2) 按下[ Add Body]按鈕新增一個 Body 框，若 Body 框已經存在，則此按鈕會變
為灰色且無效。

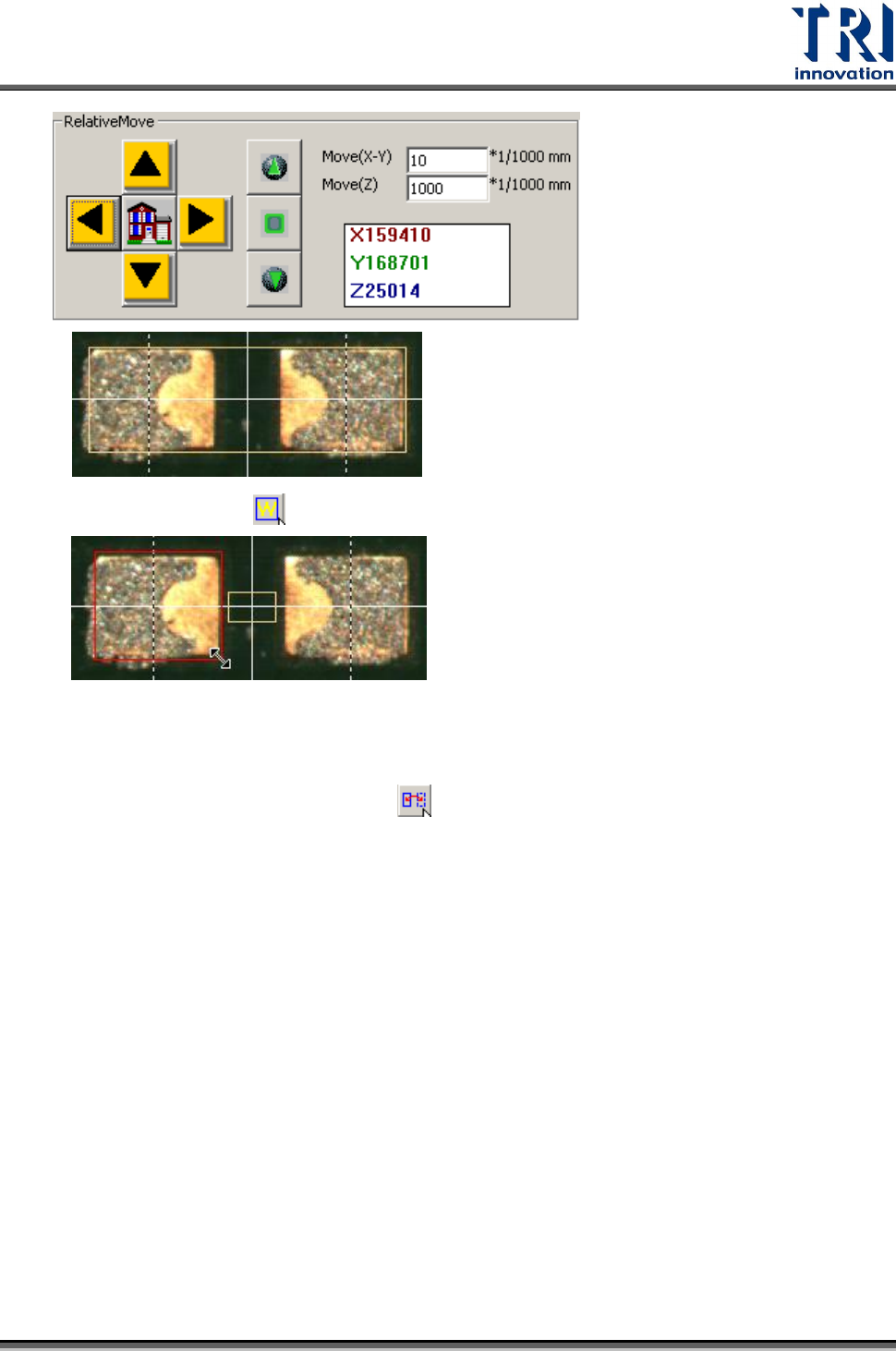

3) 利用動作控制面板將畫面移動至元件中心位置，可以調整 Body 框的大小來幫助
尋找中心位置。
Test Research Inc.
TR7007 SII User Guide – Software 135
4) 增加檢測框–按下[ Add Window]按鈕後，以滑鼠拖曳出一個檢測框。
5) 使用滑鼠移動檢測框的位置及大小，使之與其中一個錫點的大小與位置相同。由
於 Body 框並不會影響檢測功能，可以將 Body 框縮小以便調整其他檢測框。
6) 點選剛調整好之檢測框後，按下[ Mirror Copy]按鈕，並選擇[Mirror by Y]，即
可將檢測框依元件中心之 Y 軸為準複製出一個相同之檢測框。將新產生的檢測框
位置調整至另一錫點上。
