Test Research Inc.
4 TR7007 SII User Guide – Software

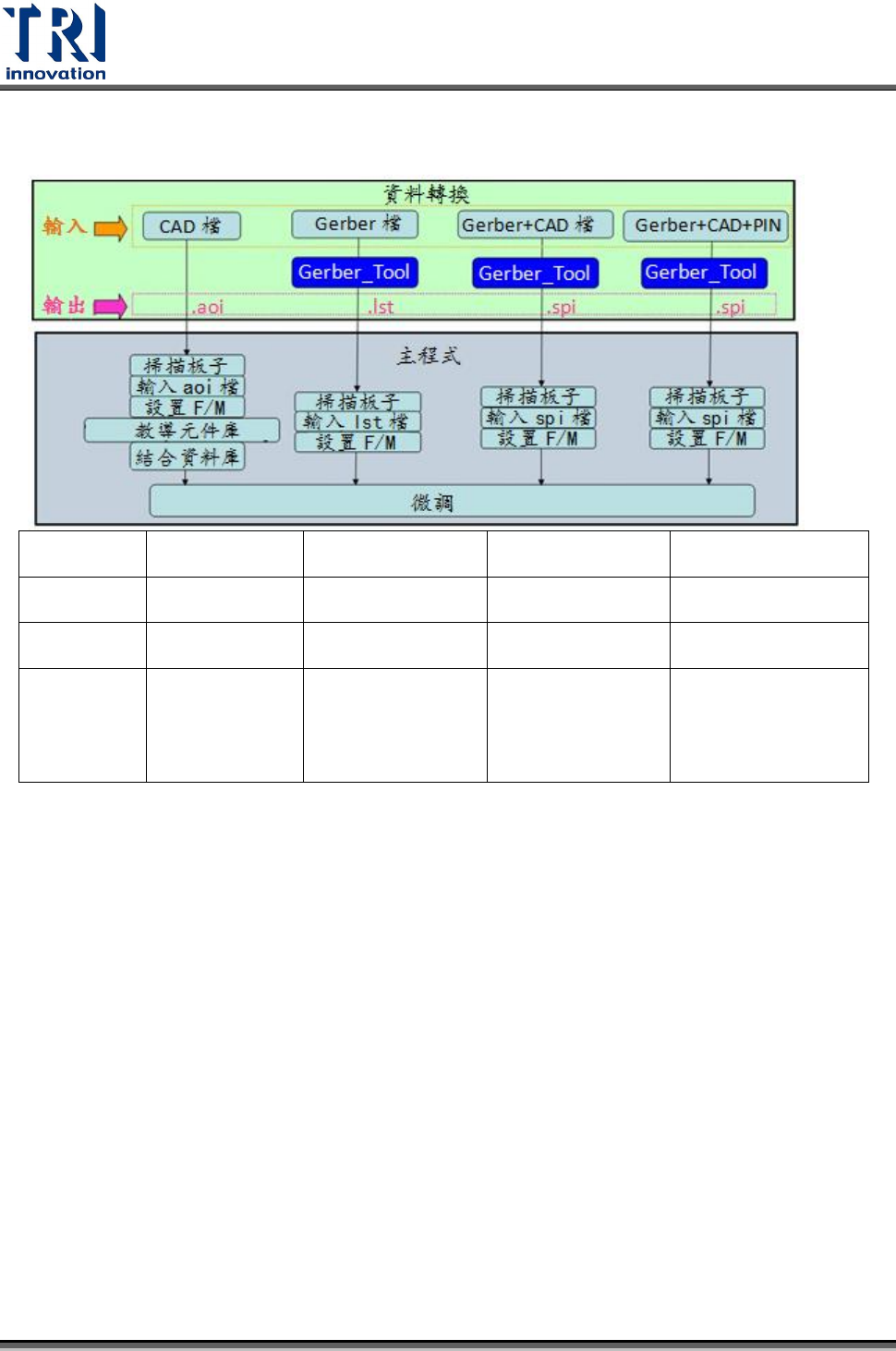

1.4 程式製作流程圖
僅 CAD 檔
僅 Gerber 檔
Gerber+CAD 檔
Gerber+CAD+PINS
檢測框大小
使用者定義
Gerber 檔定義
Gerber 檔定義
Gerber 檔定義
面積標準
N/A
Gerber 檔定義
Gerber 檔定義
Gerber 檔定義
錫墊名稱
由 CAD 檔定義
(包含元件資訊
如 R301_W0)
無特別定義
(僅以編號命名如
Pad1101)
由 CAD 檔定義(包
含元件資訊如
R301_W0)
由 PINS、CAD 檔定
義(如 R301_94)
(F/M：Fiducial Mark 對位標記)
Test Research Inc.
TR7007 SII User Guide – Software 5
1.5 SPI 相關檔案
Projectname.sol–該機種主程式
Projectname.slolx–新版本的主程式格式(供跨平台使用)
Projectname_map.bmp–小圖
Projectname2D.bmp–2D 大圖
Projectname3D.bmp–高度資訊大圖
Projectname2DC.bmp–2D 大圖
Histogramimages 資料夾–暫存 Histogram 功能的圖形資料
SPCFiles 資料夾–暫存 Histogram 功能使用的機種規格與板子檢測結果之檔案
SpecChangeHistory 資料夾–規格更改記錄
1.6 本手冊適用機型介紹
本手冊硬體適用範圍為 TR7007 SII。
軟體版本–1.0.3.9
本手冊(TR7007SII 軟體使用手冊)主要內容為 TR7007SII 機種之軟體使用詳細說明，
為了使用上的方便，本手冊所刊載的內容，一律使用 TR7007SII 或 SPI 來代表檢測設
備而不詳列所適用機種。
1.7 可選配項目
Gerber Tool–TRI 自行開發之 Gerber 檔案轉檔軟體，客戶提供的 Gerber 檔案可經由
本軟體轉換成 SPI 機台可以使用的檔案，詳細功能請參考 Gerber Tool 使用手冊。
SPC 系統–統計製程管制系統，收集 SPI 檢測結果，且可將資料製作各種統計報表，
包含了軟體及電腦主機、螢幕，詳細功能請參考 SPC 手冊。
Test Research Inc.
6 TR7007 SII User Guide – Software
離線編輯器–SPI 離線編輯系統包含了軟體、電腦主機及螢幕，讓使用者可在離線的環
境下製作程式，縮短在機器上操作的時間，詳細功能請參考 附錄 A 。
YMS–YMS 系統是將生產線上 TRI 各機台的資訊整合至 YMS 資料庫，再經由軟體從龐
大的資料庫中篩選出使用者需要的資料，可有效控管生產狀況、提升生產線整體的良
率。詳細說明請參閱 YMS 系列手冊。

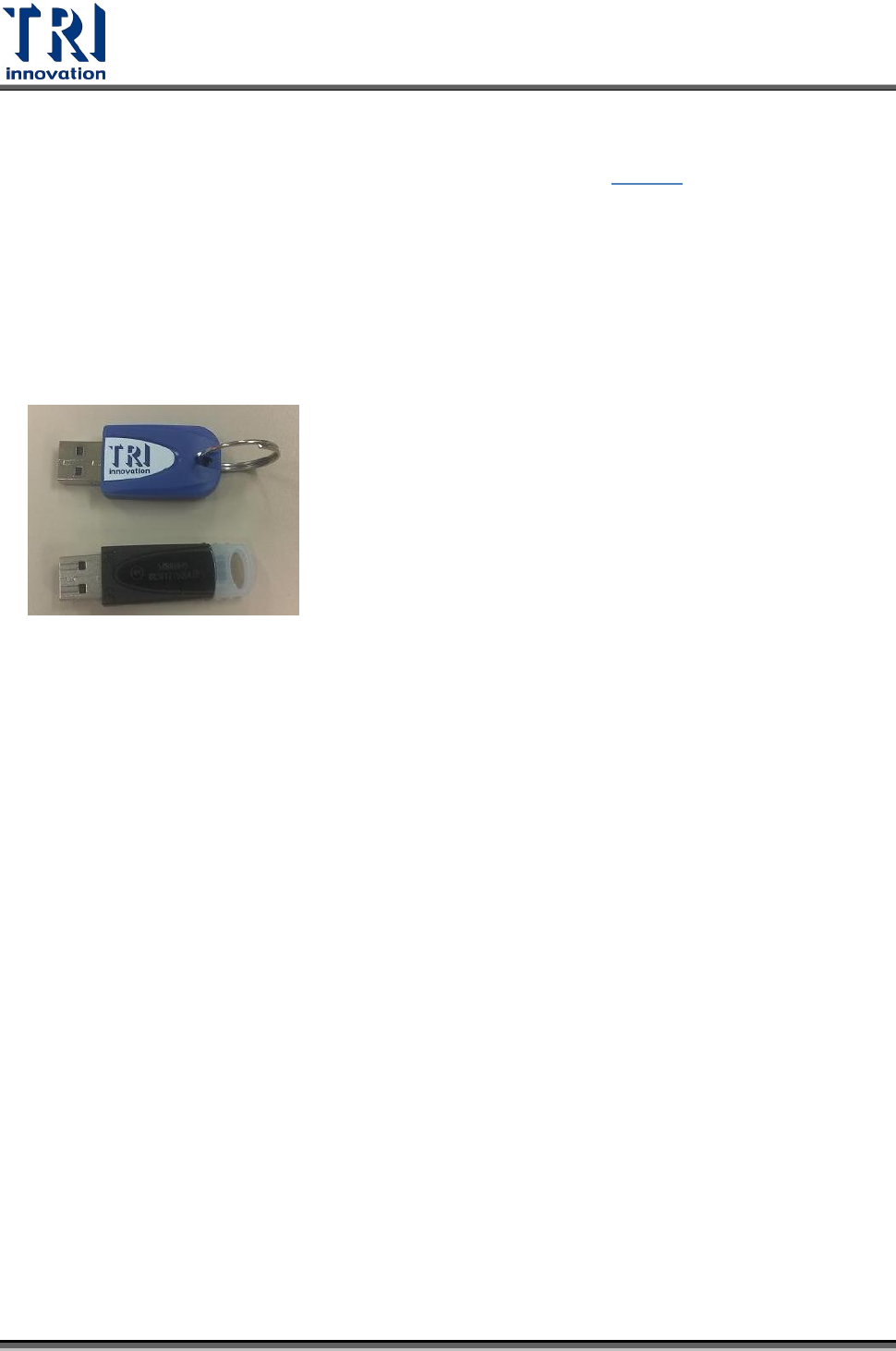

Licence Key 圖如下。上方〈藍色有 TRI 字樣〉為主程式與 Gerber Tool 所使用之
Licence Key。黑色樣式為 software barcode 所使用之 Licence Key。
