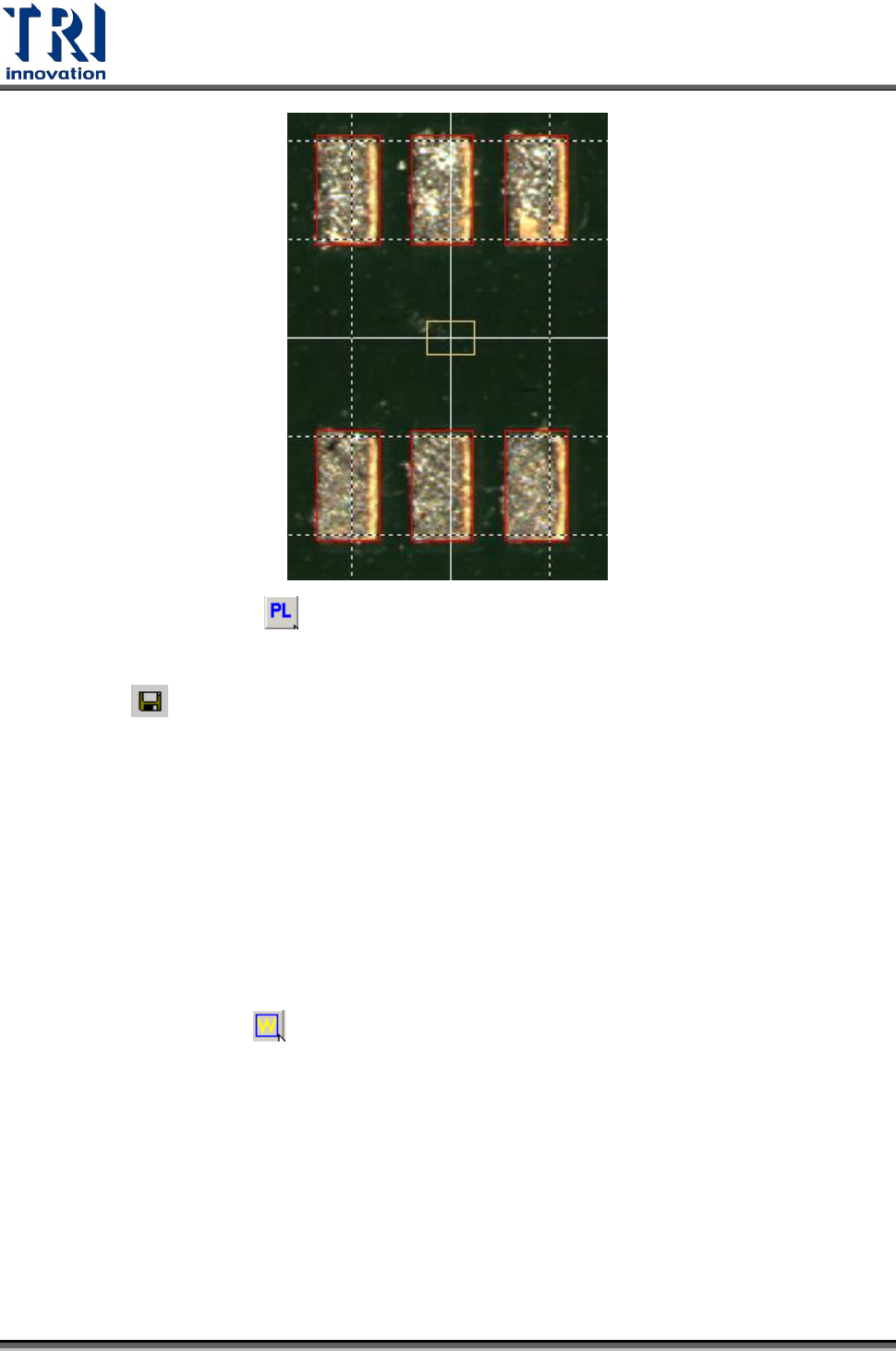

6) 若有需要可以按下[ Set Property]來增加設定檢測框的各種參數，或按滑鼠右
鍵自動設定參數。
7) 按下[ Save]按鈕來儲存此類型元箭的程式庫，資料庫預設儲存在
[C:\AOI\packagelibrary]資料夾中。
5.6.9.3 例 3 – BGA 類
1) 選擇標準元件–在[Component]下拉式選單中選擇一顆印刷良好之元件來製作資料
庫。利用動作控制面板將畫面移動至元件中心位置，可以調整 Body 框的大小來
幫助尋找中心位置。
2) 增加檢測框–按下[ Add Window]按鈕後，以滑鼠拖曳出一個檢測框。使用滑鼠
移動檢測框的位置及大小，使之與其中一個角落的錫點大小與位置相同。
Test Research Inc.
TR7007 SII User Guide – Software 141
Test Research Inc.
142 TR7007 SII User Guide – Software
3) 按下[ Add Pin Array]按鈕後，輸入此顆元件的長寬個有機個錫點，接著按下
[OK]。

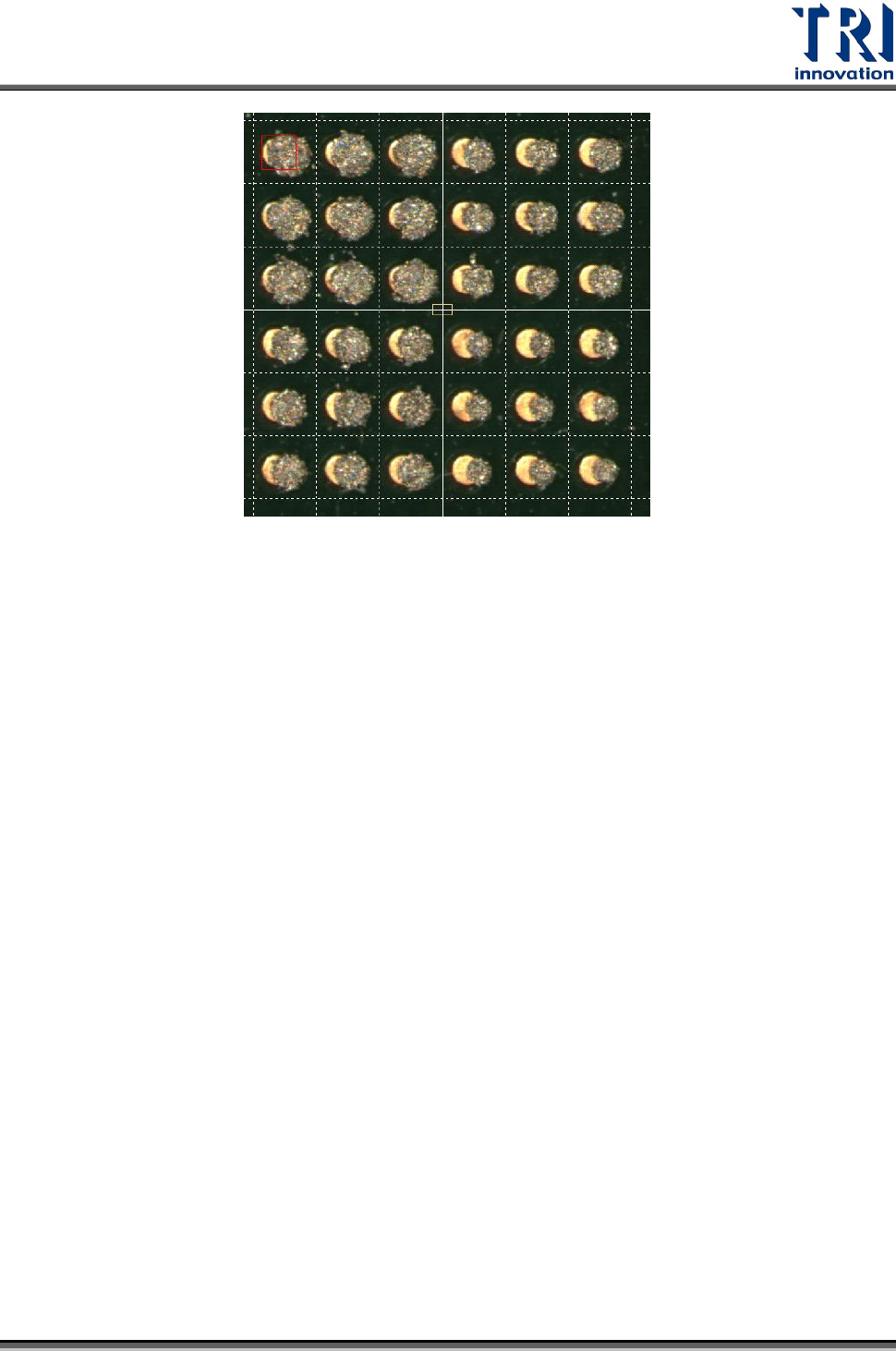

4) 系統自動產生檢測框。
