Test Research Inc. TR 7007 SII Us er Guide – Sof tware 143 5.6.9.4 自動加檢測框功能 在 [Body] 框的範圍內，系統依據條件自動增加框功能。操作方式如下： 1) 需要存在一 [Body] 框，且拖曳 [Body] 框大小及位置，使其框住元件的所有錫點。
Test Research Inc.
142 TR7007 SII User Guide – Software

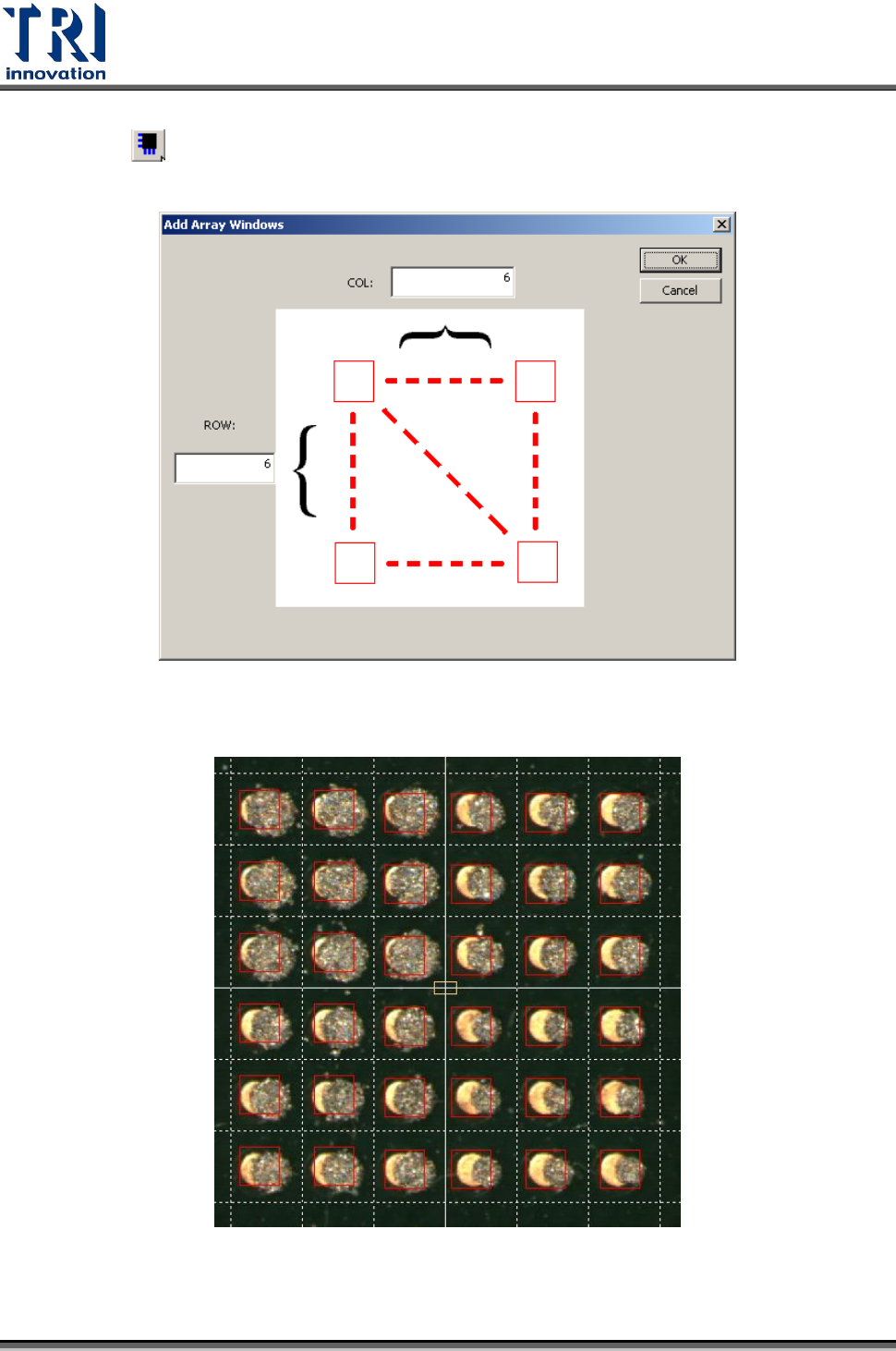

3) 按下[ Add Pin Array]按鈕後，輸入此顆元件的長寬個有機個錫點，接著按下
[OK]。
4) 系統自動產生檢測框。
Test Research Inc.
TR7007 SII User Guide – Software 143
5.6.9.4 自動加檢測框功能
在[Body]框的範圍內，系統依據條件自動增加框功能。操作方式如下：
1) 需要存在一[Body]框，且拖曳[Body]框大小及位置，使其框住元件的所有錫點。
Test Research Inc.
144 TR7007 SII User Guide – Software

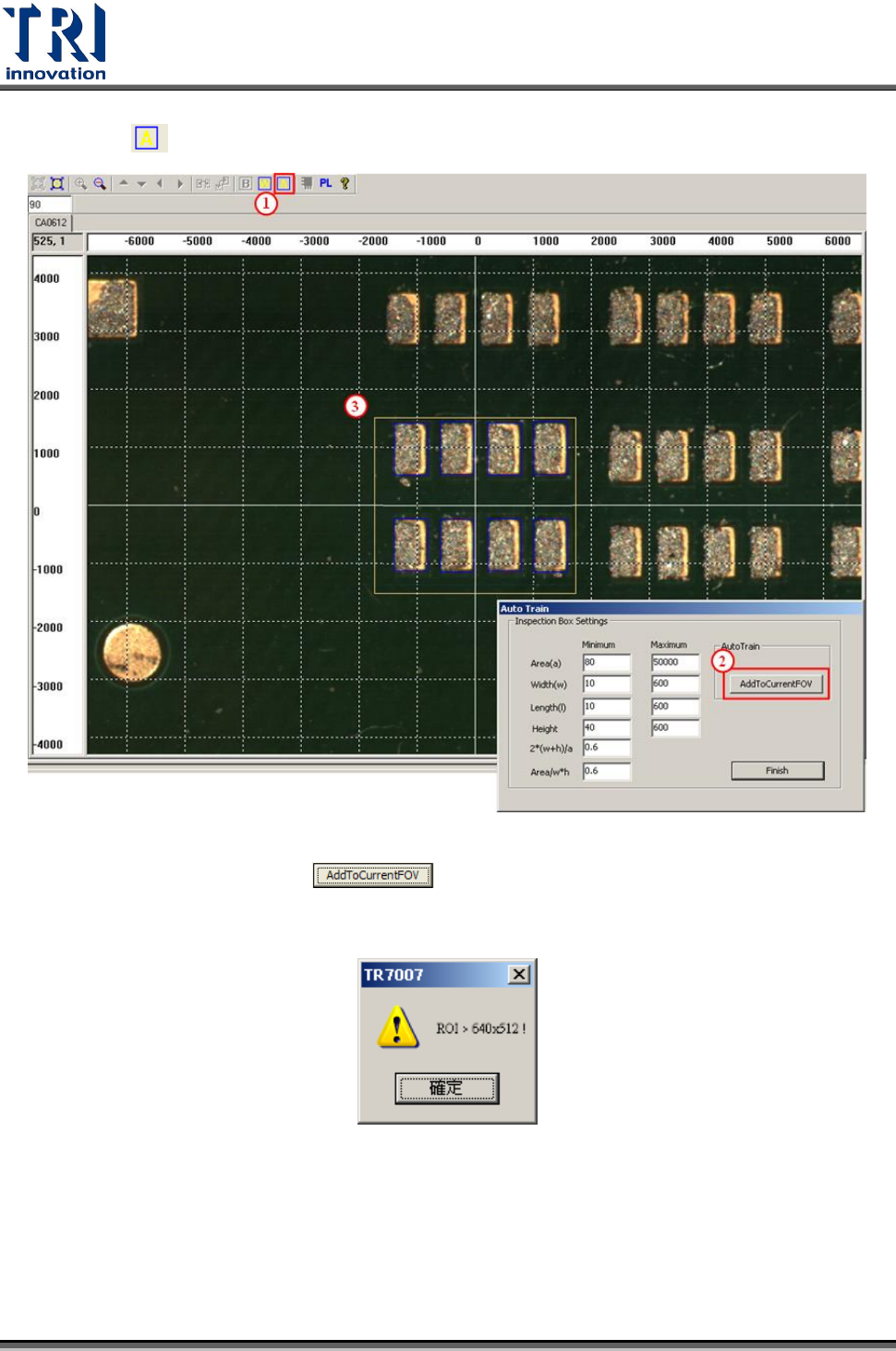

4) 按下[ ]按鈕後，跳出[Auto Train]設定介面。
5) 按下[Auto Train]介面中[ ]按鈕來進行自動加檢測框。
6) 若[Body]大於> 640*512 則會顯示提醒訊息。
