Test Research Inc. 154 TR 7007 SII User Guid e – Softwar e 在檢測框上點選滑鼠右鍵之主選單

Test Research Inc.

TR7007 SII User Guide – Software 153

6.4 FOV 影像

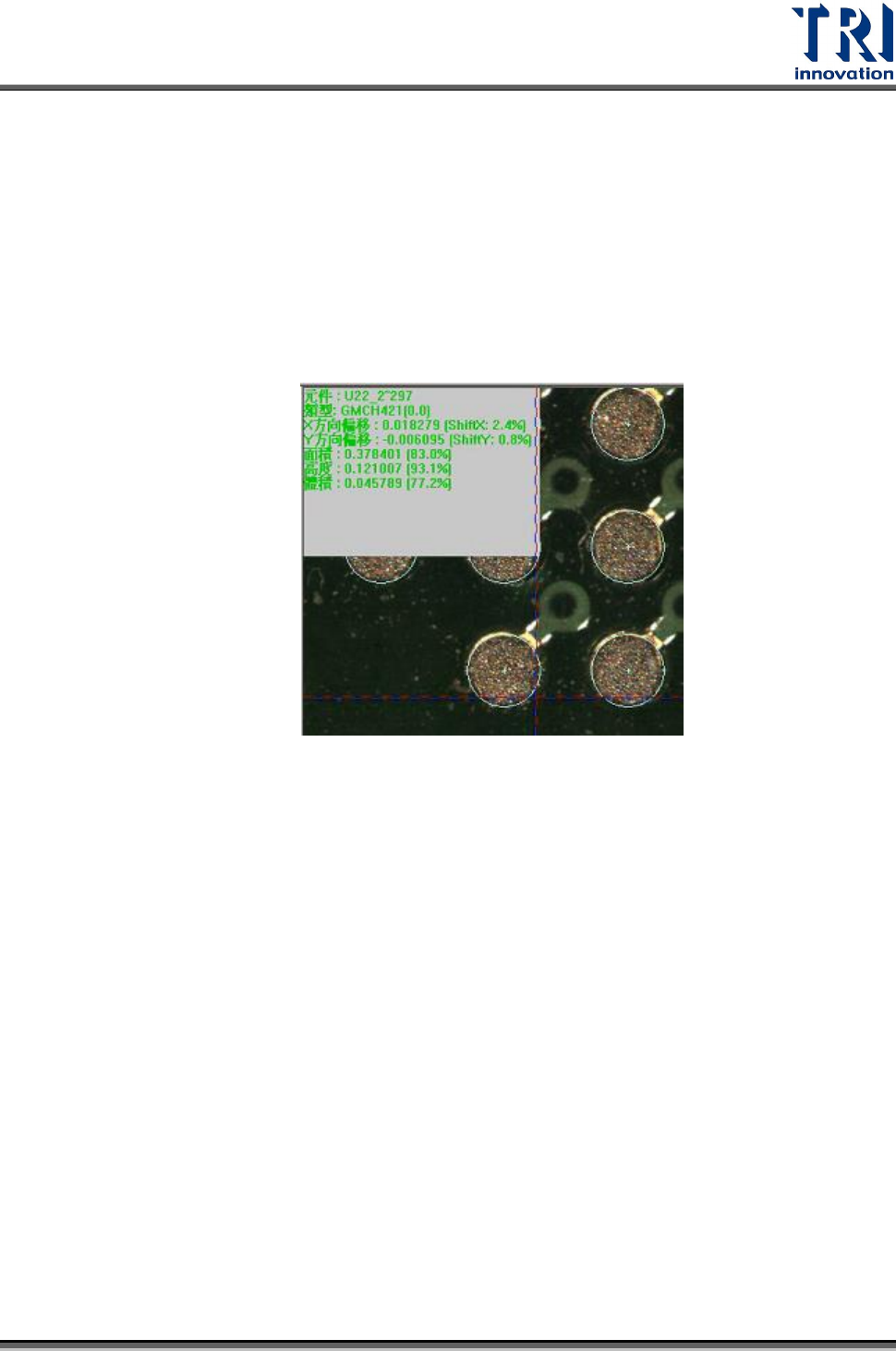

6.4.1 在大圖區域右鍵點選[檢測框資訊]狀態下

左鍵點選檢測框時，會在 FOV 左上角出現檢測框資訊

 參數設定時顯示元件名稱、類型及各參數設定值。

 按下[I]按鍵測試時，會顯示測試結果，並在各參數後方以括號顯示測試值占標準

之偏移量或是百分比。

 元件–元件名稱~檢測框名稱

 類型–元件類型

 X 方向偏移–錫膏 X 方向位置

 Y 方向偏移–錫膏 Y 方向位置

 面積–所測出的錫膏面積 (測出的錫膏面積占標準值之百分比)

 高度–所測出的錫膏高度 (測出的錫膏高度占標準值之百分比)

 體積–所測出的錫膏體積 (測出的錫膏體積占標準值之百分比)

 錫橋短路–錫膏四邊短路測試結果 (右、上、左、下、敏感度)

Test Research Inc.

154 TR7007 SII User Guide – Software

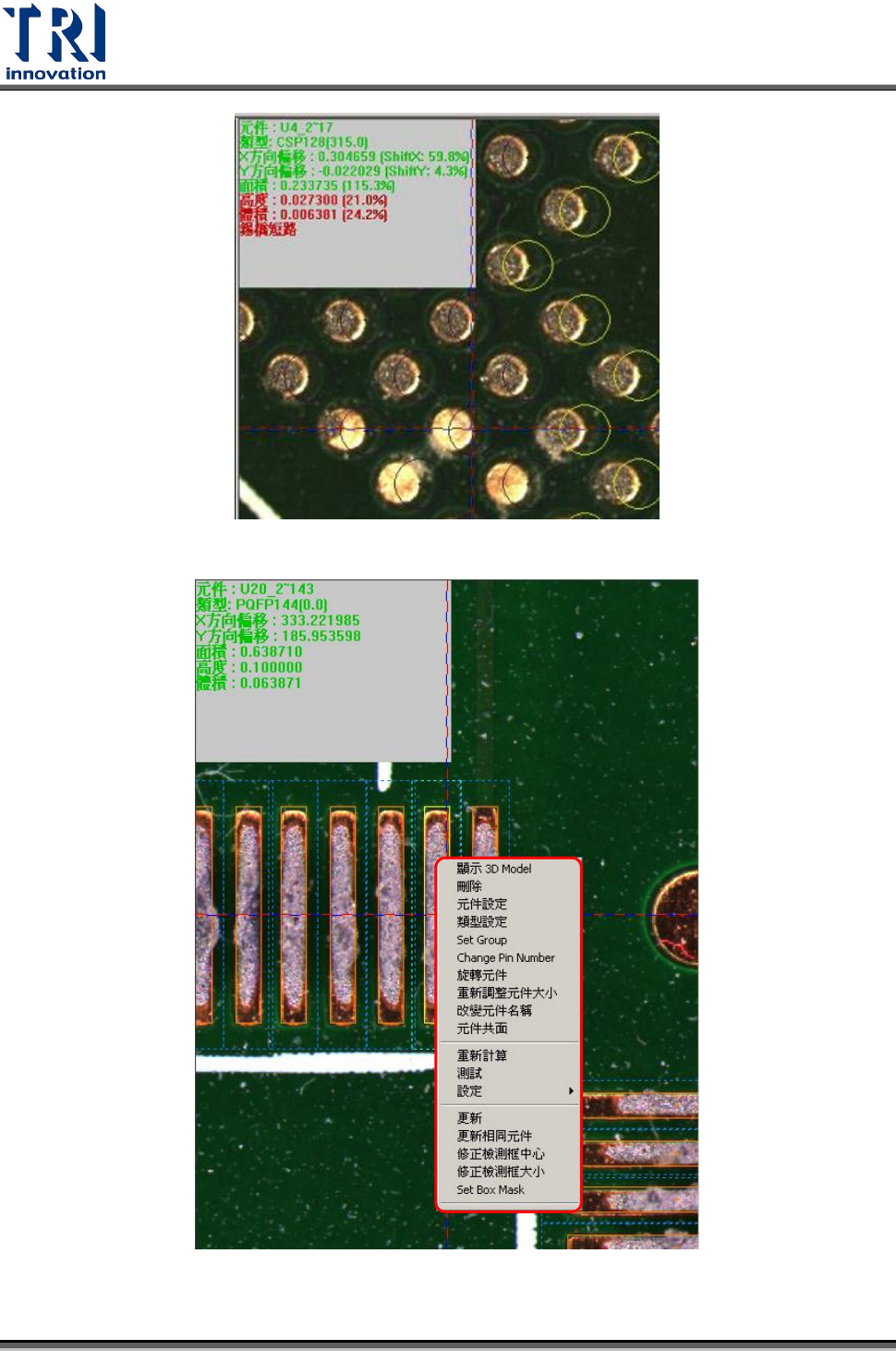

在檢測框上點選滑鼠右鍵之主選單

Test Research Inc.

TR7007 SII User Guide – Software 155

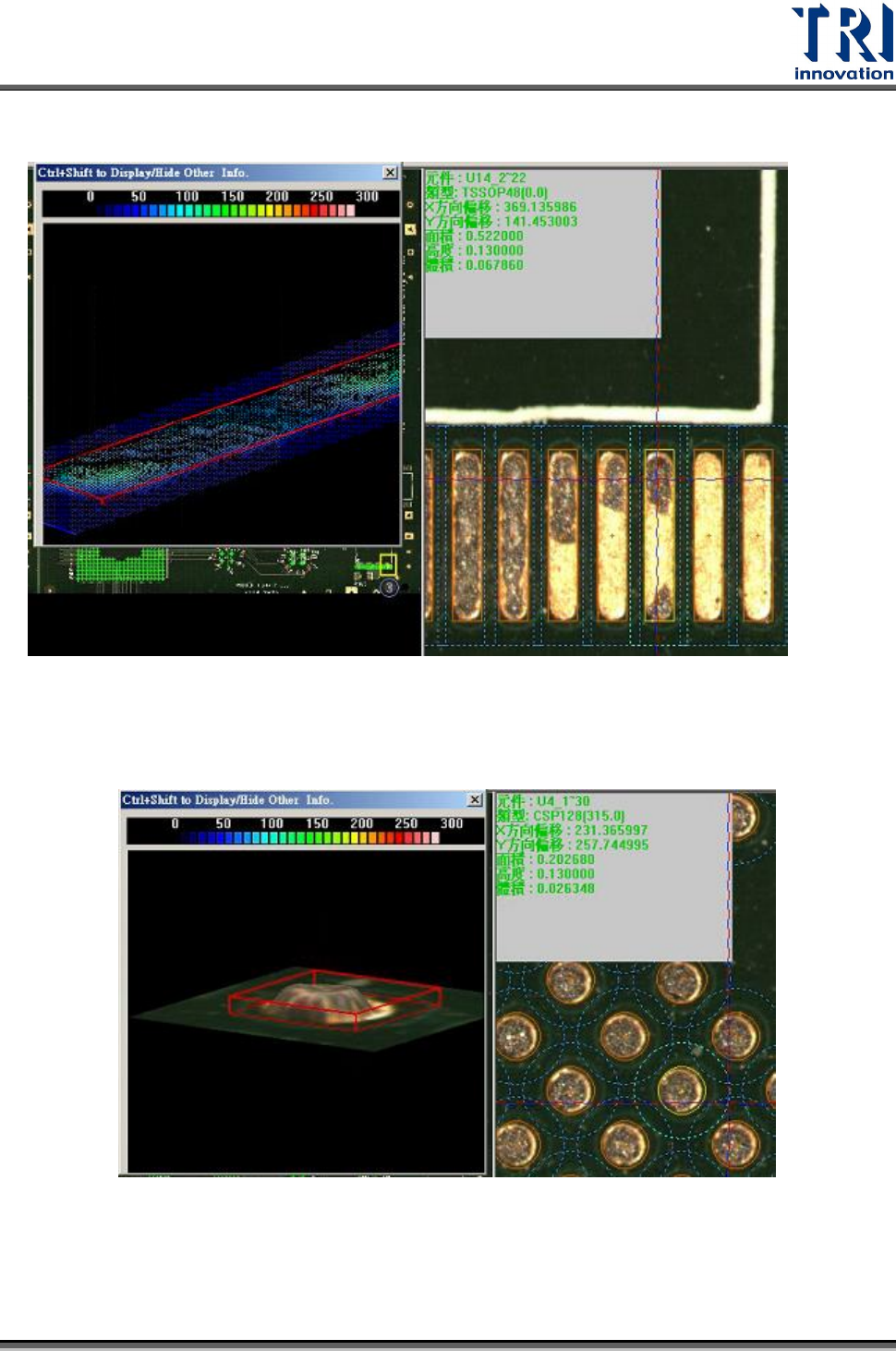

 顯示 3D Model–顯示錫點的 3D 示意圖。

按下右鍵點選[彩色特徵表示]可顯示實際影像貼圖。
