Test Research Inc. TR 7007 SII Us er Guide – Sof tware 165 此元件之所有檢測框以元件之中心逆時針 90 度旋轉。  改變元件名稱 –可在此對話框設定該檢測框所屬元件名稱以及類型，勾選 [ A pply to other boards ] 表示將此設定套用到多連板上相對應的元件上。

Test Research Inc.

164 TR7007 SII User Guide – Software

 旋轉元件–將元件以逆時針 90 度旋轉。

Step.1 右鍵點擊欲旋轉之元件。

Step.2 點選旋轉元件

Test Research Inc.

TR7007 SII User Guide – Software 165

此元件之所有檢測框以元件之中心逆時針

90 度旋轉。

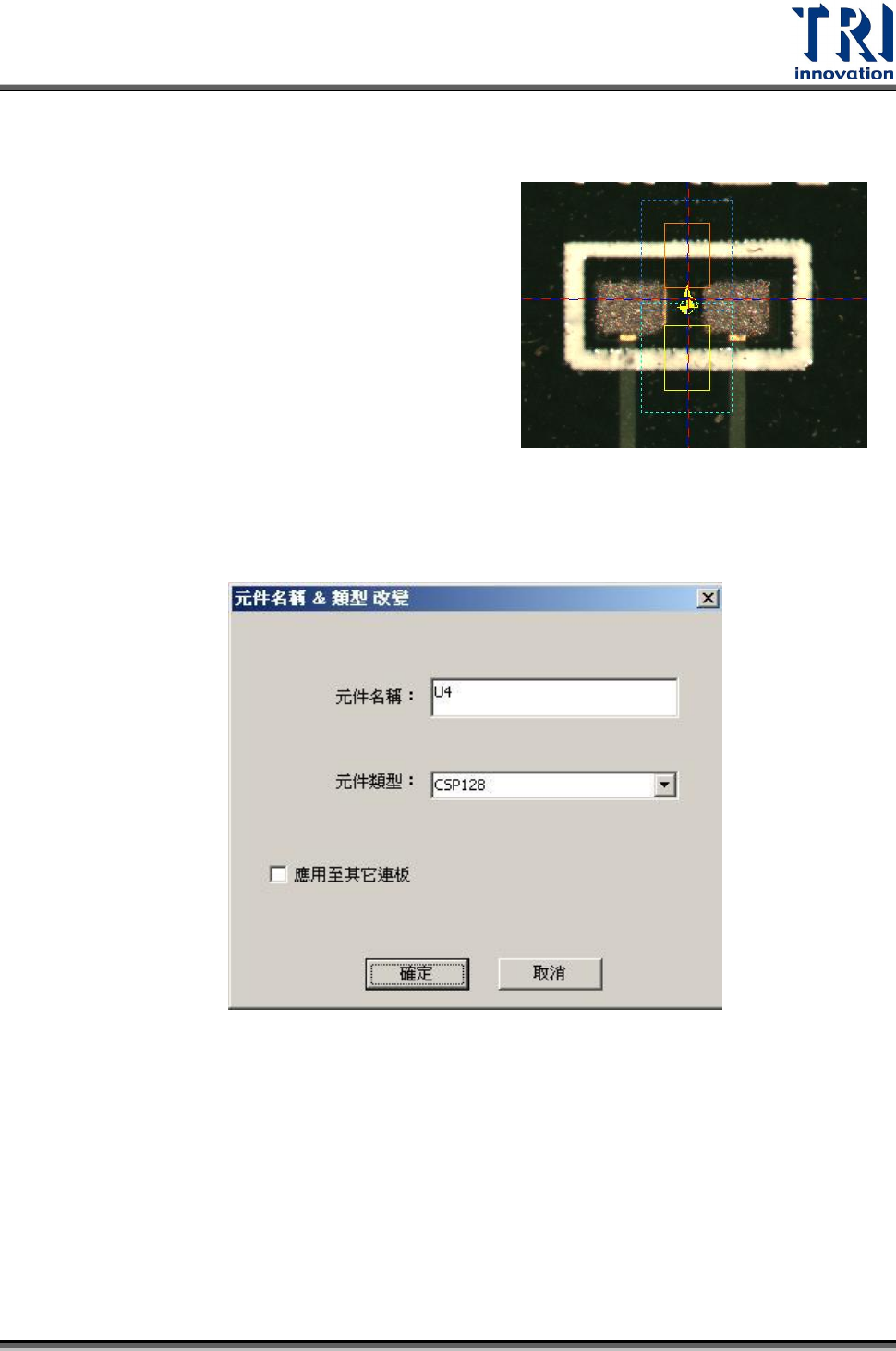

 改變元件名稱–可在此對話框設定該檢測框所屬元件名稱以及類型，勾選[Apply

to other boards]表示將此設定套用到多連板上相對應的元件上。

Test Research Inc.

166 TR7007 SII User Guide – Software

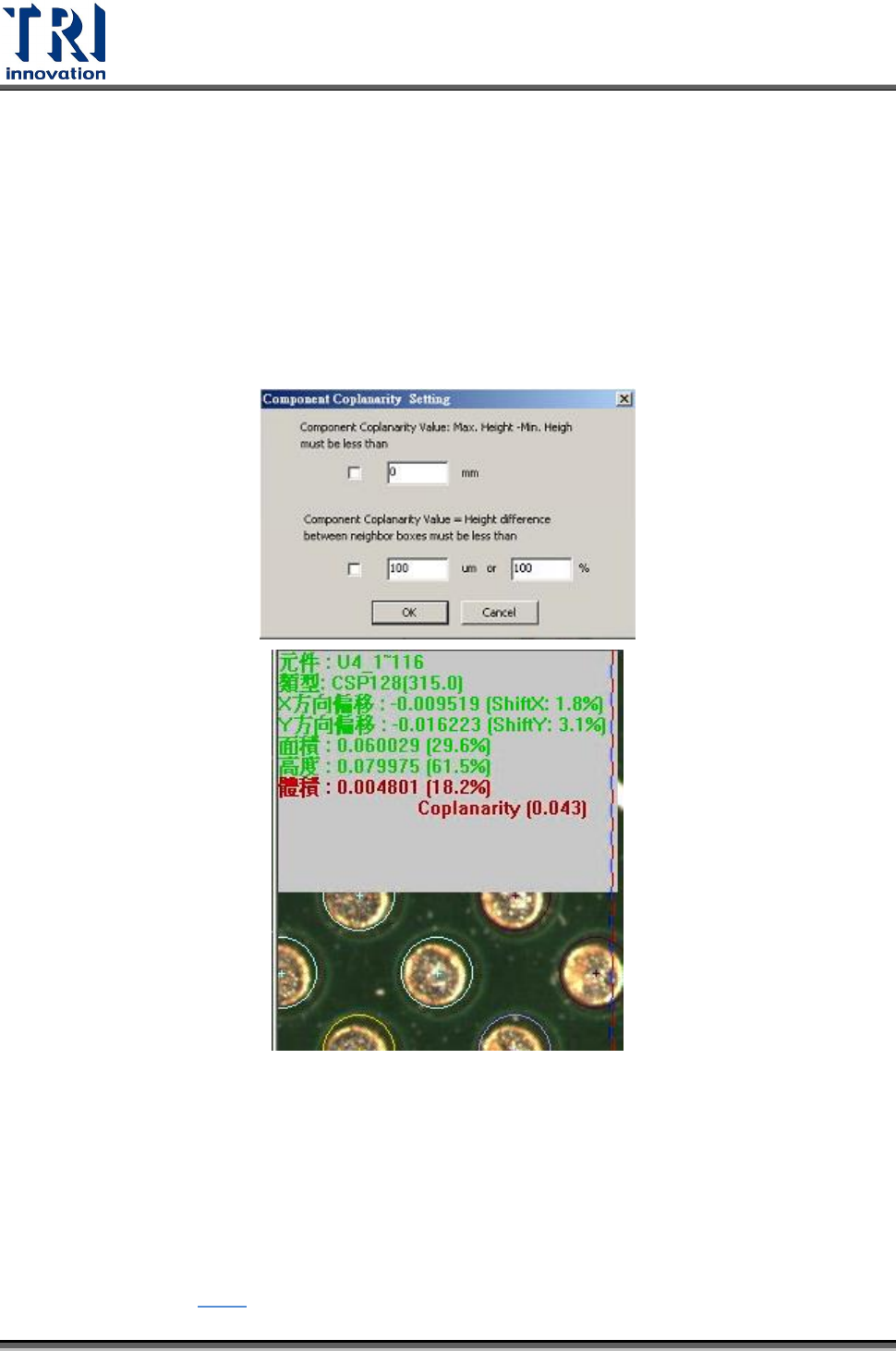

 元件共面–當同一個元件的多個檢測框的高度相差超過設定值時，會判定檢測結

果為 Fail。

1.如果(Max. height-min. height)(元件中錫膏最大高度-最小高度) >所設定的

Coplanarity 值則為瑕疵。

2.如果 Height difference between neighbor boxes(相鄰兩個檢測框的高度差)

>所設定的 Coplanarity 值則為瑕疵。顯示結果如圖所示。

 重新計算–將計算出的各錫膏參數值(面積,體積,高度,位移)套用為此檢測框的檢測

基準值

 測試–測試此檢測框之檢測結果。

 設定–與主選單[程式/參數設定]相同，可以選擇錫點參數以及橋接參數設定視窗作

設定，參考 7.4.6。
