Test Research Inc.
166 TR7007 SII User Guide – Software
元件共面–當同一個元件的多個檢測框的高度相差超過設定值時，會判定檢測結
果為 Fail。
1.如果(Max. height-min. height)(元件中錫膏最大高度-最小高度) >所設定的
Coplanarity 值 則為瑕疵。
2.如果 Height difference between neighbor boxes(相鄰兩個檢測框的高度差)
>所設定的 Coplanarity 值則為瑕疵。顯示結果如圖所示。
重新計算–將計算出的各錫膏參數值(面積,體積,高度,位移)套用為此檢測框的檢測
基準值
測試–測試此檢測框之檢測結果。
設定–與主選單[程式/參數設定]相同，可以選擇錫點參數以及橋接參數設定視窗作
設定，參考 7.4.6。
Test Research Inc.
TR7007 SII User Guide – Software 167
更新–在檢測完後恢復顯示檢測框原始位置。
更新相同元件–將所有同類型的元件上之檢測框更新到與目前點選的這一顆元件
相同。同時此類型的元件資料庫將一併被變更。

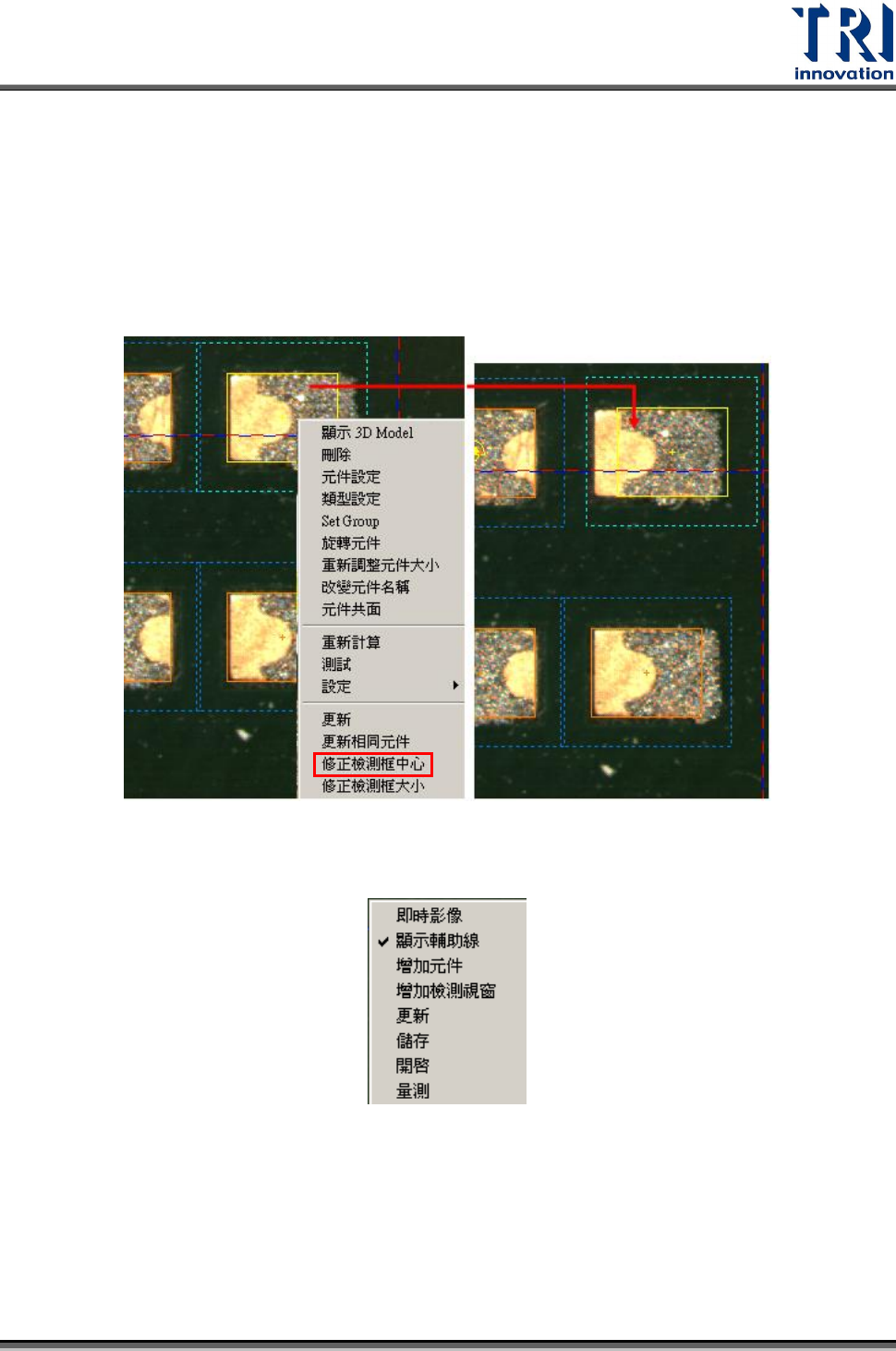

修正檢測框中心–將所有選擇的檢測框自動對正錫點位置。
在沒有檢測框區域點選滑鼠右鍵之主選單

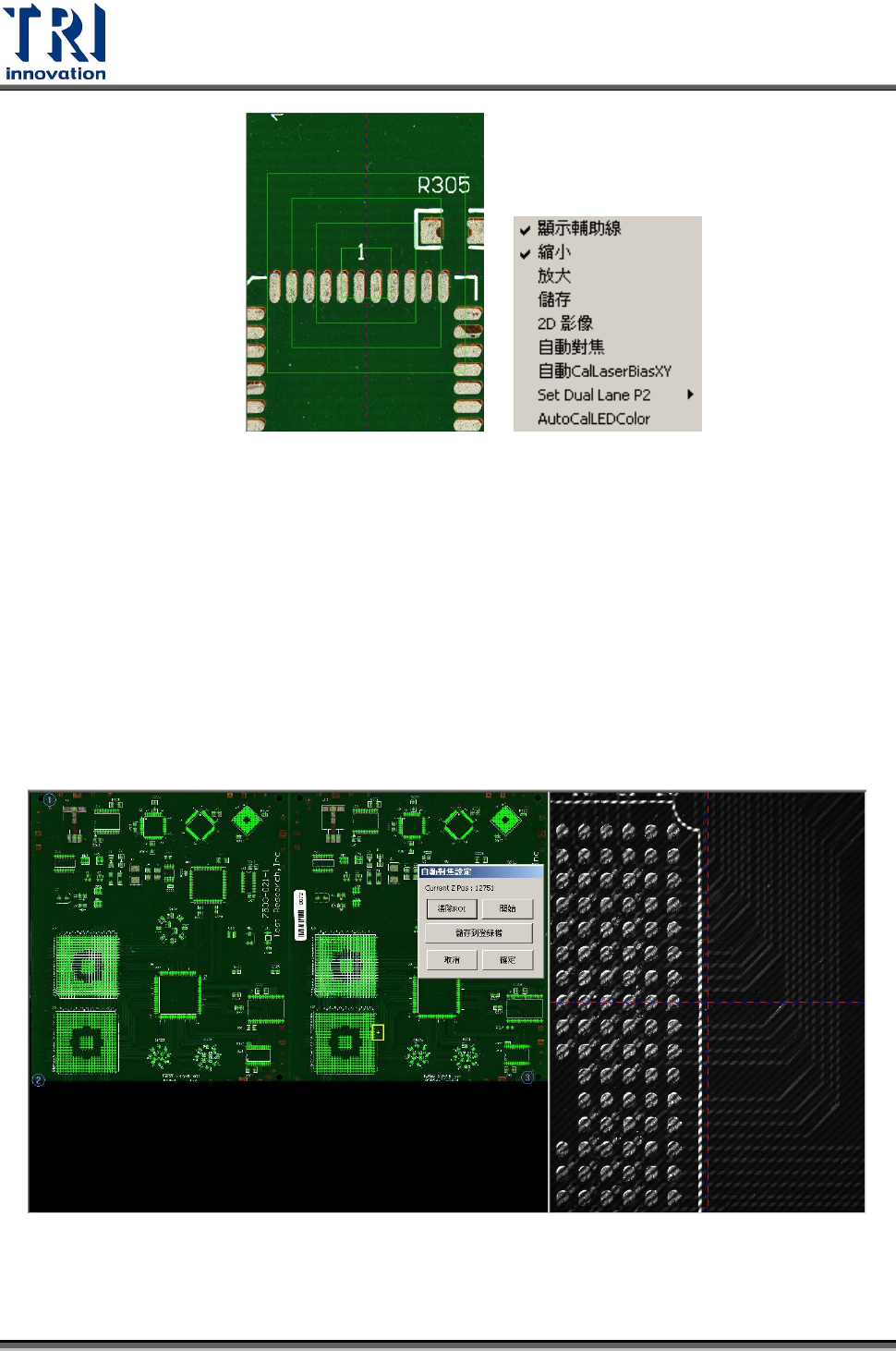

即時影像–按下即時影像後，顯示即時影像。在即時影像上點右鍵可看到以下功
能
Test Research Inc.
168 TR7007 SII User Guide – Software
顯示輔助線
縮小
放大
儲存
2D 影像
自動對焦-讓系統自動調整焦距。
使用方式：點選自動對焦出現如下圖的視窗
在底板平坦的部分畫綠框，若想重畫綠框可以點選[清除 ROI]後再畫一次。
