Test Research Inc. TR 7007 SII Us er Guide – Sof tware 175 Step.7 在 [ 單板對位標記 ] 框點選右鍵選擇 [ 自動加入多連板對位標記 ] ，讓其他單板增加此單板對位點。 Step.8 [ 自動加入多連板對位標記 ] 視窗跳出如下圖，輸入欲增加單板對位點板子的板號，接著點選 [ OK ] 。 Step.9 結果顯示如下圖

Test Research Inc.

174 TR7007 SII User Guide – Software

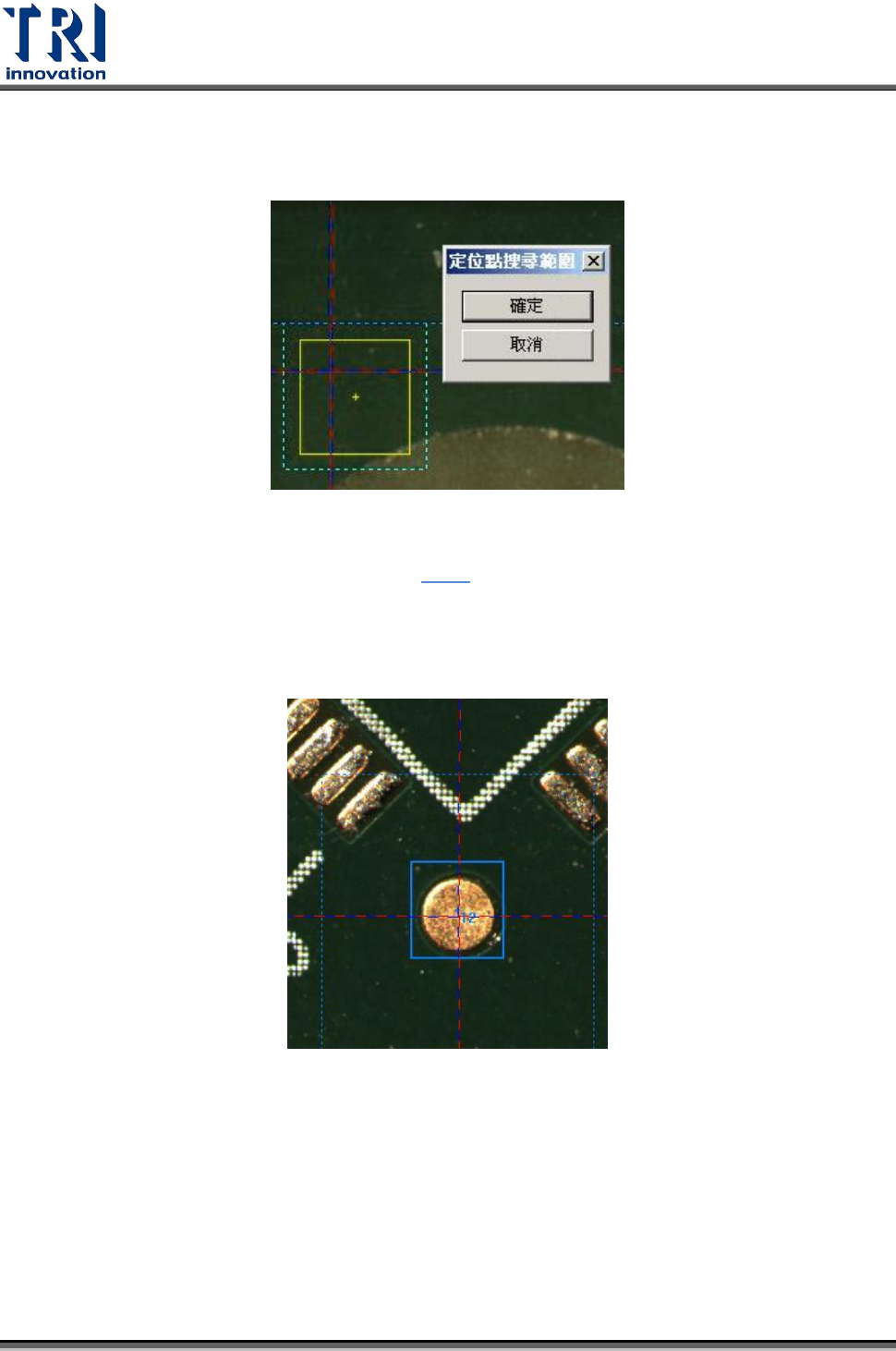

Step.3 [單板對位標記]框在 FOV 中出現，調整其搜尋範圍及位置至適當

大小後點選 [確定]如下圖。

Step.4 訊息視窗會跳出並詢問你是否編輯單板對位點，選擇[是(Y)]。詳

細編輯內容請參閱 5.5.2。

Step.5 可看到單板對位點顯示如下圖，此例中，在[單板對位標記]框中心

顯示出的數字所代表的意義為：1 號板的第 2 個對位點。

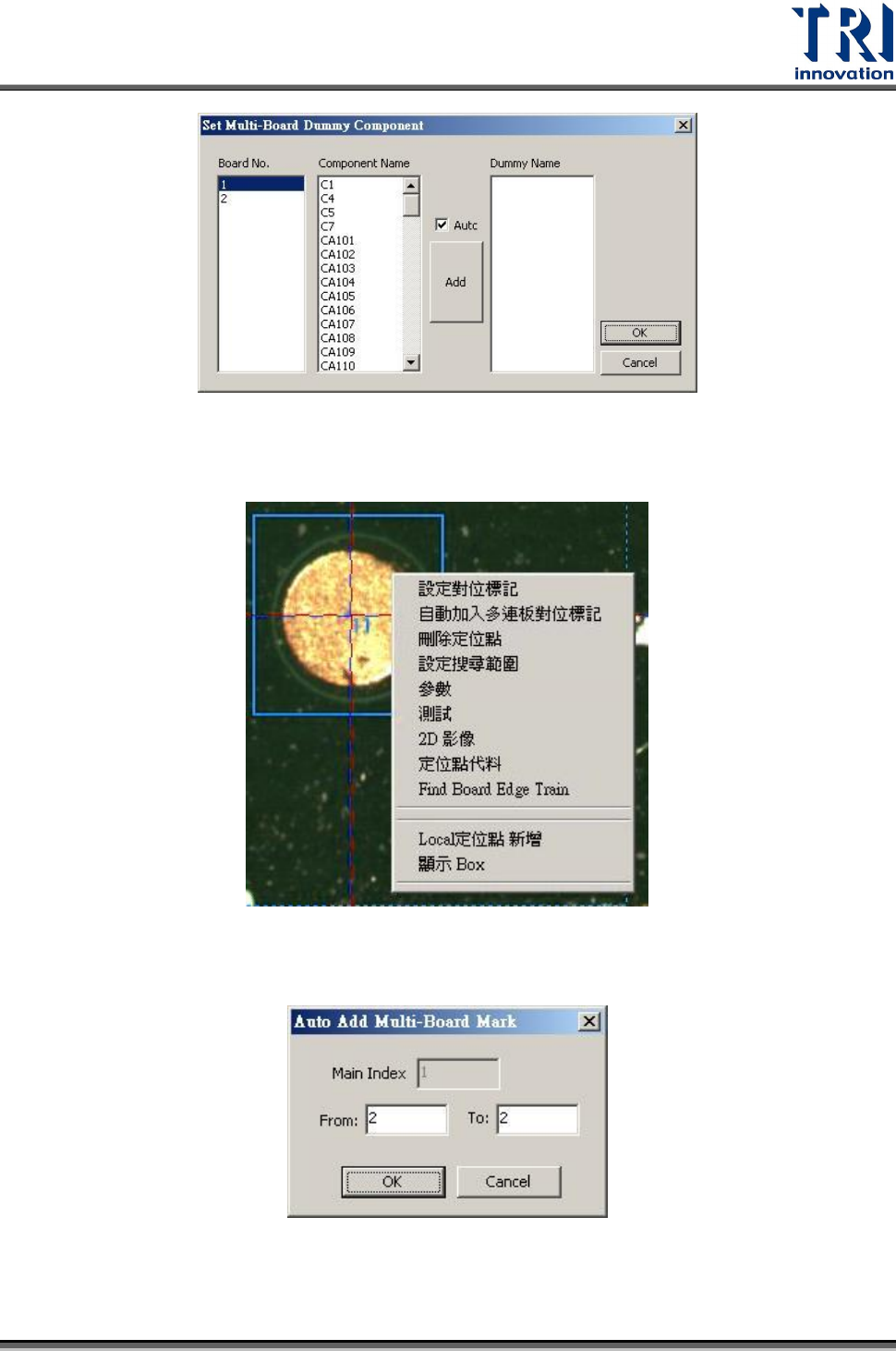

Step.6 選擇[工具/Set Multi-Board Dummy]設定治具上單板間的距離，

設定介面如下圖，設定方式為：選擇板號及元件，點選[Add]，此元件

就會顯示在[Dummy Name]欄位，點選[OK]系統便會自動找到兩片單板

間的距離。

Test Research Inc.

TR7007 SII User Guide – Software 175

Step.7 在[單板對位標記]框點選右鍵選擇[自動加入多連板對位標記]，

讓其他單板增加此單板對位點。

Step.8 [自動加入多連板對位標記]視窗跳出如下圖，輸入欲增加單板對位

點板子的板號，接著點選[OK]。

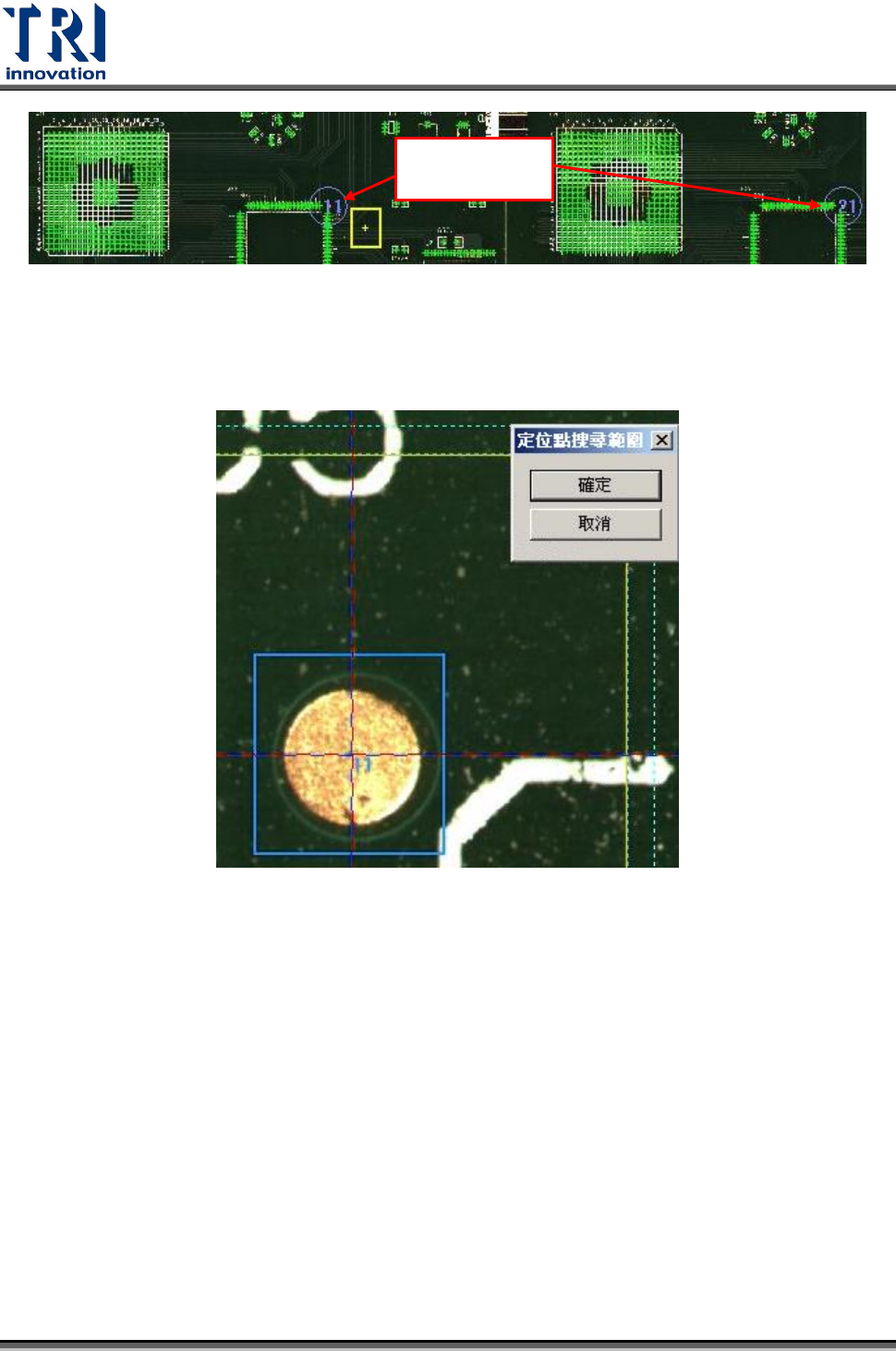

Step.9 結果顯示如下圖

Test Research Inc.

176 TR7007 SII User Guide – Software

 刪除定位點 – 刪除一個對位點。

 設定搜尋範圍–設定搜尋範圍，選取後會出現黃色的框可供調整。

 參數–參數設定如下圖所示，通常用預設值即可。

 [Pass 分數]設定標記的分數，[二值化影像]勾選表示使用二值化功能，系統會以

[門檻值]欄位內的灰階值為標準，大於[門檻值]的畫素認為是白色，小於[門檻值]

的畫素認為是黑色，也可以按下[自動設定]按鈕，系統自動設定門檻值。

 [代料]功能可以增加定位標記的代替影像，若要刪除可以在下拉式選單中選擇要

刪除的定位標記的號碼後，按下[刪除代料]即可。

單板對位點
