Test Research Inc.
TR7007 SII User Guide – Software 177
重新調準特徵 1–重新在 FOV 中央位置尋找並定位 1 號定位點的位置。
測試–測試標記點與標準影像比對情況
2D 影像–顯示 2D 影像。
定位點代料–增加本定位標記的代替影像。
Find Board Edge Train – 教導系統起掃點定位。
Test Research Inc.
178 TR7007 SII User Guide – Software
自動加入多連板壞點標記–新增一個報廢板測試點，當檢測時若報廢板測試點的
分數過低，則其所代表的單板會被認定為報廢板，即檢測結果為[Skip]。

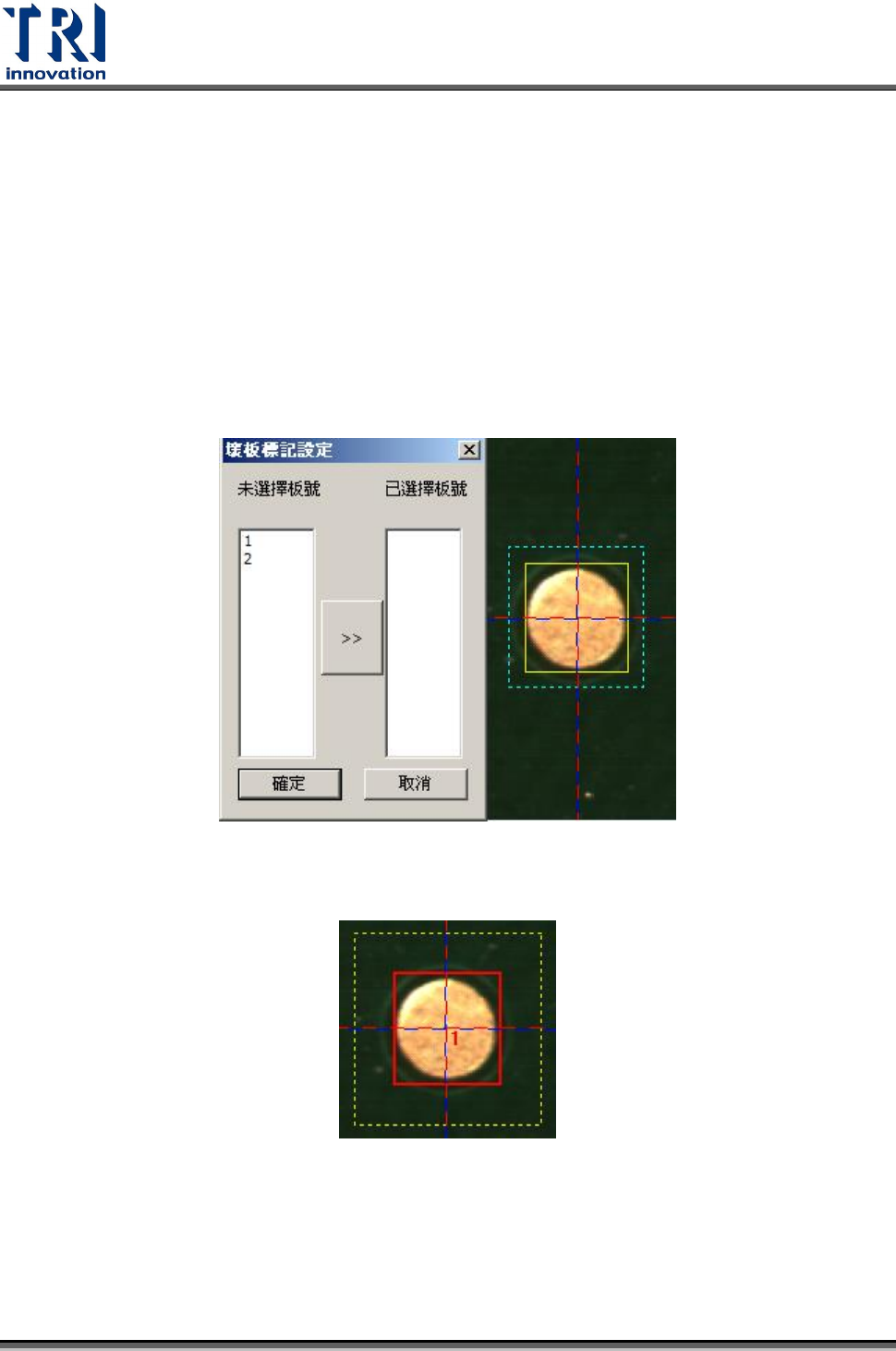

Step1. 將畫面中央移到欲設定為[壞板標記]的位置上。
Step2. 按滑鼠右鍵並選擇[壞板標記設定]。
Step3. 此時畫面會出現[壞板標記點]的檢測框，將檢測框調整到[壞板標記
點]的位置及大小。
Step4. 選擇該點所代表的板號後按下[確定]。

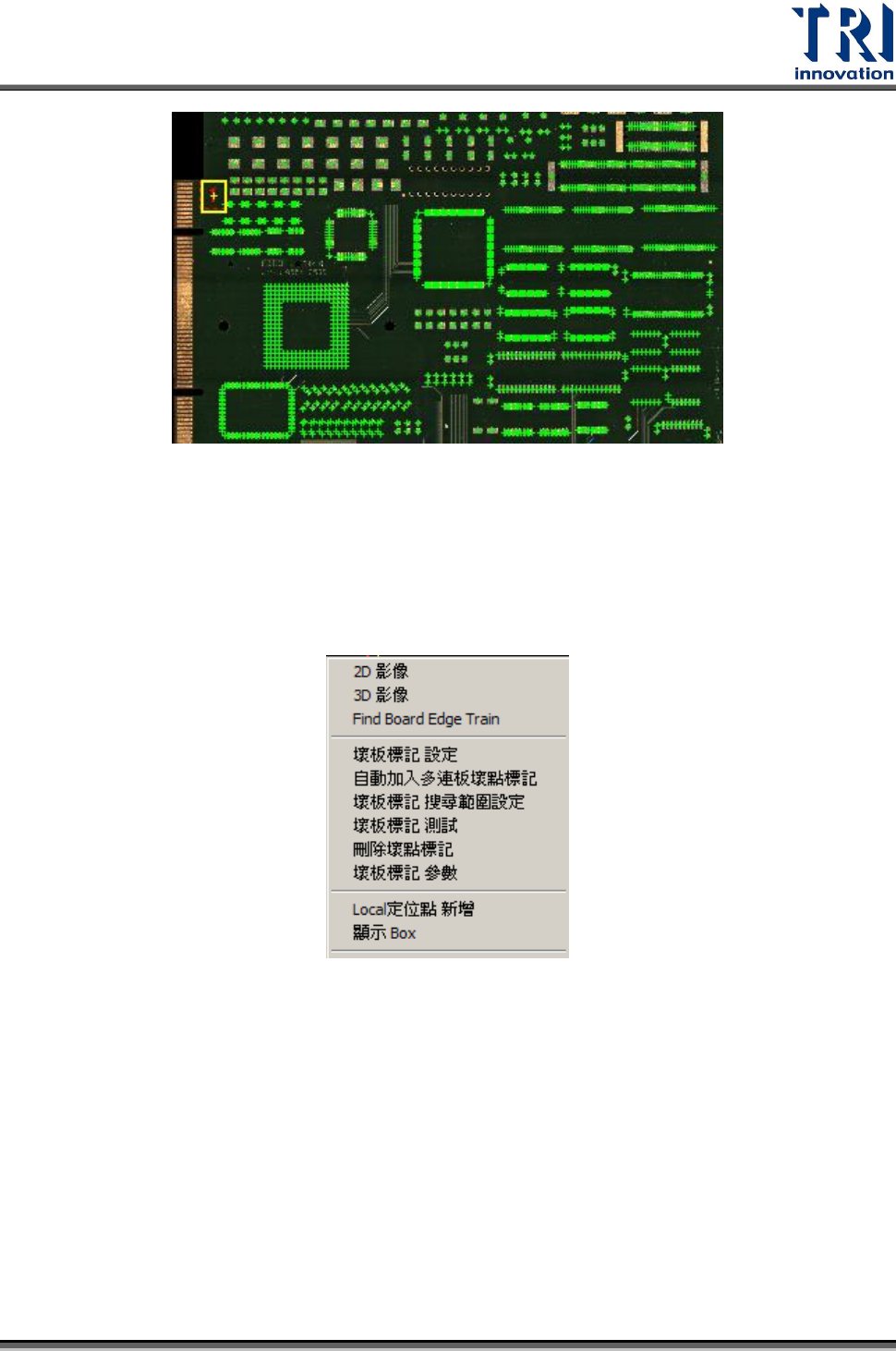

Step5. 完成後會在檢測框中標示該[壞板標記點]所代表的板號。在大圖影像
上也會標示出報廢測試點的位置如下圖所示。
Test Research Inc.
TR7007 SII User Guide – Software 179

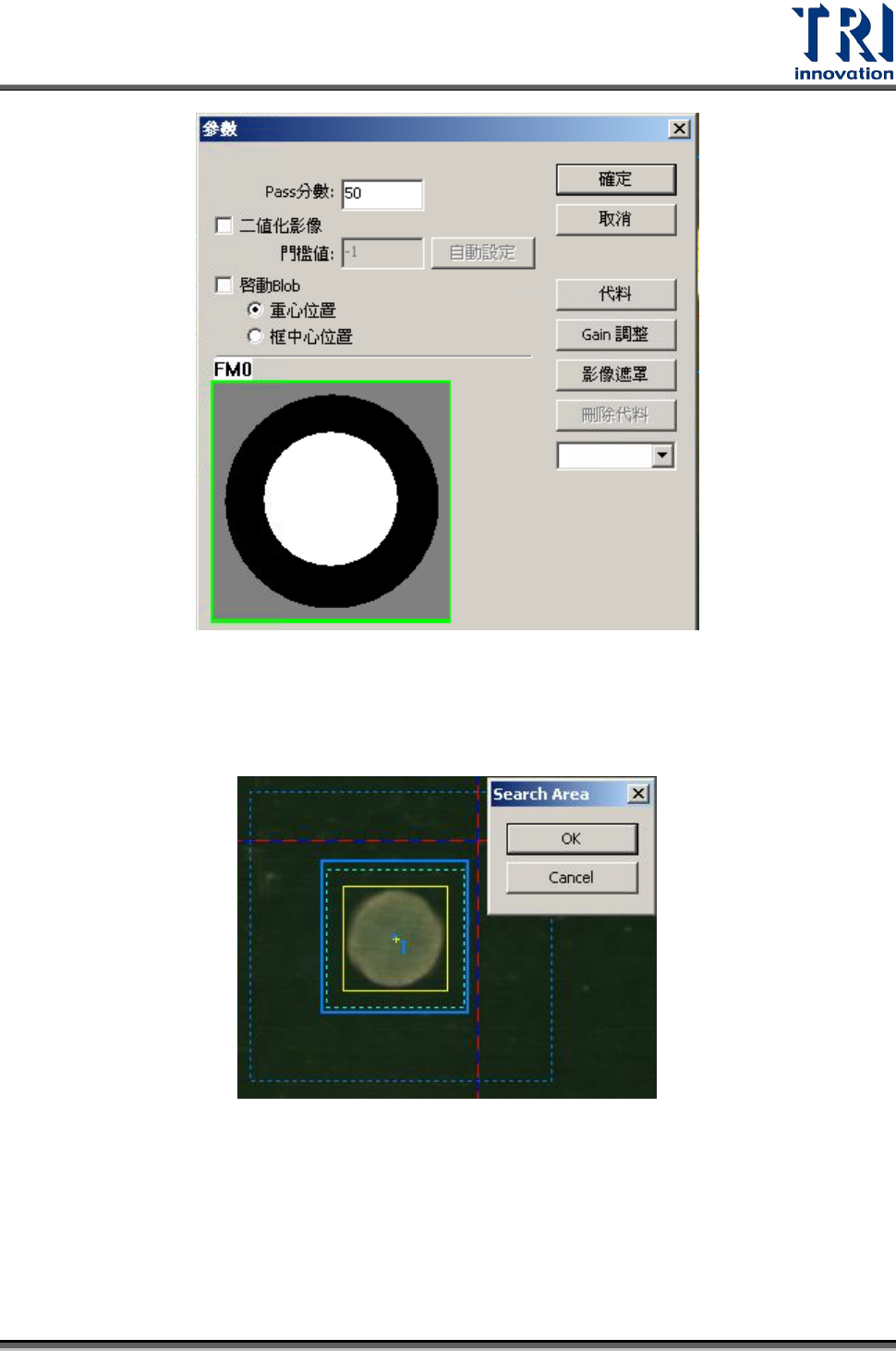

Step6. 在[壞板標記點]的檢測框上點選滑鼠右鍵，會出現功能表來編輯該檢測
框。可使用[壞板標記 搜尋範圍設定]來重新設定搜尋範圍，[壞板標記測
試]來測試檢測結果，[刪除壞點標記]來刪除報廢板測試點，[壞板標記參
數]來設定檢測的參數、代表的板號及其標準影像。
Local 定位點 新增–新增一個 Local 定位點。
Step1. 在大圖區域按滑鼠右鍵後勾選[對位標記資訊]。
Step2. 在 FOV 影像區按滑鼠右鍵後勾選[Local 定位點 新增]。
Step3. 勾選[相同元件]或[依據 FOV]。[相同元件]表示所設定的 Local
Fiducial Mark 僅協助選定的元件進行定位。[依據 FOV]表示所設
定的 Local Fiducial Mark 會協助定位所有位於選定的 FOV 裡面的
檢測框。若選擇[相同元件]，則被選擇的元件的檢測框顏色會從原
本的黃色轉變成橘色顯示。若選擇[依據 FOV]，則被選擇的元件的
