Test Research Inc.
194 TR7007 SII User Guide – Software
操作方式請參考 3.4。

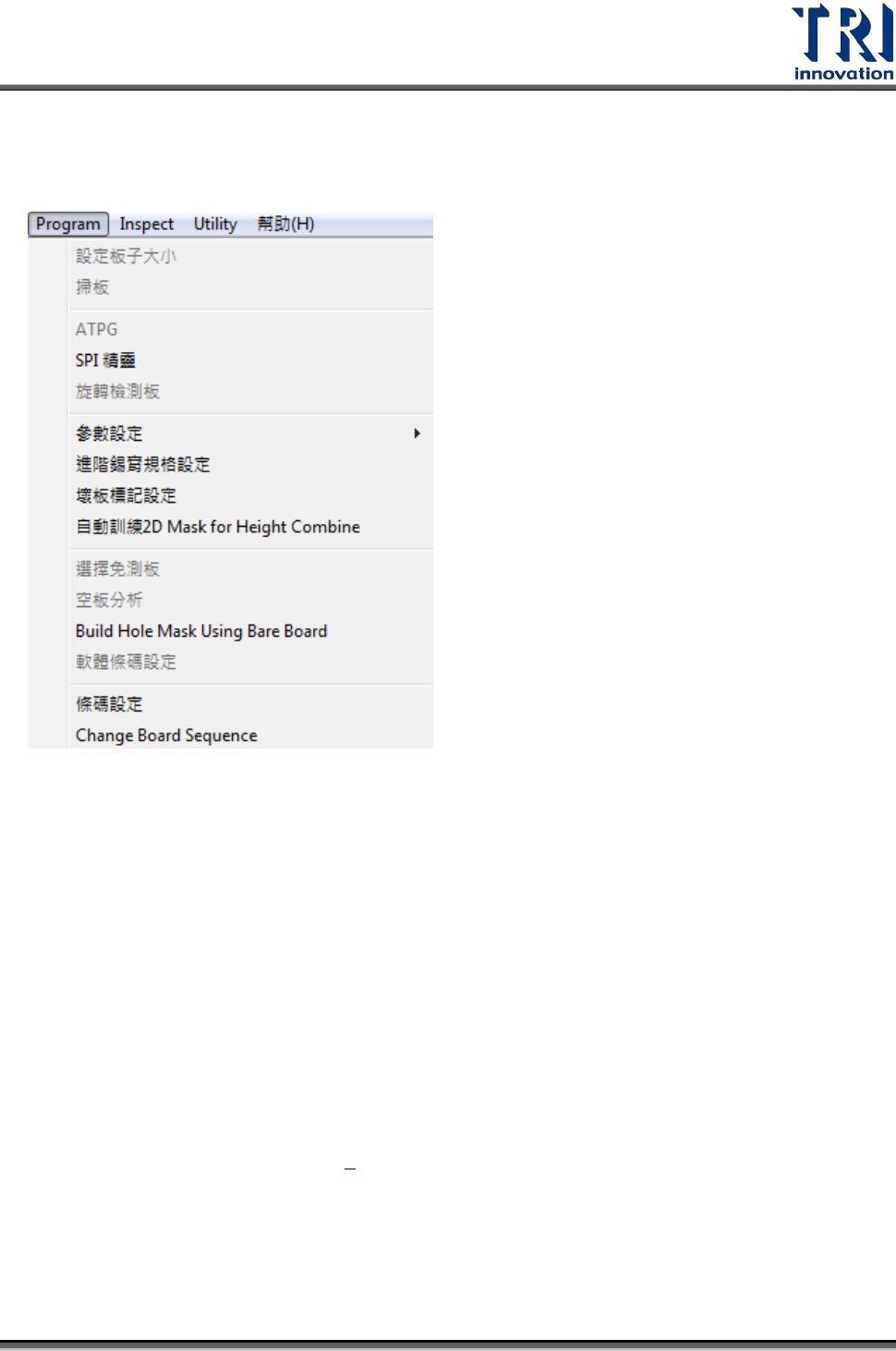

7.4.5 旋轉檢測板
本功能可將已經製作完成的程式旋轉，以配合不同的進板方向。
Step1. 開啟一個程式，按下[檢測/搜尋對位標記/在面板中搜尋]搜尋其對位標記。
Step2. 按下本按鈕，並選擇欲旋轉的角度。
Step3. 重新[設定板子大小]後掃圖。
Step4. 重新定位 Fiducail 0 的位置。

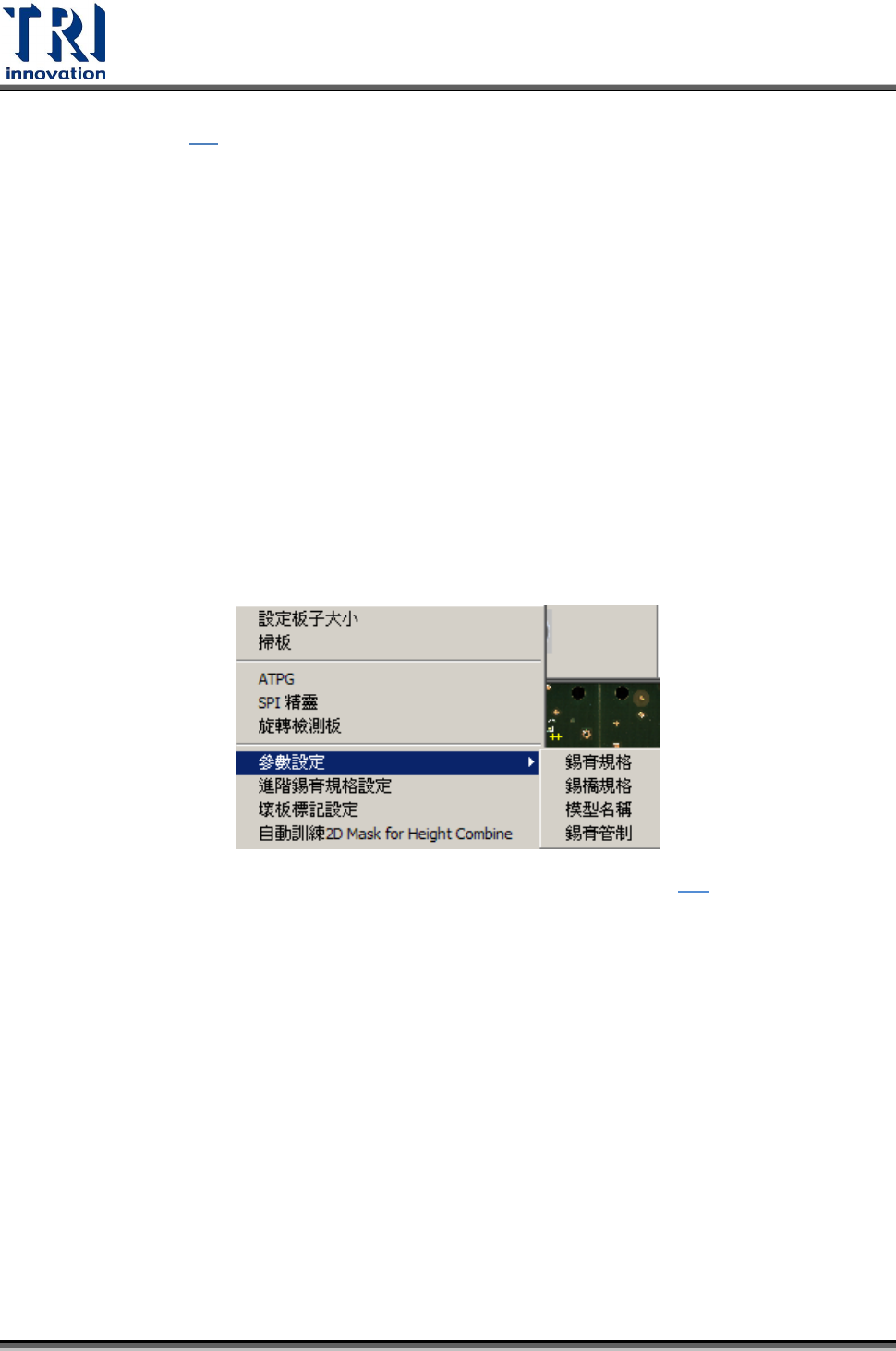

7.4.6 參數設定
錫膏規格–點選後，[錫膏參數設定]視窗會跳出，詳細參數設定參考 4.1。
錫橋規格–點選後，[錫僑設定]參數設定視窗會跳出。
模型名稱–點選後，[模型名稱]設定視窗會跳出。

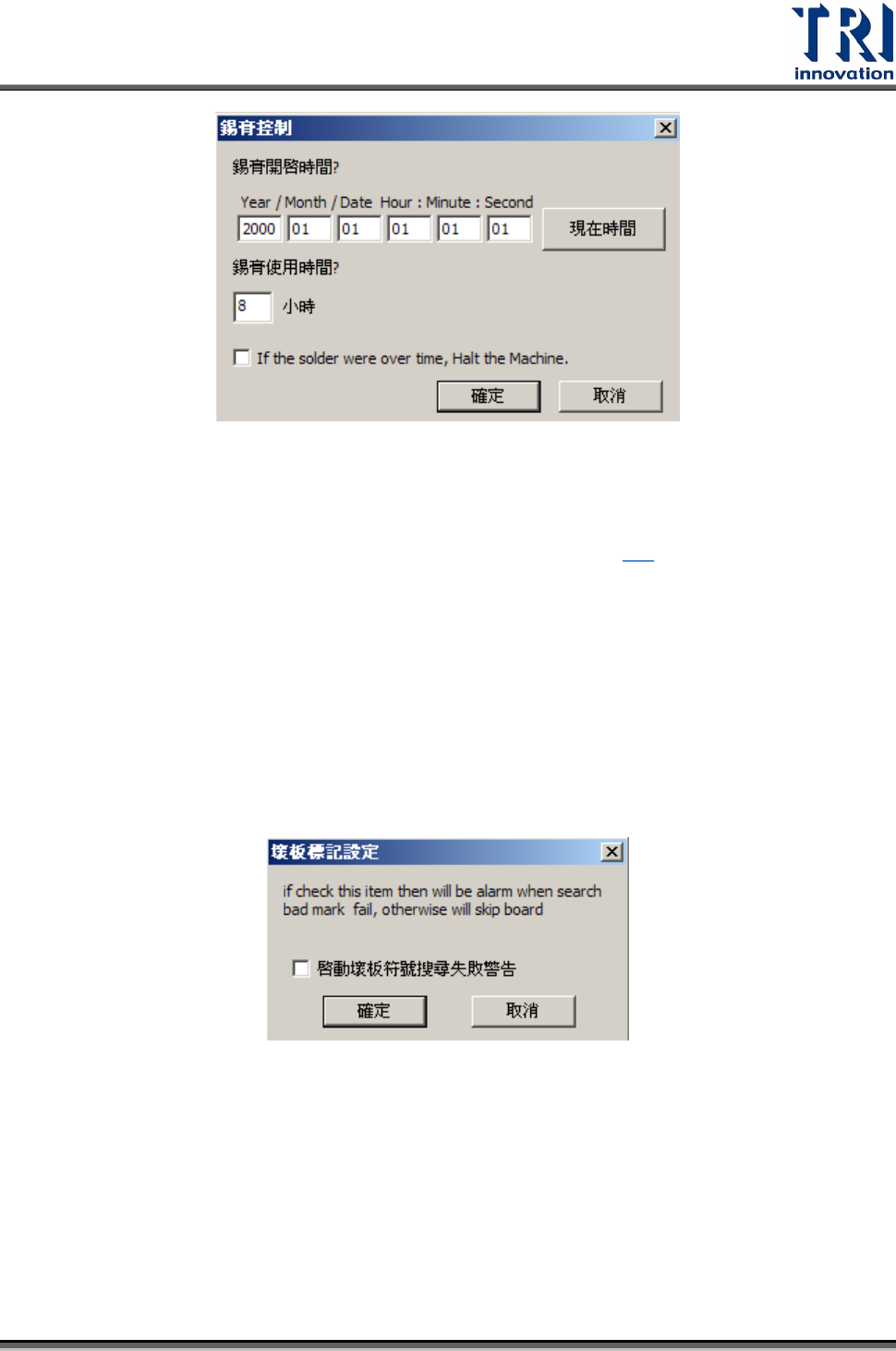

錫膏管制–錫膏開啟時間警示設定。
