Test Research Inc. 202 TR 7007 SII User Guid e – Softwar e 如上圖， Offset 欄位的值為 -23.1334 ，代表之後檢測板子會將此錫 膏所測出的高度值減去 23.1334 μ m 。 7.4.11 軟體條碼設定 有軟體條碼金鑰，方能開啟此功能，利用主程式對有條碼區域掃到之影像進行解碼， 設定視窗介面如下圖所示：
Test Research Inc.
TR7007 SII User Guide – Software 201

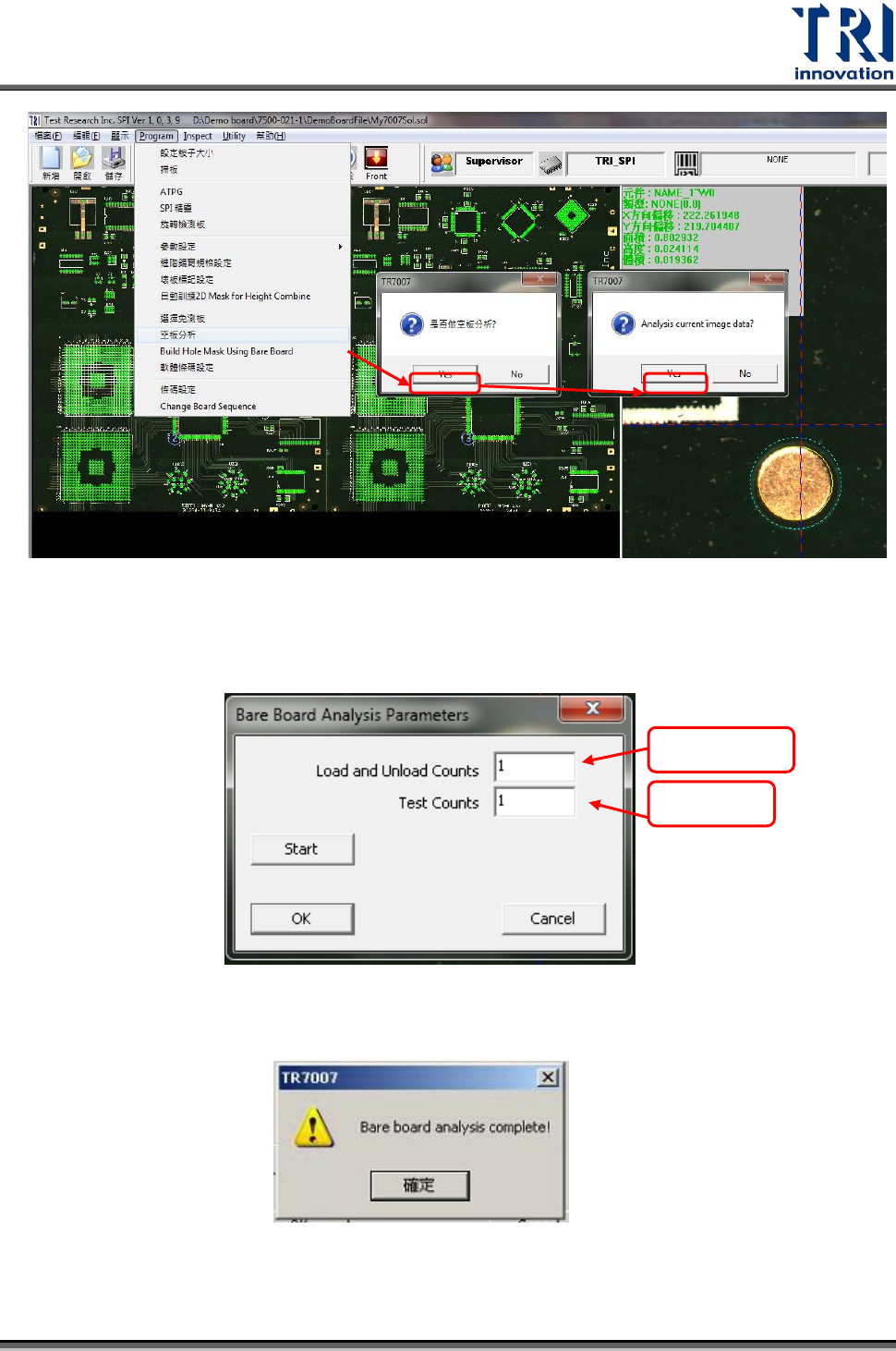

Step.9 進行多次掃板的空板分析，可設定進出板的次數以及每一次進板
進行掃板幾次
掃板完成後，出現如下圖的完成空板分析訊息

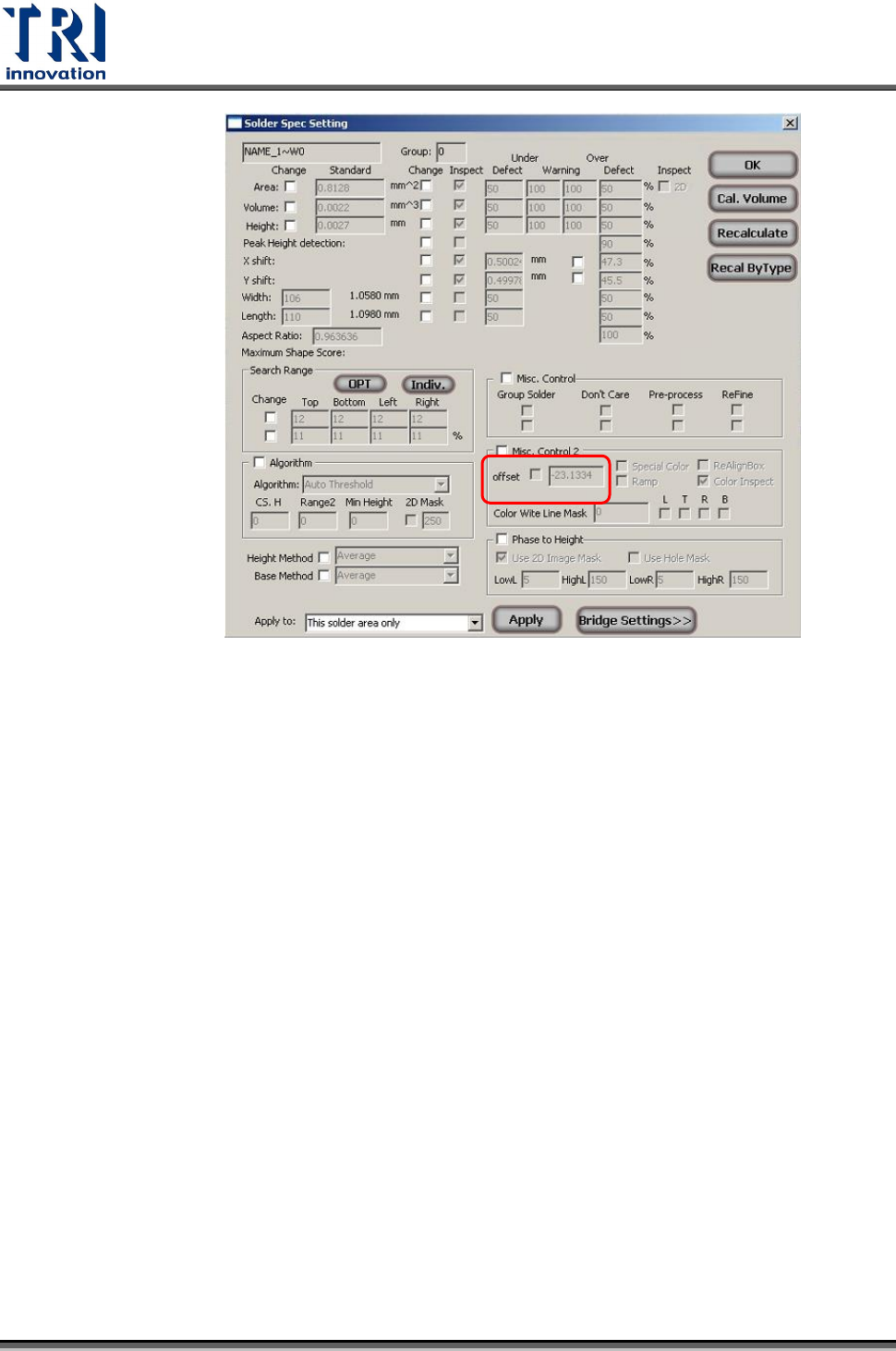

Step.10 檢查是否成功完成空板分析，可至錫膏規格下檢視[Offset]欄位是
否有值。
進出板次數
掃板次數
Test Research Inc.
202 TR7007 SII User Guide – Software
如上圖，Offset 欄位的值為-23.1334，代表之後檢測板子會將此錫
膏所測出的高度值減去 23.1334μm。
7.4.11 軟體條碼設定
有軟體條碼金鑰，方能開啟此功能，利用主程式對有條碼區域掃到之影像進行解碼，
設定視窗介面如下圖所示：
Test Research Inc.
TR7007 SII User Guide – Software 203
使用步驟如下：
Step.1 選擇演算法，依照條碼的類型來做選擇。
線性
資料矩陣
QR 碼
Step.2 選擇條碼所代表的單板板號
1.選板
2.點選[增加]
