TR7007 SII User Guide – Software 11
2.4 啟動 ATPG(自動檢測程式產生器)流程
1) 按下[程式/ATPG]來建立新程式
2) 系統進入 ATPG 流程畫面
3) 按下[是]，載入元件資料
Test Research Inc.
12 TR7007 SII User Guide – Software
2.5 產生元件資料檔
TR7007 可以載入[*.AOI]檔案或是[*.SPI]或[*.LST]檔案。可使用系統所提供的轉檔程式
將[*.ASC]或[*.TXT] 檔案轉成 AOI 檔案。可使用 Gerber 轉檔的程式將 Gerber 檔案轉
為[*.SPI]或[*.LST]檔案。
以下以使用 SPI 檔案為例。其他類型檔案的程式製作方式請參閱 3 其他程式製作方式。
SPI 檔案特色如下。
來源檔案為待測板的 Gerber 檔案及 CAD 檔案，使用 TRI 的轉檔軟體
GerberTool 進行編輯與轉檔，轉出來的 SPI 即可供機台直接使用。轉檔方式請參
閱 GerberTool 軟體使用手冊。
轉出的 SPI 檔案內容包含 Gerber 及 CAD 檔的所有資訊，即待測板上元件的名
稱、類型、座標、角度、板號以及 PAD 面積，還有可以設定定位點資訊。

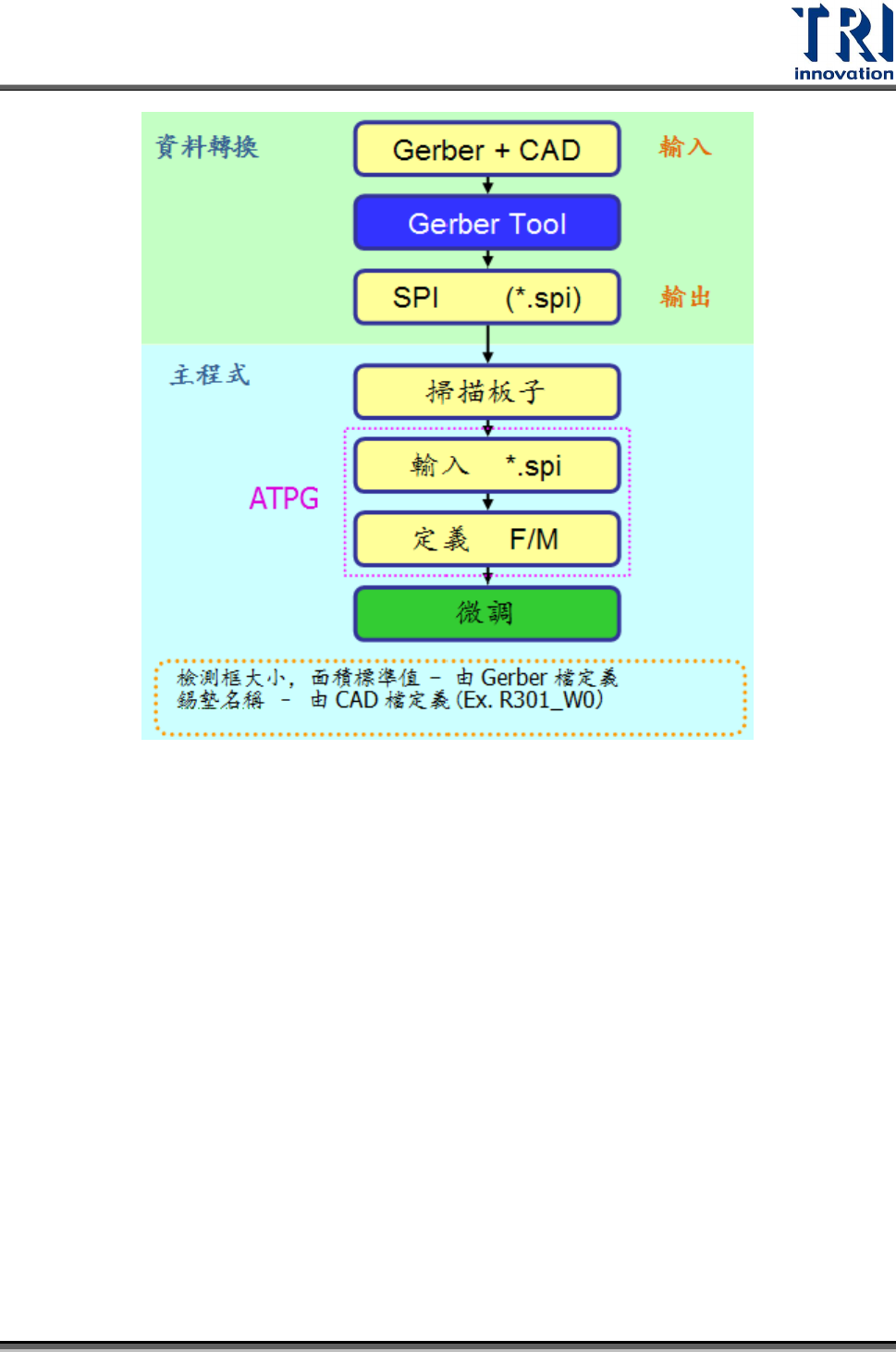

使用 SPI 檔案程式製作流程如下。
