Test Research Inc. 210 TR 7007 SII User Guid e – Softwar e 7.5 檢測 開始檢測 設定檢測模式 設定檢測參數 在影像中重新搜尋定位 點 使用 2D 攝影機量測 PAD 大小 7.5.1 檢測 開始檢測。 7.5.2 模式 連續檢測且遇到不良不 停 遇不良時則會停下來待 使用者確認 全部勾選 全部取消
Test Research Inc.
TR7007 SII User Guide – Software 209
Lopass2d 影像低通濾波，用來消除影像上高頻變化的部分，可使影像的
變化較均勻。
Gauss3x3 高斯模糊，使用的是 3x3 的遮罩。
Gauss7x7 高斯模糊，使用的是 7x7 的遮罩。
Brightness：增強加影像的明亮度。
SubPixelEnable：提升次像素(subpixel)解碼能力。
Median：中值濾波能抑制影像中的雜訊。
Jointed Image Scale(%)：合併影像的縮放（10%~200%），影像在某些
運用狀況影像會過大，會造成解碼運算的負擔，增加解碼運算時間。若啟
動此參數可在進行解碼前將影像尺寸縮小，可降低解碼運算負擔。但是，
在某些運用中，縮的過小的影像會造成條碼本身影像的資訊漏失，造成解
碼失敗。設定的標準在於最細條碼的解析與對比度是否清晰。系統預設啟
動此參數，預設 25%。
<Linear>
Code Types：一維條碼的條碼型別。
系統預設開啟所有一維條碼的條碼型別。若非實際使用需要，請關閉不必要的條碼型
別，設定過多的條碼型別會造成解碼錯誤的機會並會增加解碼的時間。
Test Research Inc.
210 TR7007 SII User Guide – Software
7.5 檢測
開始檢測
設定檢測模式
設定檢測參數
在影像中重新搜尋定位點
使用 2D 攝影機量測 PAD 大小
7.5.1 檢測
開始檢測。
7.5.2 模式
連續檢測且遇到不良不停
遇不良時則會停下來待使用者確認
全部勾選
全部取消
Test Research Inc.
TR7007 SII User Guide – Software 211
連續檢測中自動調整參數，遇到不良時會停機
連續檢測中自動調整參數，遇到不良時不會停機
檢測結果永遠顯示通過

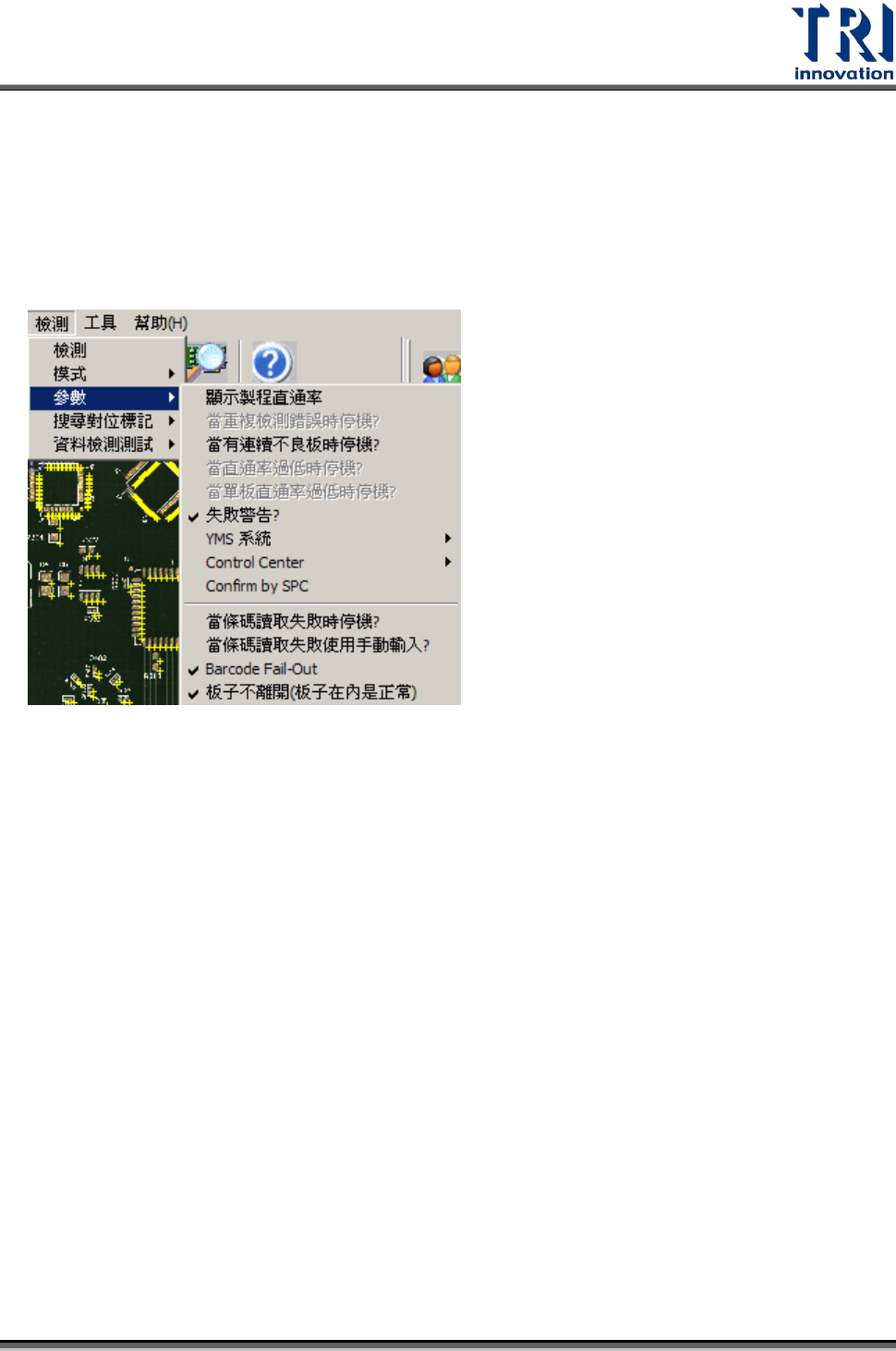

7.5.3 參數
只顯示實際不良率
當同一元件不良累計次數超過設定次數時停機
檢測時發生連續錯誤時停機
當直通率過低時時停機(依整板)
當直通率過低時時停機(依單板)
可設定是否錯誤時開啟警報
將檢測結果與 YMS 系統連線
控制中心設定
由 SPC 確認是否合格
當條碼讀取錯誤時停機
如果條碼機讀不到序號時手動輸入
在機器外讀條碼後再進板
若條碼讀取錯誤則電路板不出板
7.5.3.1 顯示製程直通率
在結果視窗中，[PASS RATE]欄位中顯示[Yield Rate]的結果。
7.5.3.2 當重複檢測錯誤時停機
輸入同一元件累計錯誤幾次時停機。
