Test Research Inc.
TR7007 SII User Guide – Software 213
7.5.3.8 Confirm by SPC
在 SPC 程式判斷電路板是通過或瑕疵(由 SPC 裡的 Repair Station 相關設定請參閱
SPC 手冊)。
7.5.3.9 當條碼讀取失敗時停機
勾選表示當條碼讀取錯誤時，系統會停機。
7.5.3.10 當條碼讀取失敗時使用手動輸入
勾選表示當條碼讀取錯誤時，會出現手動輸入條碼號碼的對話框。
7.5.3.11 Barcode Fail-Out
7.5.3.12 板子不離開 (板子在內是正常)
若條碼讀取錯誤則電路板不出板，會繼續檢測。
7.5.4 搜尋對位標記
在本片大圖上尋找所有設定的對位標記。
7.5.5 資料檢測測試
Test Research Inc.
214 TR7007 SII User Guide – Software
7.6 工具
校正
設定 Barcode 選項
自動板寬控制
硬體輸入輸出點測試
線上元件資料分析
GR&R 測試輔助工具
對於所有元件重設元件的中心位置
顯示檢測框內灰階分佈之直方圖
顯示 Table 動作控制面板
使用者權限密碼管理
修改目前登錄使用者的密碼
選擇介面語言
系統其他設定選項
定義各權限使用者所能執行的功能
使用者自行定義畫面顯示的顏色
設定結果視窗顯示欄位
設定重要元件
設定燈光
載入影像
重新載入登錄檔中的資料
SFC 設定
Defect Property
7.6.1 校正
Test Research Inc.
TR7007 SII User Guide – Software 215
有關校正的詳細內容請參閱

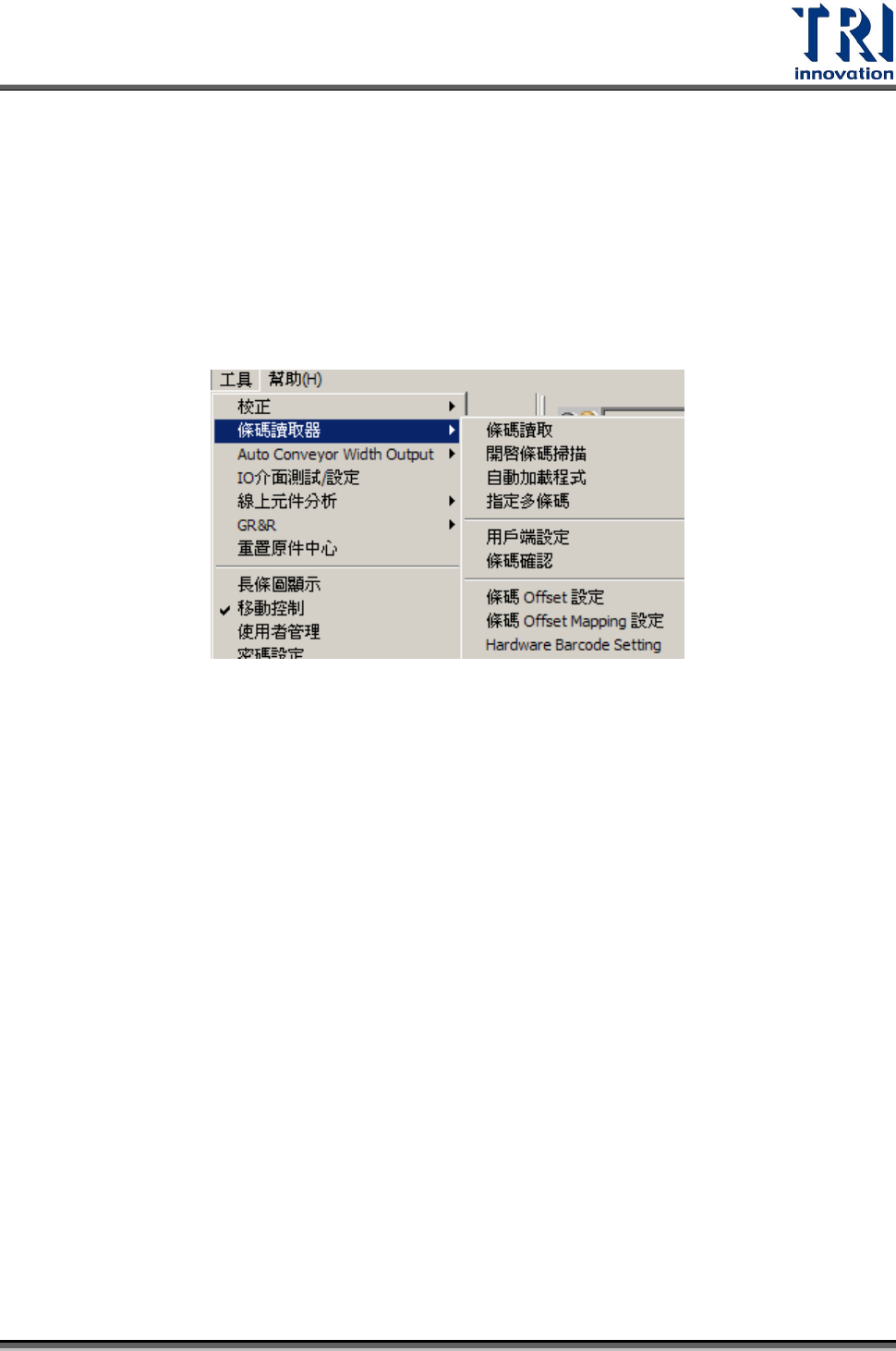

7.6.2 條碼讀取器
7.6.2.1 條碼讀取
選取後，會出現[條碼讀取]的對話框，可測試行進間讀取條碼。
7.6.2.2 開啟條碼掃描
決定是否要讀取條碼。
7.6.2.3 自動加載程式
本功能為讀取條碼後自動開啟程式功能。
