Test Research Inc. 218 TR 7007 SII User Guid e – Softwar e 進板方向 – 設定進板方向為從左進或從右邊進板。 十進位 / 十六進位 /36digit – 設定所讀取條碼的進位方式。 啟動條碼前固定字元 / 設定條碼後變動字元數 – 勾選本選項表示，自動帶出條碼的進位 位數僅依所設定字串最後變化字元數近位。即若 [ 字串最後變化字元數 ] 為 5 時，表示系 統只會對於最後五碼計算…
Test Research Inc.
TR7007 SII User Guide – Software 217
Step5. 在下方[自動加載程式清單]中點選一條規則後，按下[從清單移除]可將該條規
則刪除。
Step6. 勾選[啟動自動加載]後按[確定]表示啟用本功能。系統讀取條碼時都會進行自
動比對的動作。
自動開啟程式步驟
Step1. 按下本[工具/條碼讀取器/自動加載程式]選項，開啟本視窗。
Step2. 按下[由條碼及模組名稱加載程式]按鈕。
Step3. 系統會出現條碼讀取視窗，條碼讀取後若合乎[自動加載程式清單]的原則，即
會自動載入程式。
Step4. 若有勾選[啟動自動加載]時，系統讀取條碼時都會進行自動比對的動作。
7.6.2.4 指定多條碼
勾選[指定多條碼]表示在多連板上，當條碼號碼有規則性時，可以只讀取一個單板條碼
後，系統自動帶出其他片單板的條碼資訊。若從左邊進板，則須以條碼機讀取右上角
板子的條碼，若從右邊進板，則須以條碼機讀取左上角板子的條碼。要使用此功能還
需先設定多條碼編排方式。
Test Research Inc.
218 TR7007 SII User Guide – Software
進板方向 – 設定進板方向為從左進或從右邊進板。
十進位/十六進位/36digit – 設定所讀取條碼的進位方式。
啟動條碼前固定字元/ 設定條碼後變動字元數 – 勾選本選項表示，自動帶出條碼的進位
位數僅依所設定字串最後變化字元數近位。即若[字串最後變化字元數]為 5 時，表示系
統只會對於最後五碼計算自動帶出條碼的號碼。

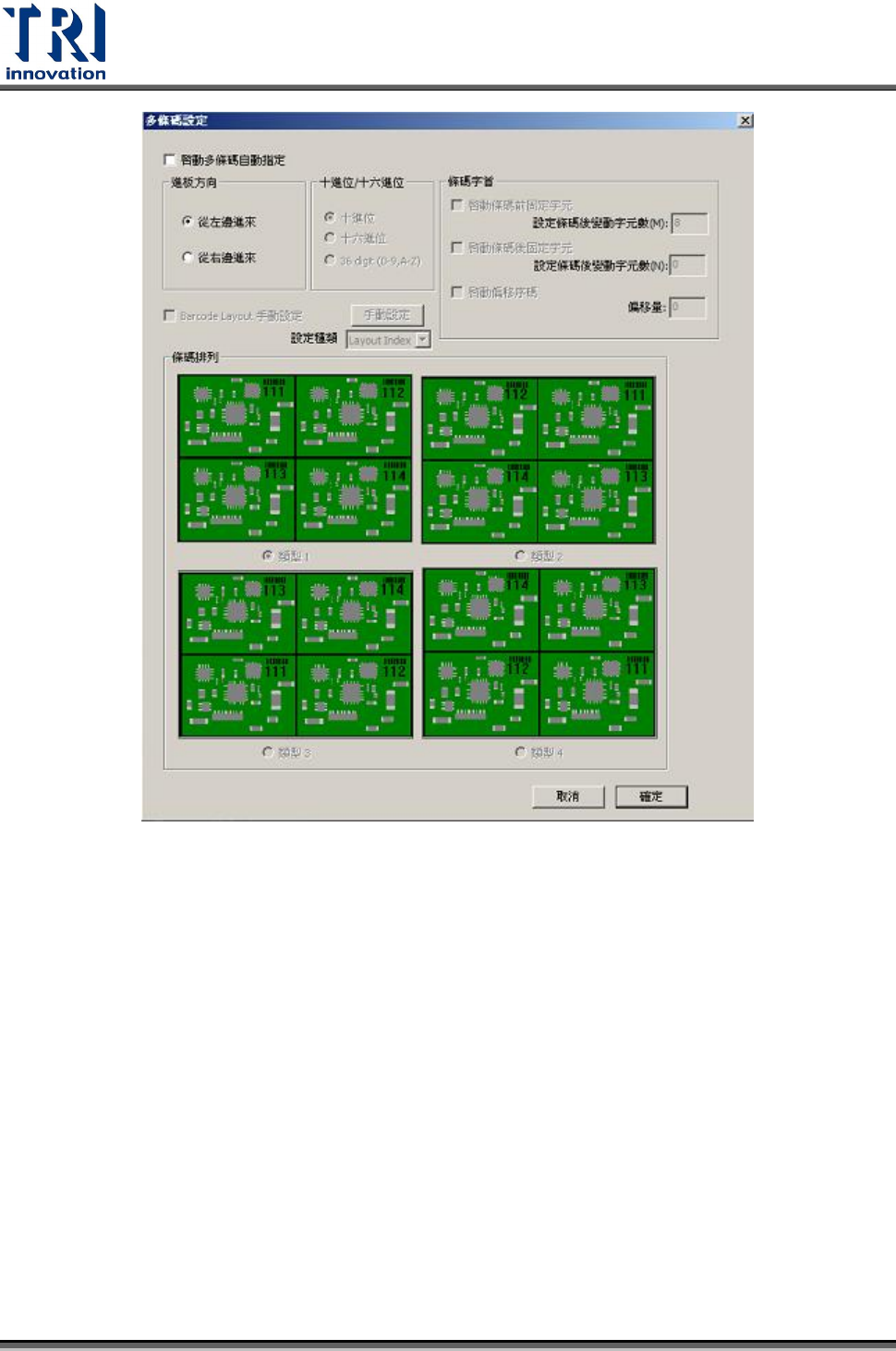

條碼排列 – 從以下四種當中點選目前所使用的條碼編排的方式。
Barcode Layout 手動設定 – 若勾選本項目的話，系統會以手動設定的條碼順序來指定
多條碼；否則以原有的自動指定的方式作指定。按下[手動設定]按鈕，會出現以下視窗
手動指定條碼生成順序。
Test Research Inc.
TR7007 SII User Guide – Software 219
在[Manual Assign Barcode Dialog]中，在板上按左鍵可以指定條碼的 index，
按右鍵可以指定板子的正反面。
使用軟體條碼時，若要啟動條碼自動生成功能，請使用[Manual Assign
Multibarcdoe]指定，因為一般自動生成條碼功能有限制讀取的條碼位置，如果
對應並非按照正常排列方式就必需使用[手動設定] 。如下表：
1
7
5
11
2
3
9
6
4
10
8
12
若使用硬體條碼的話，則兩種方式都可使用。
