在[Manual Assign Barcode Dialog]中，在板上按左鍵可以指定條碼的 index，
按右鍵可以指定板子的正反面。
使用軟體條碼時，若要啟動條碼自動生成功能，請使用[Manual Assign
Multibarcdoe]指定，因為一般自動生成條碼功能有限制讀取的條碼位置，如果
對應並非按照正常排列方式就必需使用[手動設定] 。如下表：
1
7
5
11
2
3
9
6
4
10
8
12
若使用硬體條碼的話，則兩種方式都可使用。
Test Research Inc.
220 TR7007 SII User Guide – Software

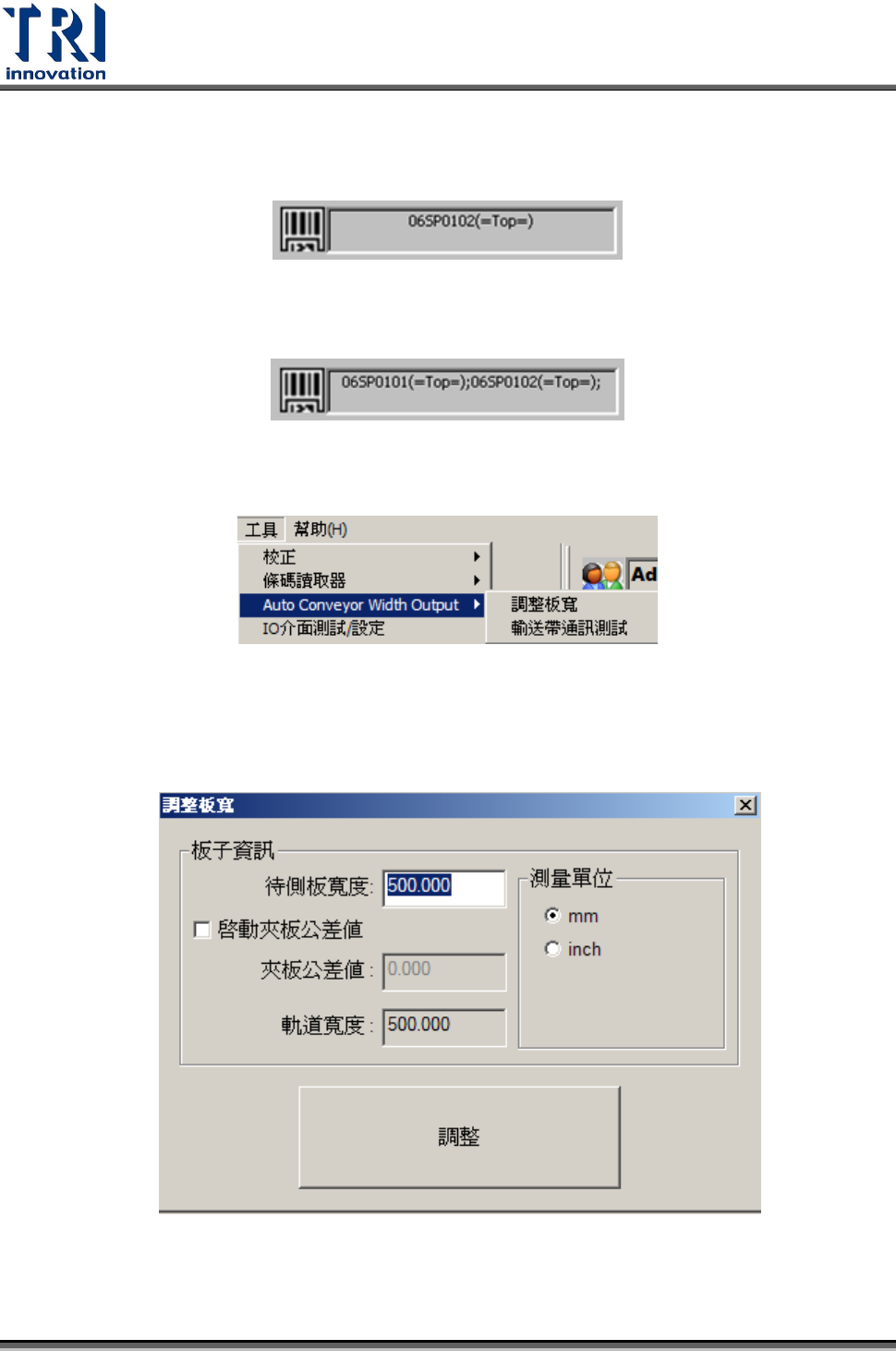

待測板在進板時讀取的條碼資訊，會列在檢測畫面的右上角條碼視窗中，如下圖所
示。
當整片板子檢測完成後，系統會在檢測畫面的右上角條碼視窗中，顯示自動帶出的條
碼編號，如下圖所示。
7.6.3 AUTO CONVEYER WIDTH OUTOUT
若本系統有安裝自動板寬設定模組，則可使用此功能自動設定輸送帶寬度大小。
調整板寬– 點選後跳出視窗，可直接輸入電路板寬度數值以及公差值，單位可選擇 mm
或 inch，設定好後按下[調整]按鈕。
輸送帶通訊測試 –
