Test Research Inc. 222 TR 7007 SII User Guid e – Softwar e 7.6.4 IO 介面測試 / 設定 選取後，會出現以下對話框可供 IO 測試與 PLC 連線測試。
Test Research Inc.
TR7007 SII User Guide – Software 221
Test Research Inc.
222 TR7007 SII User Guide – Software

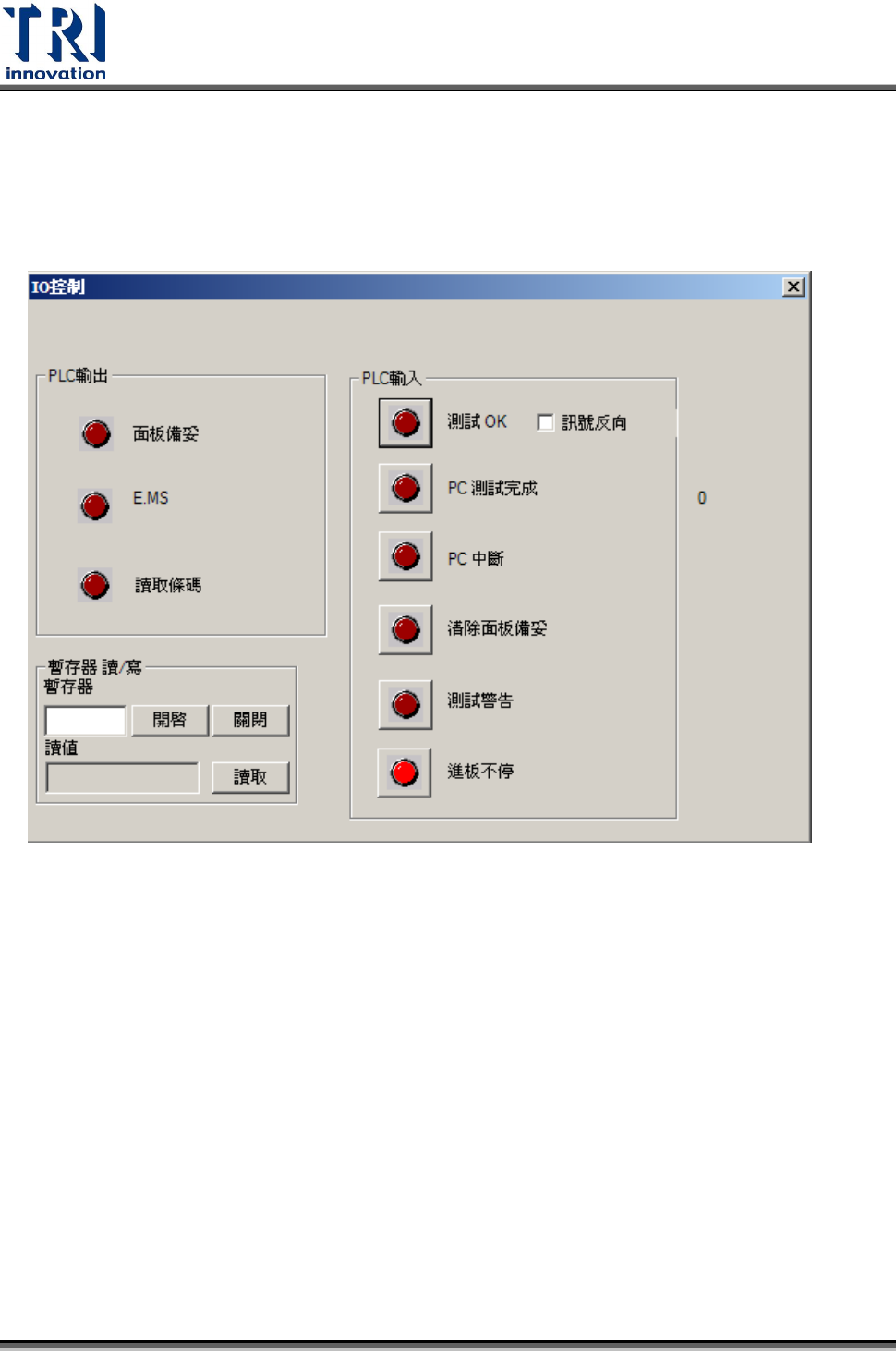

7.6.4 IO 介面測試/設定
選取後，會出現以下對話框可供 IO 測試與 PLC 連線測試。
Test Research Inc.
TR7007 SII User Guide – Software 223

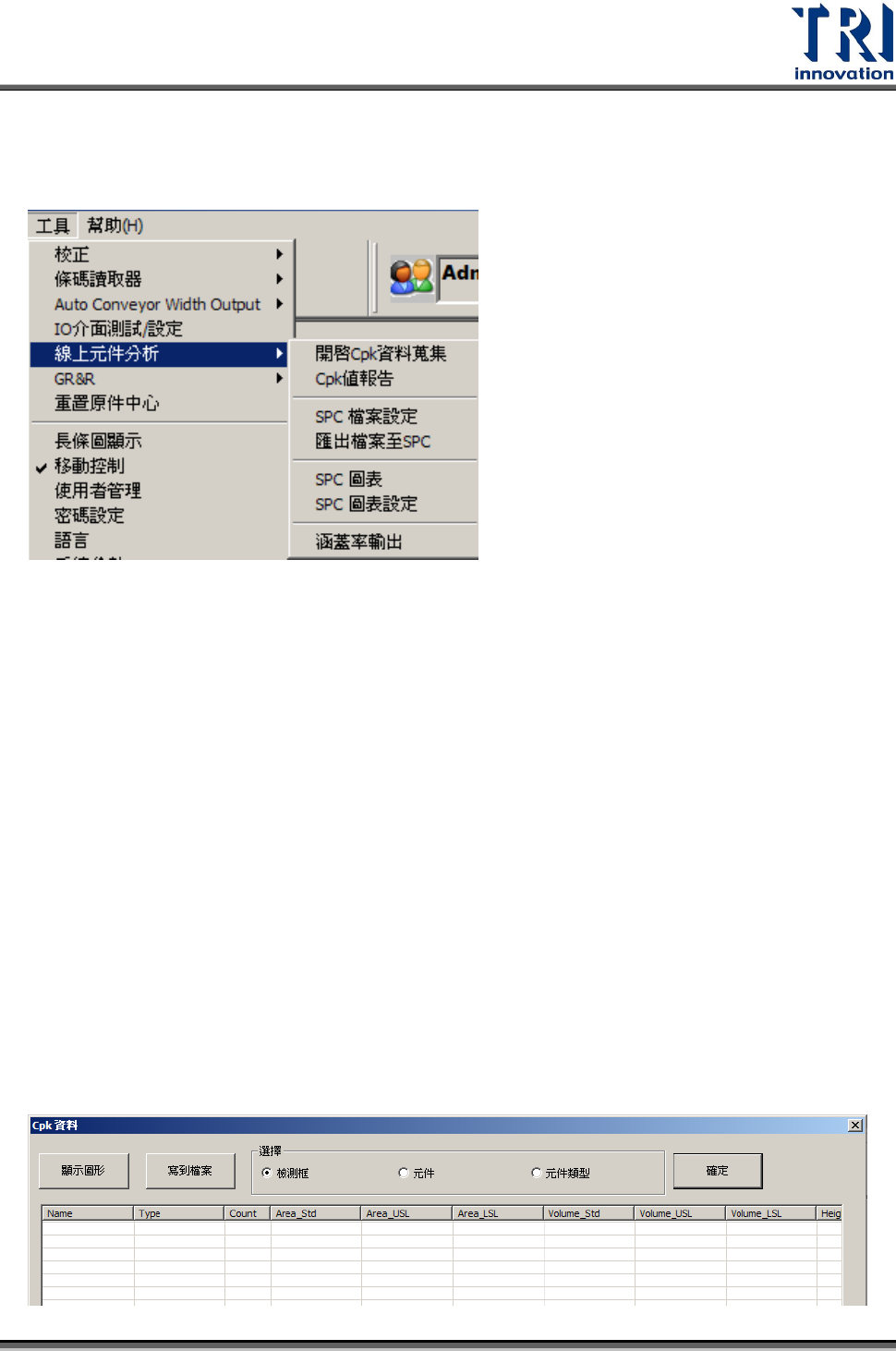

7.6.5 線上元件分析
是否要啟動 Cpk 資料蒐集機制
顯示及匯出 Cpk 資料收集結果
設定 SPC 匯出資料格式
將資料匯出至 SPC
顯示 SPC 圖表
設定在 SPC 圖表中顯示的內容
將涵蓋率檔案儲存[C:\TR7007]
7.6.5.1 開啟 Cpk 資料蒐集
啟動 Cpk 資料收集功能。當啟動本功能時，系統即開始收集檢測結果的資料，計算每
一顆元件的面積、體積、高度以及偏移的 Cpk 值。所蒐集的資料需使用[Cpk 值報告]
功能查看。
7.6.5.2 Cpk 值報告
若有啟動[開啟 Cpk 資料蒐集]，則可以使用本功能查看檢測結果。可以在[選擇]欄位中
選取要以何種項目來查看；[檢測框]表示查看每一個檢測框的檢測結果，[元件]表示將
元件中的檢測框的檢測結果合併計算，[元件類型] 表示將本類型中所有元件的檢測框
的檢測結果合併計算。
