Test Research Inc. 224 TR 7007 SII User Guid e – Softwar e 顯示圖形 – 點選某一列資料後，按下 [ 顯示圖形 ] ，會顯示出該筆資料檢測結果的歷史圖 形。畫面中可以切換要查看的是面積、體積或高度的圖。 寫到檔案 – 儲存在程式所在資料夾下 Cpk_2007 329104626.txt 7.6.5.3 SPC 檔案設定 在此可設定傳至 SPC 電腦的資料類型及路徑。
Test Research Inc.
TR7007 SII User Guide – Software 223
7.6.5 線上元件分析
是否要啟動 Cpk 資料蒐集機制
顯示及匯出 Cpk 資料收集結果
設定 SPC 匯出資料格式
將資料匯出至 SPC
顯示 SPC 圖表
設定在 SPC 圖表中顯示的內容
將涵蓋率檔案儲存[C:\TR7007]
7.6.5.1 開啟 Cpk 資料蒐集
啟動 Cpk 資料收集功能。當啟動本功能時，系統即開始收集檢測結果的資料，計算每
一顆元件的面積、體積、高度以及偏移的 Cpk 值。所蒐集的資料需使用[Cpk 值報告]
功能查看。
7.6.5.2 Cpk 值報告
若有啟動[開啟 Cpk 資料蒐集]，則可以使用本功能查看檢測結果。可以在[選擇]欄位中
選取要以何種項目來查看；[檢測框]表示查看每一個檢測框的檢測結果，[元件]表示將
元件中的檢測框的檢測結果合併計算，[元件類型] 表示將本類型中所有元件的檢測框
的檢測結果合併計算。
Test Research Inc.
224 TR7007 SII User Guide – Software

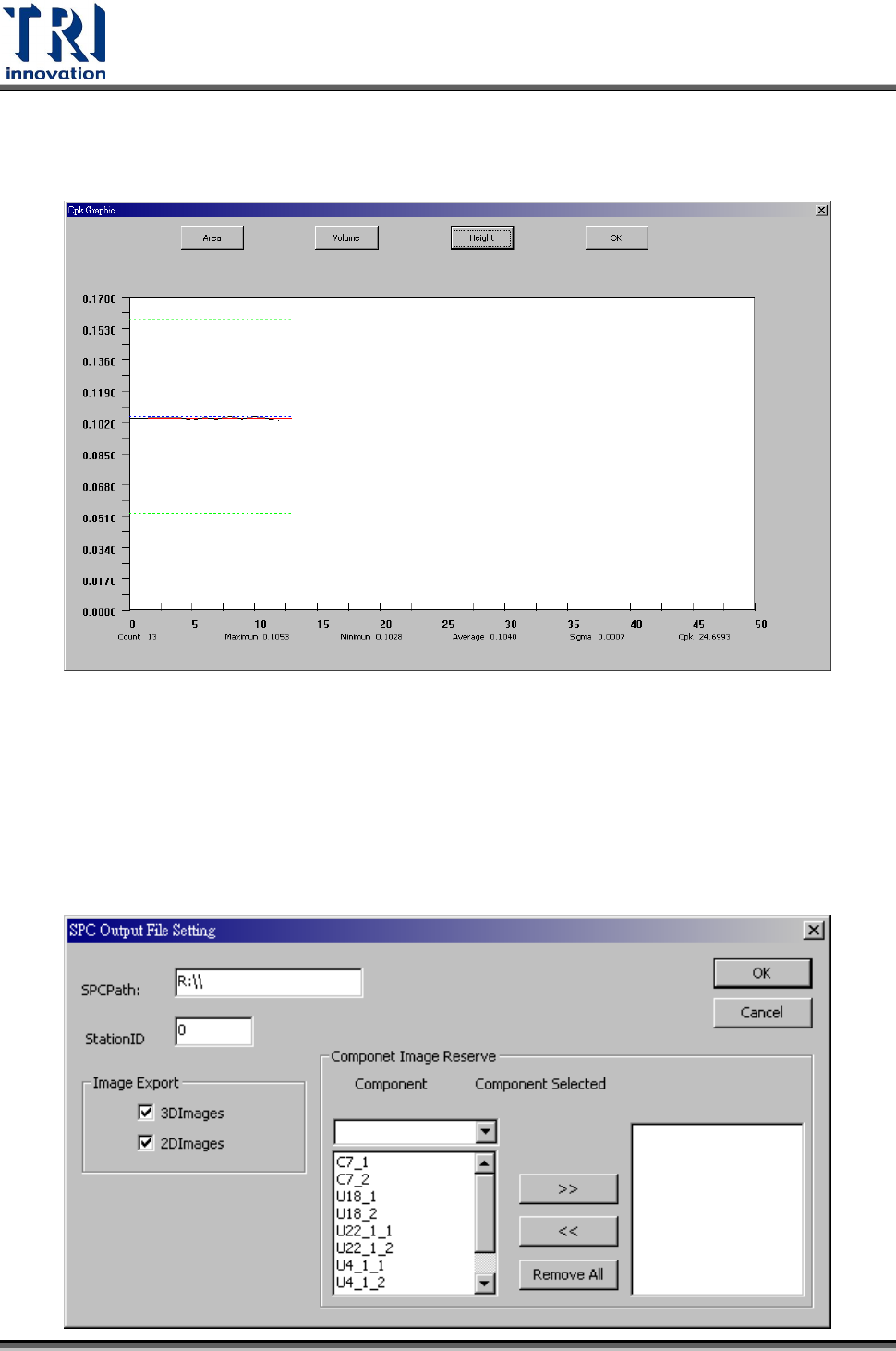

顯示圖形 – 點選某一列資料後，按下[顯示圖形]，會顯示出該筆資料檢測結果的歷史圖
形。畫面中可以切換要查看的是面積、體積或高度的圖。
寫到檔案 – 儲存在程式所在資料夾下 Cpk_2007 329104626.txt
7.6.5.3 SPC 檔案設定
在此可設定傳至 SPC 電腦的資料類型及路徑。
Test Research Inc.
TR7007 SII User Guide – Software 225

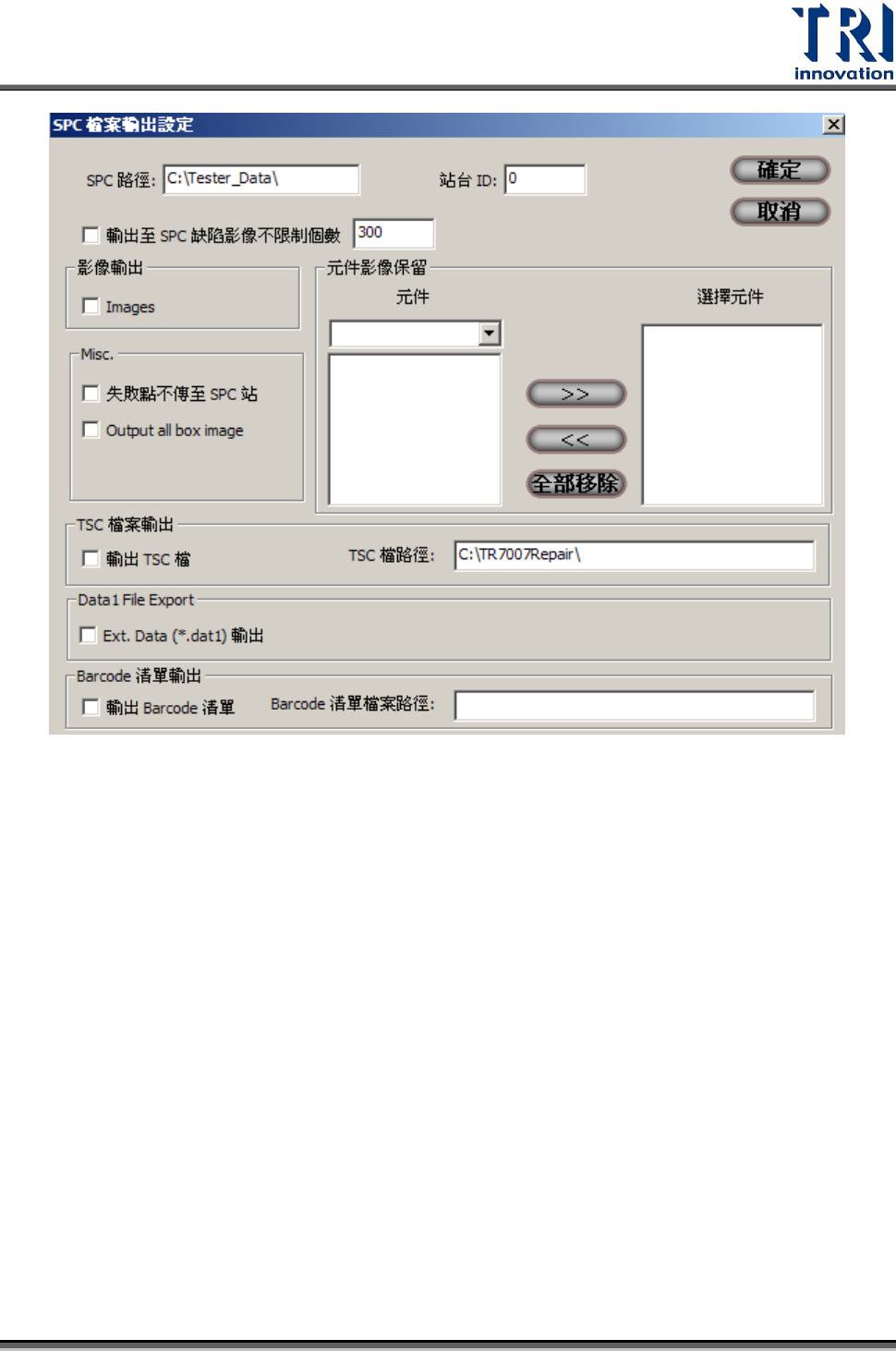

SPC 路徑：本路徑要指到 SPC 電腦的[C:\TESTER_DATA]資料夾中。
站台 ID：指定本台 SPI 的站別。
影像輸出：可選擇要是否輸出 2D 影像、3D 影像。
元件影像保留：可指定特定的元件，每次檢測結果的影像都會輸出至 SPC 電腦。
Misc.可選擇[失敗點不傳至 SPC 站]或[輸出所有檢測框影像]。
TSC 檔案輸出。
Data1 File Export。
Barcode 清單輸出。
7.6.5.4 匯出檔案至 SPC
勾選表示將檢測結果輸出到 SPC 電腦。
