TR7007 SII User Guide – Software 227
7.6.5.6 SPC 圖表設定

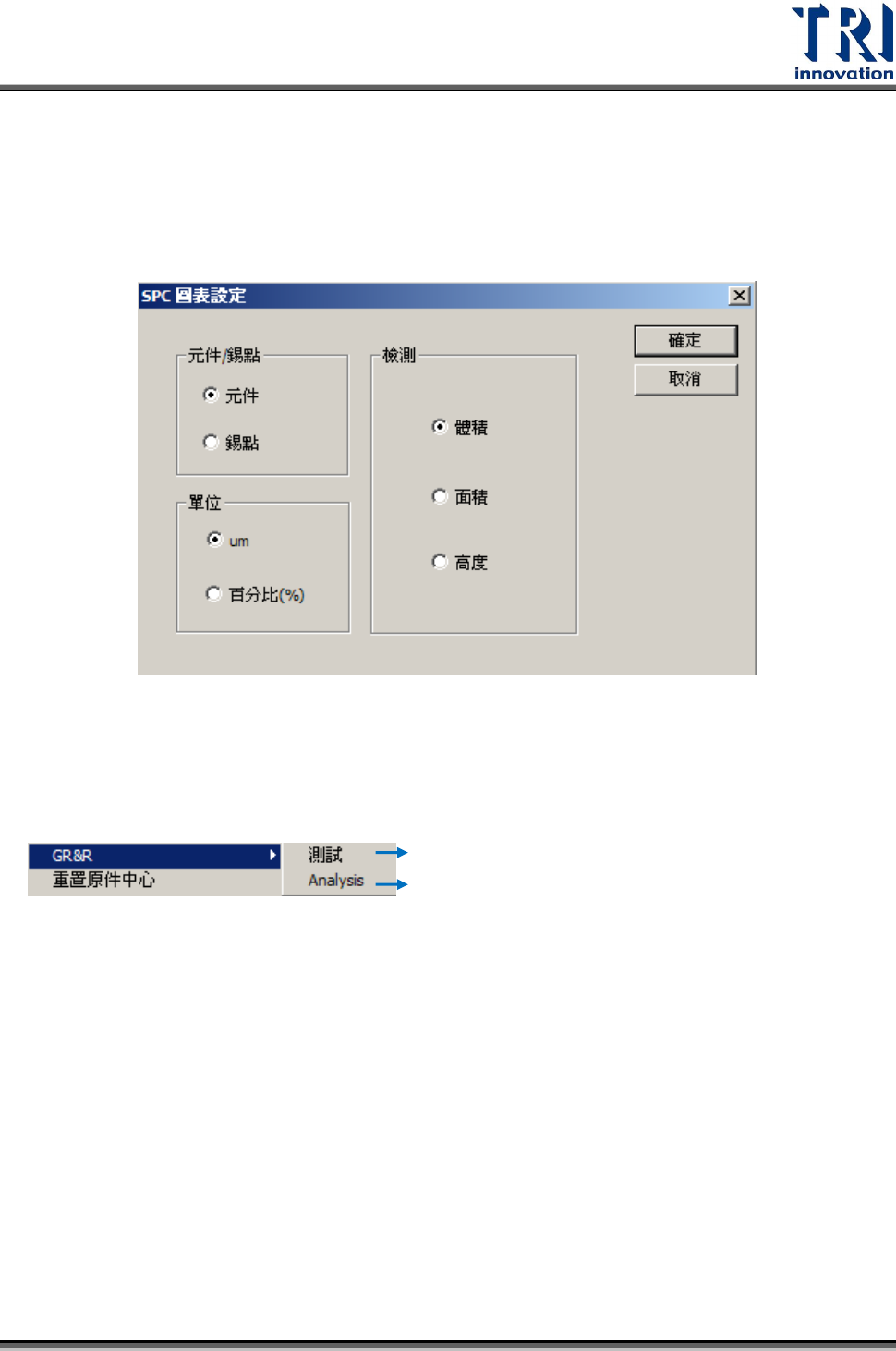

可在此選項中設定[SPC 圖表]中要顯示的內容。
7.6.6 GR&R
7.6.6.1 測試
[GR&R/測試]–按下後出現以下之對話盒可輔助蒐集資料，作為 GR&R 的測試數據。

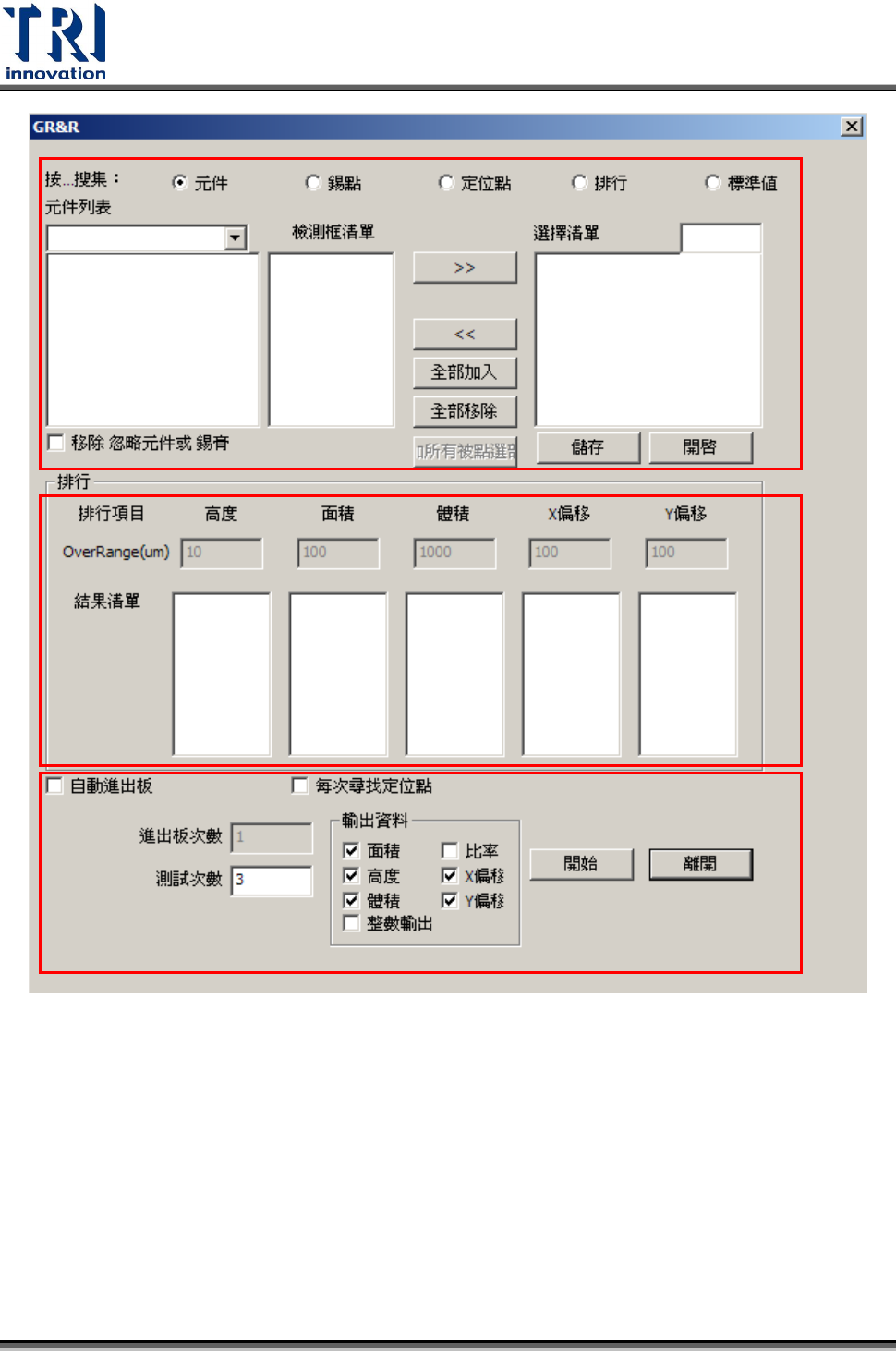

GR&R 測試
GR&R 分析
Test Research Inc.
228 TR7007 SII User Guide – Software
(1)
按…蒐集–收集資料的範圍，此部分有 5 個選項可供選擇。
元件–可根據元件蒐集，選取欲測試之元件，按下[>>]按鈕加入[選擇清單]中，測
試完後會匯出此清單中所有元件之檢測資料，此元件資料為屬於此元件之所有檢
測框平均後之結果。
錫點–可根據元件之檢測框蒐集，選取欲測試之元件檢測框，按下[>>]加入[選擇
清單]中，測試完後會匯出此清單中所有元件檢測框之檢測資料。
1
2
3
Test Research Inc.
TR7007 SII User Guide – Software 229
定位點–紀錄每次檢測時之定位點間的距離。
排行–此選項為篩選功能。
標準值–輸出特定格式，出廠驗證用。
移除忽略元件或錫膏
按 [元件]蒐集–勾選[移除忽略元件或錫膏]，則在[元件列表]內濾掉全部為忽略 的
元件。
按 [錫點]蒐集–勾選[移除忽略元件或錫膏]，則在[元件列表]內濾掉全部為忽略 的
元件 或在[檢測框清單]內濾掉部分為忽略的錫點。
元件列表–在本欄位中選取要收集的元件或錫點。
移除忽略元件或錫膏–勾選表示濾除[忽略]的元件或檢測框。
選擇清單–已經被選擇的錫點或檢測框列表。
儲存–儲存[選擇清單]及本次設定的各項參數。按下[儲存]按鈕後，可選取儲存的
路徑及檔名，將資訊儲存。
開啟–按下[開啟]按鈕，選取有儲存 GR&R 對話盒狀態的檔案，按下[確定]後載入
完成，GR&R 對話盒的各個選項會依據狀態檔案做修改。
(2)
排行–若在[按….搜尋]欄位中選擇[排行]時，才需設定本欄位，設定方式如下:
以[排行項目]中的[高度]為例，若[Over Range]輸入 20 的話，假設測試 10
次，如果檢測結果，10 次中最大與最小高度差距超過 20um（Over Range
值）的話，就會被篩選出來列在[結果清單]當中，其他項目以此類推。
(3)
自動進出板–勾選表示測試完後要自動進出板再重複測試。需在[進出板次數]欄位輸重
複次數。
每次尋找定位點–勾選表示每次測試前要先尋找定位標記。若沒有找到定位標記，會在
資料夾中儲存影像。
