Test Research Inc. TR 7007 SII Us er Guide – Sof tware 235 3. 設定完成點選 [ 確定 ] 按鈕。 4. 點選 [ 程式 /Calculate/ 標準值 ] 執行 GR&R 分析。 5. 分析結果會呈現在 [ GRR Data ] 欄位如下圖。 6. 點選 [ 檔案 / 儲存 ] 儲存分析結果，或者點選 [ 檔案 /Individual Save ] 來以面積、 X 偏…
Test Research Inc.
234 TR7007 SII User Guide – Software

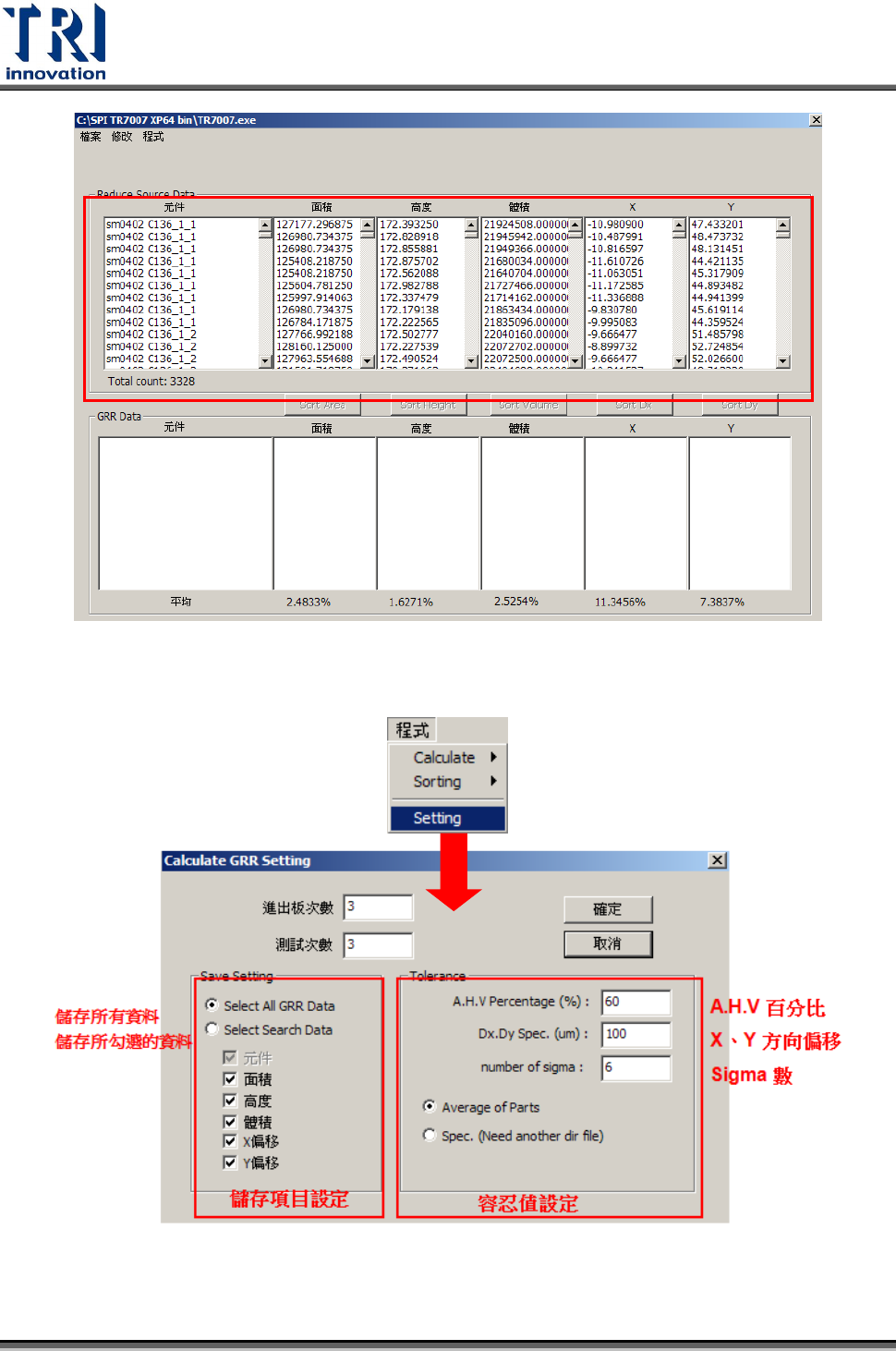

2. 點選[程式/Setting]設定 GR&R 分析參數如下圖
Test Research Inc.
TR7007 SII User Guide – Software 235
3. 設定完成點選[確定]按鈕。

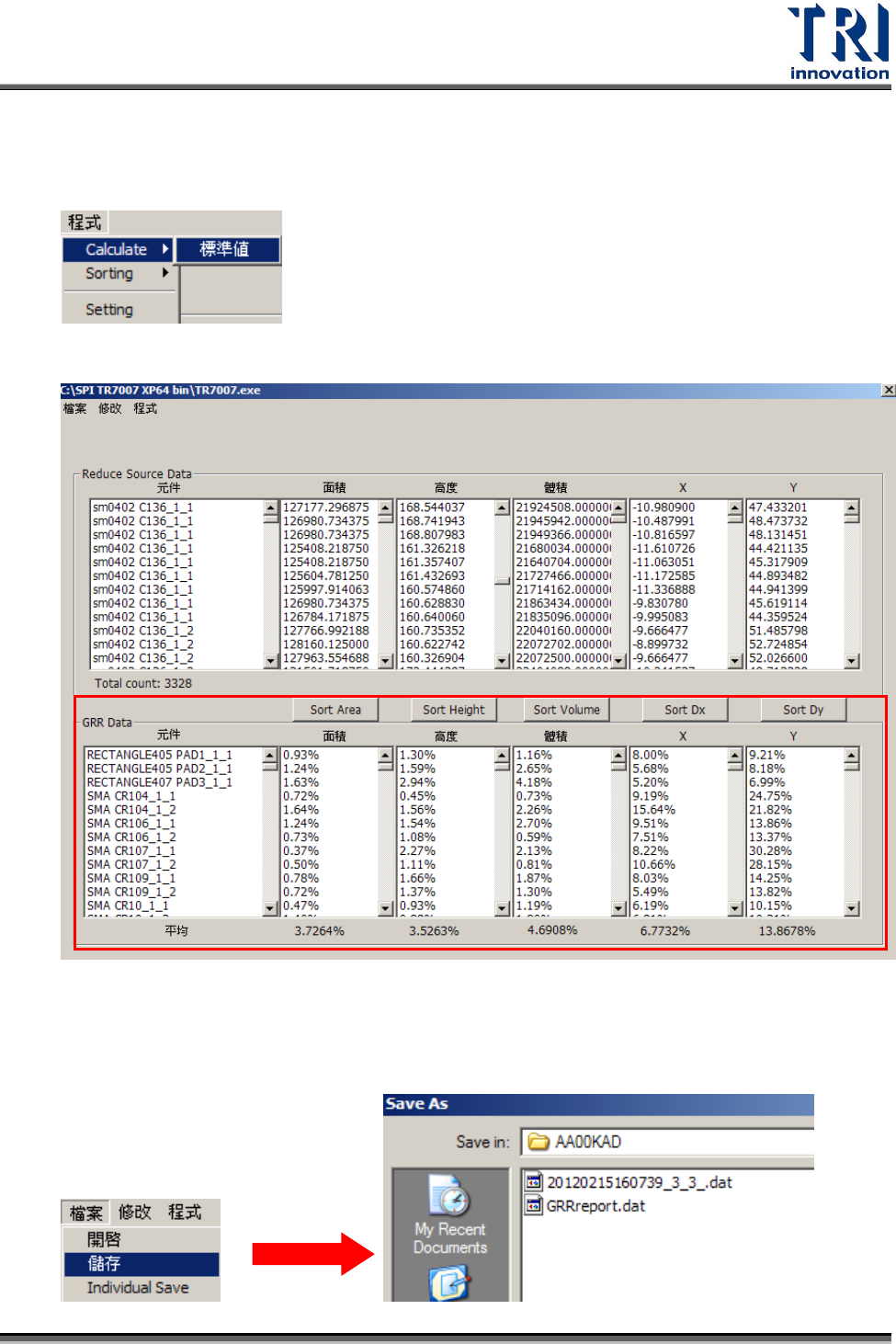

4. 點選[程式/Calculate/標準值]執行 GR&R 分析。
5. 分析結果會呈現在[GRR Data]欄位如下圖。

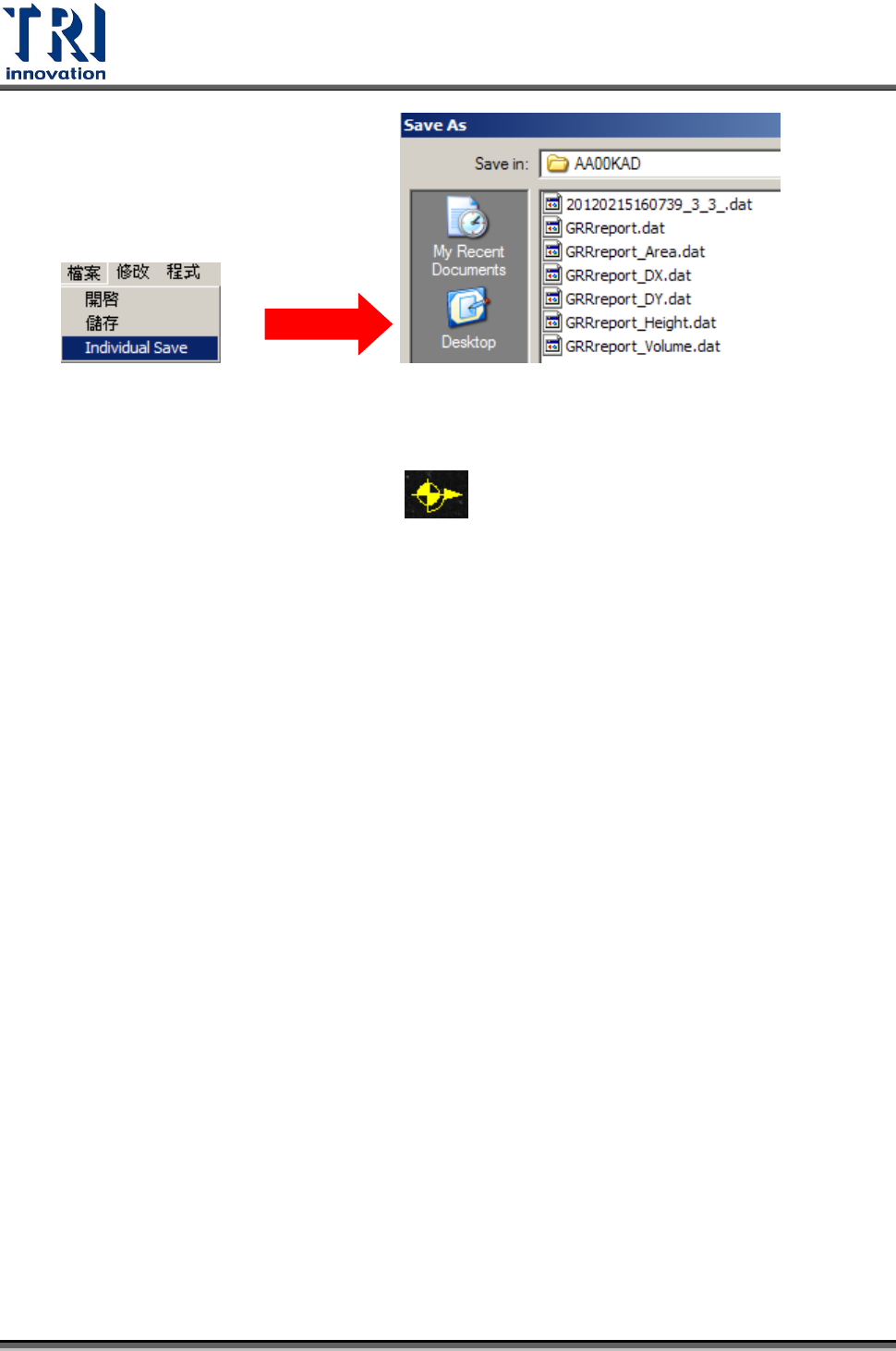

6. 點選[檔案/儲存]儲存分析結果，或者點選[檔案/Individual Save]來以面積、X 偏
移、Y 偏移、高度和體積的 GR&R 分析結果資料個別儲存
Test Research Inc.
236 TR7007 SII User Guide – Software
7.6.7 重製元件中心
對於所有元件重設元件的中心位置。以 圖形表示。
7.6.8 長條圖顯示
按下此按鈕可顯示點選的檢測框的灰階直方圖。需將影像切換到[2D/3D Image]查看檢
測框內的灰階直方圖。
第一個圖代表搜尋範圍內的資訊，第二個圖代表檢測框內的資訊，第三個圖代表的是
僅搜尋範圍(不包含檢測框內),第一個圖減第二個圖的資訊。
