Test Research Inc. 238 TR 7007 SII User Guid e – Softwar e p0 – Base 在檢測框的搜尋範圍中佔的比例。 p1 –錫點在檢測框的搜尋範圍中佔的比例。 range(um) –搜尋範圍中最高與最低點的差異值。 7.6.9 移動控制 是否顯示移動控制視窗。 7.6.10 使用者管理 管理使用者工具 關閉–關閉此對話框。 增加–新增一個使用者名稱。輸入使用者名稱、密碼以及權限種類後…
Test Research Inc.
TR7007 SII User Guide – Software 237

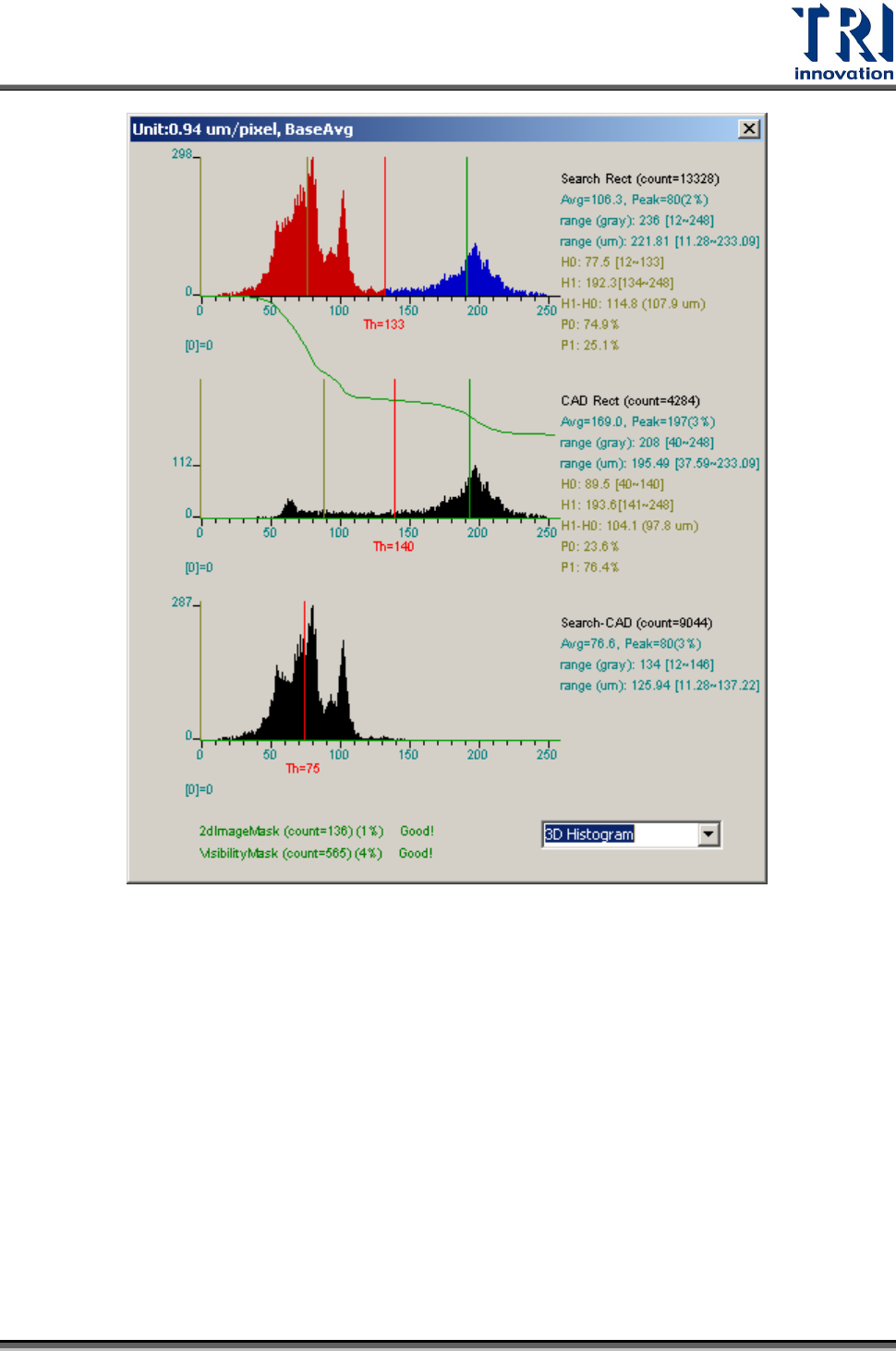

X 軸-表示高度(此處高度以灰階值 0~255 作為級距來表示，單位換算在視窗最上
方)。以此圖為例，錫膏與 base 的高度差 H1-Ho 為：
114.8˙0.94(µm/pixel) = 107.9µm
Y 軸-表示累計量。圖中的紅點與藍點表示所點選的檢測框的搜尋範圍中每一畫素其高
度的分佈狀況。紅線表示系統判定錫點與 Base 的門檻值，綠色表示系統判定錫點的高
度，黃線表示系統判定 Base 的高度。
Th–系統判定錫點與 Base 的門檻值。
H0–系統判定 Base 的高度。
H1–系統判定錫點的高度。
Test Research Inc.
238 TR7007 SII User Guide – Software
p0–Base 在檢測框的搜尋範圍中佔的比例。
p1–錫點在檢測框的搜尋範圍中佔的比例。
range(um)–搜尋範圍中最高與最低點的差異值。
7.6.9 移動控制
是否顯示移動控制視窗。

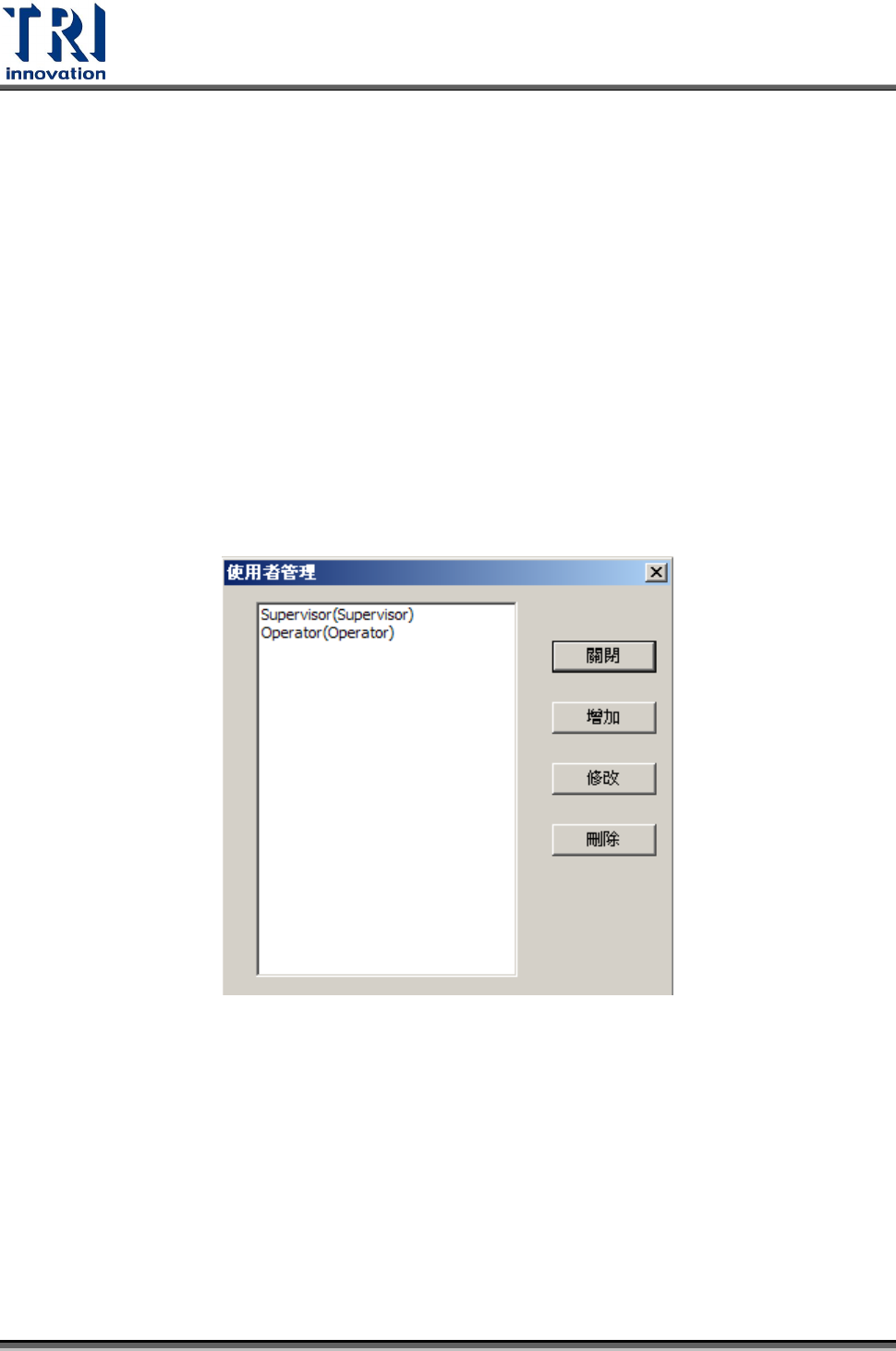

7.6.10 使用者管理
管理使用者工具
關閉–關閉此對話框。
增加–新增一個使用者名稱。輸入使用者名稱、密碼以及權限種類後按下[OK]按鈕即新
增完成。
Test Research Inc.
TR7007 SII User Guide – Software 239
修改–點選一個使用者名稱後按下此按鈕可編輯本使用者的密碼及權限。
刪除–點選一個使用者名稱後按下此按鈕可刪除之。
7.6.11 密碼設定
按下此按鈕可以更改目前使用者的密碼。
7.6.12 語言
按下此按鈕可以更改介面的語言。
