Test Research Inc. 244 TR 7007 SII User Guid e – Softwar e 啟動自動板寬–開啟自動板寬功能（需要有自動板寬硬體套件） 檢測前出板 當檢測失敗 PCB 流回到進板位置 - 勾選代表開啟此功能 Inspection Cycle per Load/Unload 邊掃邊檢 7.6.14 選單設定 可利用此功能編輯各權限的使用者可以使用的功能。
Test Research Inc.
TR7007 SII User Guide – Software 243
抽樣測試–打勾表示啟動抽樣檢驗的功能，後面的數字可自行輸入，表示每幾片板子檢
測一片。
取消重疊重試–檢測框在接圖處，如果 fail，會切換到另外一張圖再做一次檢測。

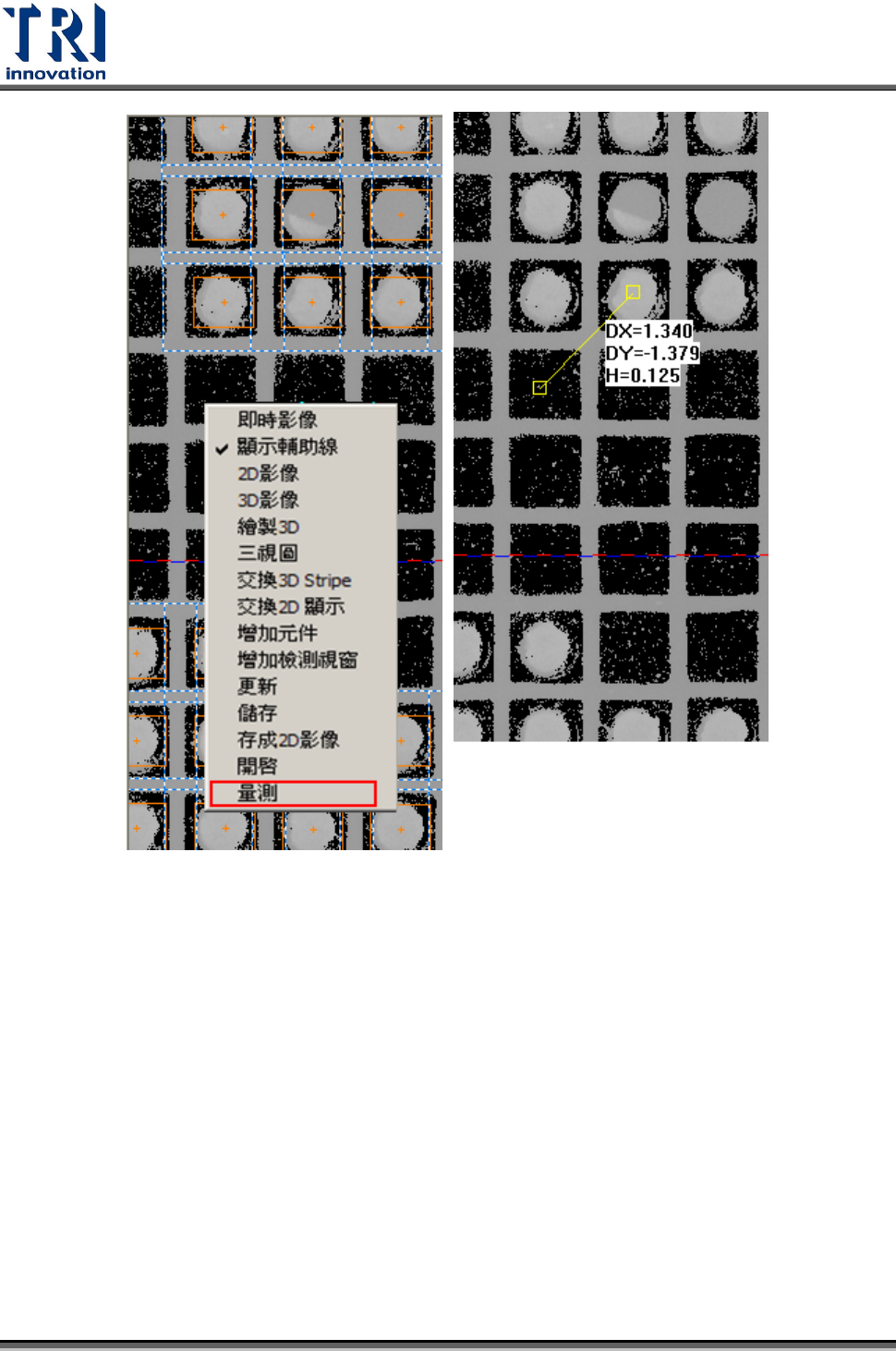

FOV 高度量測尺寸–本功能是配合[量測]功能(位於 3D 的 FOV 影像下對檢測框以外的
區域按滑鼠右鍵，出現的功能表中)進行設定，在此可輸入欲進行量測的面積大小，以
滑鼠左鍵按在在 3D FOV 影像上，並拖曳至欲量測區，系統即會根據此處所設定的面
積大小進行高度的量測，結果顯示在螢幕上。
Test Research Inc.
244 TR7007 SII User Guide – Software
啟動自動板寬–開啟自動板寬功能（需要有自動板寬硬體套件）
檢測前出板
當檢測失敗 PCB 流回到進板位置-勾選代表開啟此功能
Inspection Cycle per Load/Unload
邊掃邊檢

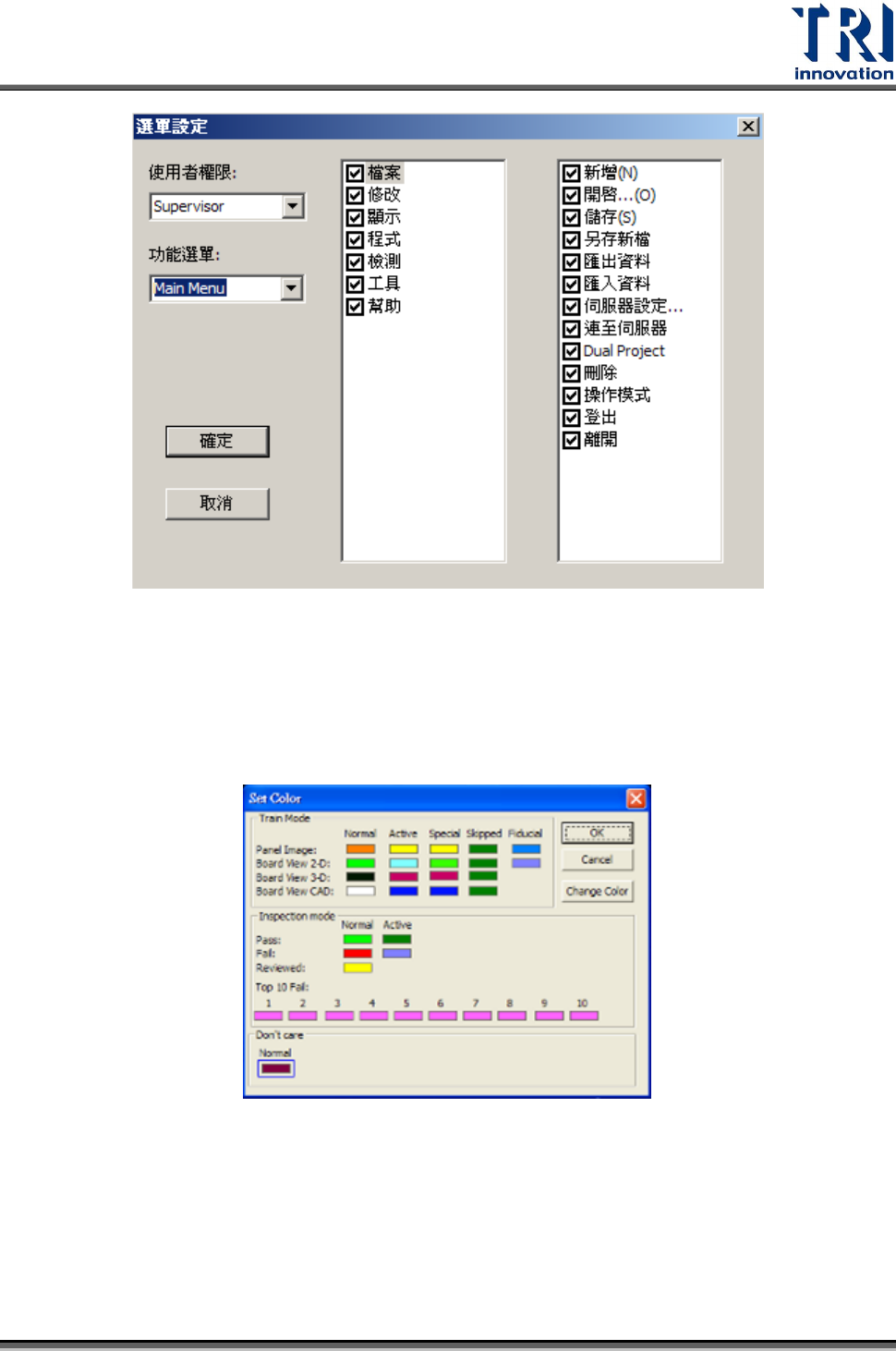

7.6.14 選單設定
可利用此功能編輯各權限的使用者可以使用的功能。
Test Research Inc.
TR7007 SII User Guide – Software 245
7.6.15 顏色設定
可利用此功能自訂系統顯示的顏色。先點選該顏色方塊後，按下[Change Color]按
鈕，接著選取需要的顏色後，按下[OK]按鈕即完成設定。
