Test Research Inc. 16 TR 7007 SII User Guid e – Softwar e 3) 出現元件位置圖，綠色表示位於反面的元件，紅色表示位於正面的元件，可在大 圖上按滑鼠右鍵，並選擇 [ 只顯示正面 ] ，僅確認位於正面的元件即可。 4) 確認資料是否正確。
Test Research Inc.
TR7007 SII User Guide – Software 15
2.6 檢視元件資料
檢視元件資料表中的資料是否與待測板相同。若有需要可將資料進行編輯，使其符合
多連板資訊。
1) 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用這些工具
將元件資料進行編輯，直到資料符合實際資料為止。
2) 按下[Board View]。
Test Research Inc.
16 TR7007 SII User Guide – Software

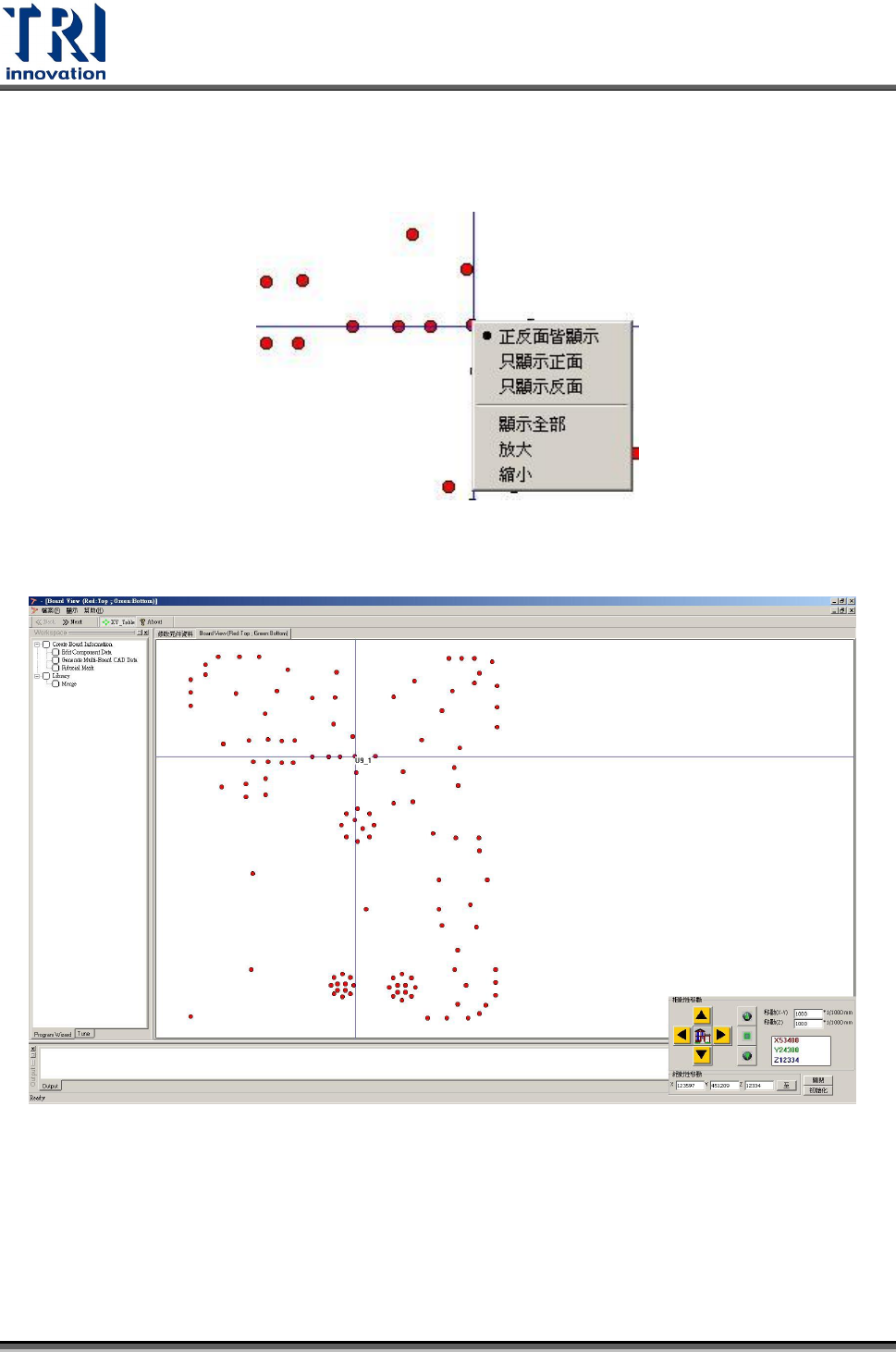

3) 出現元件位置圖，綠色表示位於反面的元件，紅色表示位於正面的元件，可在大
圖上按滑鼠右鍵，並選擇[只顯示正面]，僅確認位於正面的元件即可。
4) 確認資料是否正確。
Test Research Inc.
TR7007 SII User Guide – Software 17
5) 確認元件資料無誤後按[Next]以進行下一步驟
6) 系統會出現是否關閉視窗對話框，按下[確定]才可進行下一步。
產生 記號表
示此步驟完成
2.7 產生多連板元件資料
對於使用 SPI 檔案的情況下，系統會自動將待測板的多連板資訊列出，確認無誤後，
直接按[Next]，進行下一步驟。
