Test Research Inc.
TR7007 SII User Guide – Software 261
2) 將[工具/線上元件分析/匯出檔案至 SPC]選項打勾。
3) 選擇[工具/線上元件分析/ SPC 檔案設定]開啟設定對話方塊，將[SPCPath]設定為
[R:\]，另外再設定其他相關資訊。
4) 開始檢測。
7. 程式跨機台使用

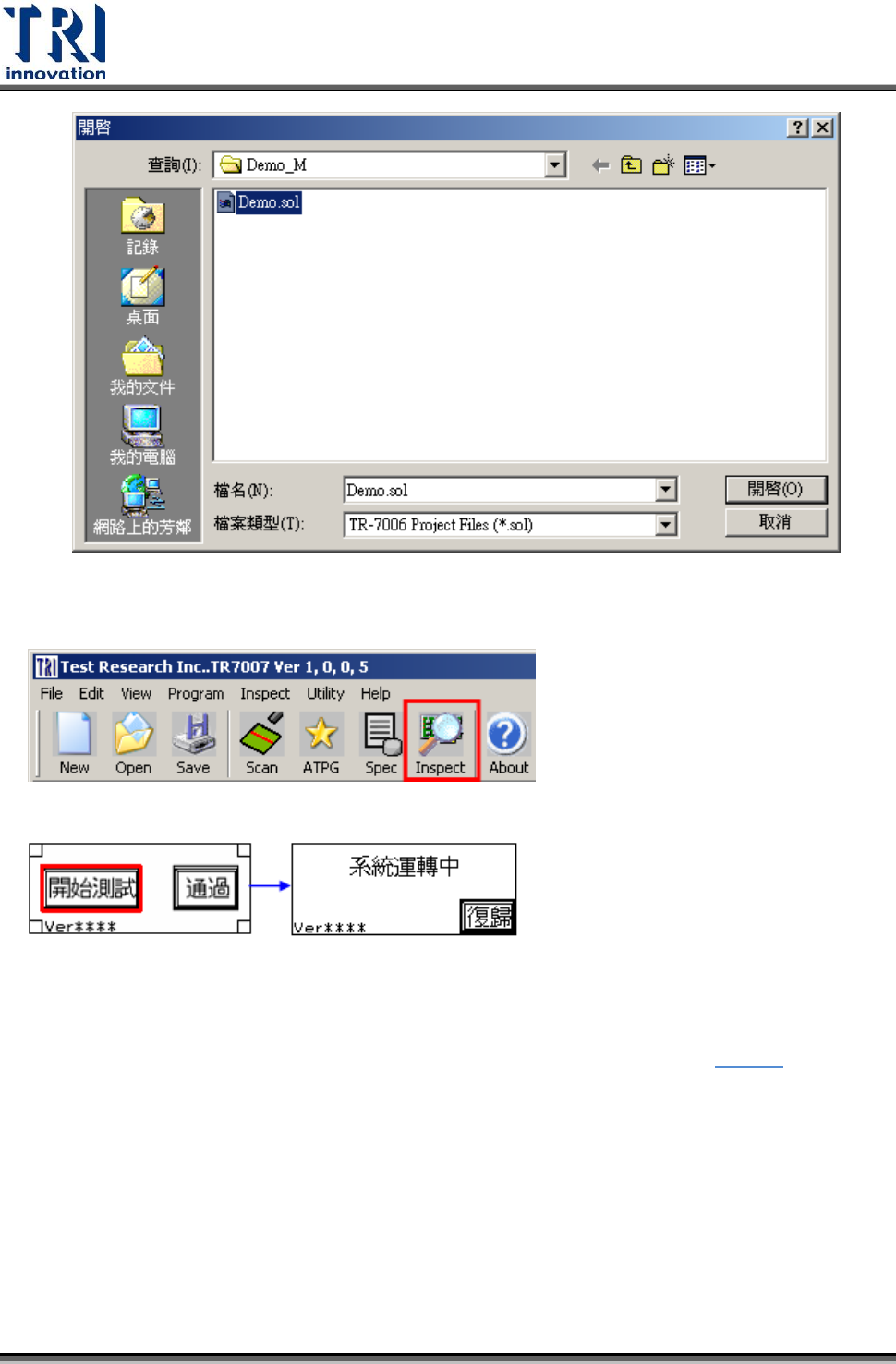

1) 將程式(*.sol )檔案複製到另一機台上
2) 在新機器上開啟此程式，並將電路板進板。
3) 點選[Program\Get Board Size]來設定電路板大小。
4) 點選[Program\Scan Panel]來擷取電路板大圖。
5) 點選[Inspection\Search Fid Mark\Search in This Panel]，在此大圖上尋找定位
點，確定所設定的定位點都可以被尋找到。若找不到定位點時須重新掃圖或嘗試
重新設定定位點。
6) 儲存檔案
Test Research Inc.
262 TR7007 SII User Guide – Software
7) 按下[Inspect]開始檢測
8. 結束測試
1) 按下人機鍵面上之[復歸]鈕以停止繼續進板。
2) 按下鍵盤上之 Esc 案鈕來停止檢測中的程式。
3) 按下 案鈕來關閉 TR7007 主程式。
4) 按下 TR7007 主電腦之[開始/關機]將電腦關閉。
5) 若有 Motion PC 亦須將其先行關閉。
6) 將前方電源開關逆時針方向轉動來關閉電源。
7) 關閉機器後方斷路器。
