Step2. 系統會將攝影機自行移動到所在元件位置
CAD 無對位標記點座標
Step1. 按下[無 CAD]按鈕。
Test Research Inc.
20 TR7007 SII User Guide – Software
Step2. 系統會出現[請先取得進板角度]對話方塊，按下[是]按鈕，先行設定進板角
度。
Step3. CAD 檔的座標為直角 0 度座標，但進板時的角度並不為 0 度，所以必須先得
知目前進板的角度，再根據此角度及 CAD 檔案的座標來產生對位標記在
CAD 上的座標，如此才會得到正確的結果。取得進板角度的方式是在待測板
中取得三個元件的座標位置，再去推算進板時的角度。以這片板子上任何三
點作為參考點都可以，但一般建議尋找距離相距較遠且位置為對角線位置的
元件較佳，且建議找 Chip 類元件且三個元件大小相同，作程式的速度可以加
快。步驟如下。

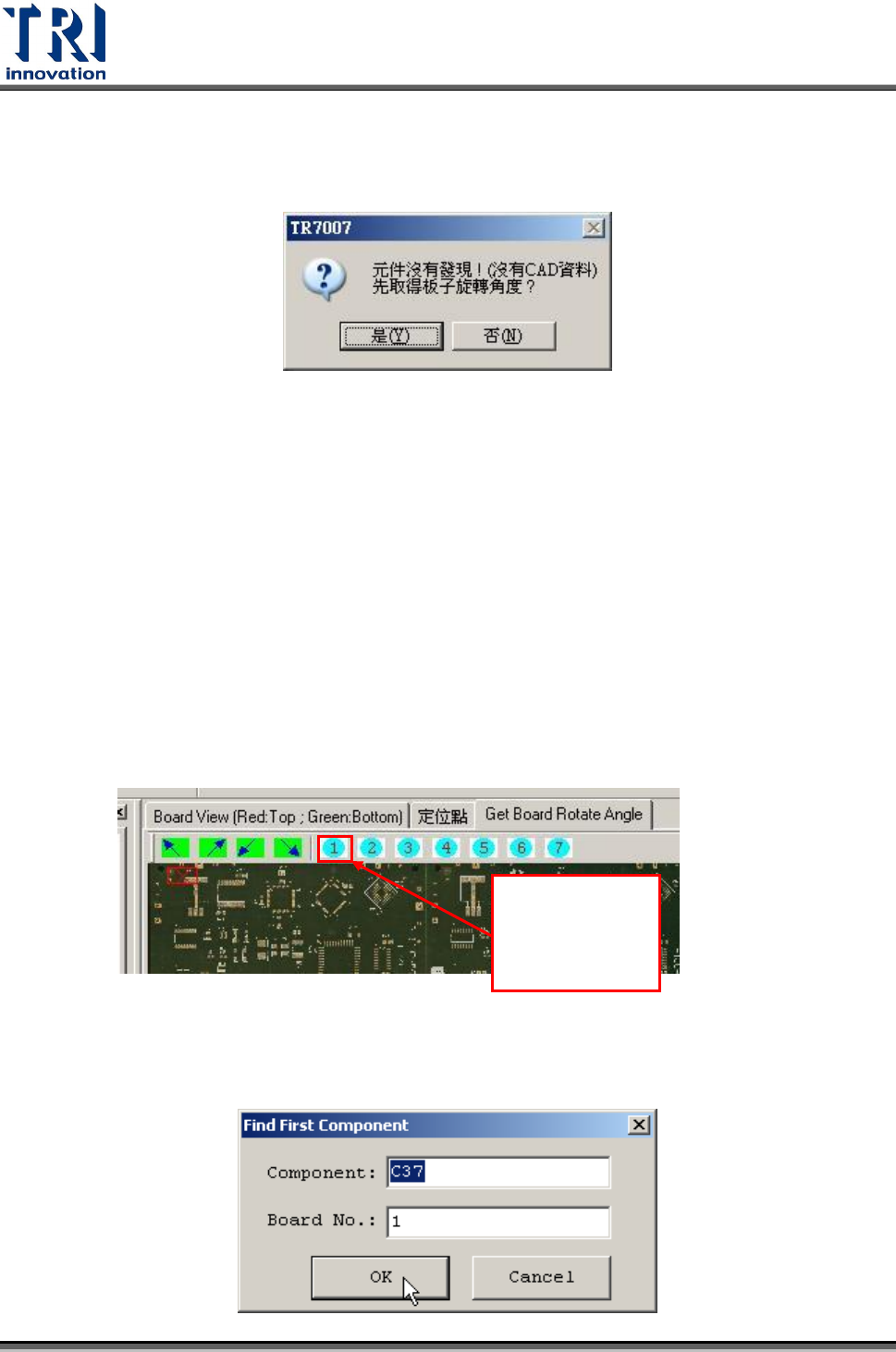

1. 進入[Get Board Rotate Angle]頁籤，按照步驟 1 至步驟 7 完成進板角
度的取得，首先按下 1 號按鈕。
2. 出現[Find First Component]對話方塊，在元件名稱中輸入第一個參考
元件的名稱，接著按下[OK]。
按下此鈕設定
第一參考元件
Test Research Inc.
TR7007 SII User Guide – Software 21
3. 將攝影機中心位置(影像紅色十字線中央)移動至該元件中心位置上方，可
調整黃色輔助框至 Pad 大小使能更準確找到元件中心位置。
