Test Research Inc. 28 TR 7007 SII User Guid e – Softwar e 2.9 主程式參數設 定 2.9.1 搜尋對位標記 1) 選擇 [ 檢測 / 搜尋對位標記 / 在面板中搜尋 ] 2) 定位點找到後所有的檢測框會出現。
Test Research Inc.
TR7007 SII User Guide – Software 27
12) 若對所學習的影像不滿意可以按[ ]按鈕刪除，選擇需要刪除的對位點號碼後將
之刪除。
13) 按[Next]
14) 出現關閉視窗訊息請按[確定]。
15) 按下關閉按鈕將 ATPG 步驟視窗關閉。
Test Research Inc.
28 TR7007 SII User Guide – Software
2.9 主程式參數設定
2.9.1 搜尋對位標記
1) 選擇 [檢測/搜尋對位標記/在面板中搜尋]
2) 定位點找到後所有的檢測框會出現。
Test Research Inc.
TR7007 SII User Guide – Software 29

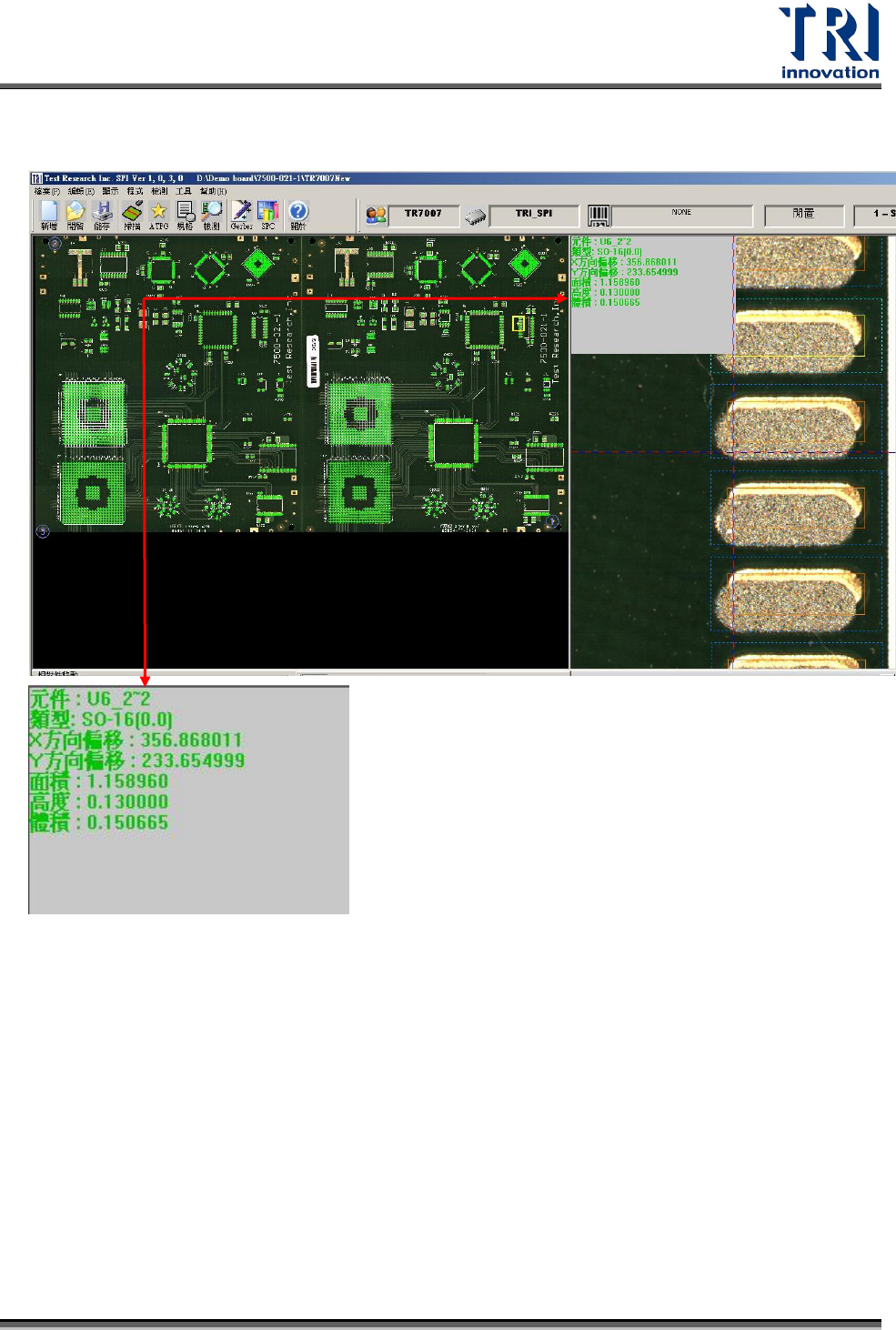

3) 檢測框展開後顯示畫面如下。
2.9.2 調整檢測框位置
確認是否所有檢測框位置都在至錫點位置上。若檢測框之偏移有一致性則可以選取多
個檢測框後一次移動。可使用鍵盤上之上下左右鍵移動選取的檢測框，或使用滑鼠直
接拖曳。
可以直接以滑鼠拖曳改變檢測框大小。若要一次改變多個檢測框大小，須先選取所需
改變的檢測框後，按下[Ctrl]+鍵盤的上下鍵來改變 Y 方向長度，按下[Ctrl]+鍵盤的左
右鍵來改變 X 方向長度；按下[Shift] +鍵盤的上下鍵來改變 Y 方向位移，按下[Shift] +
鍵盤的左右鍵來改變 X 方向位移。
