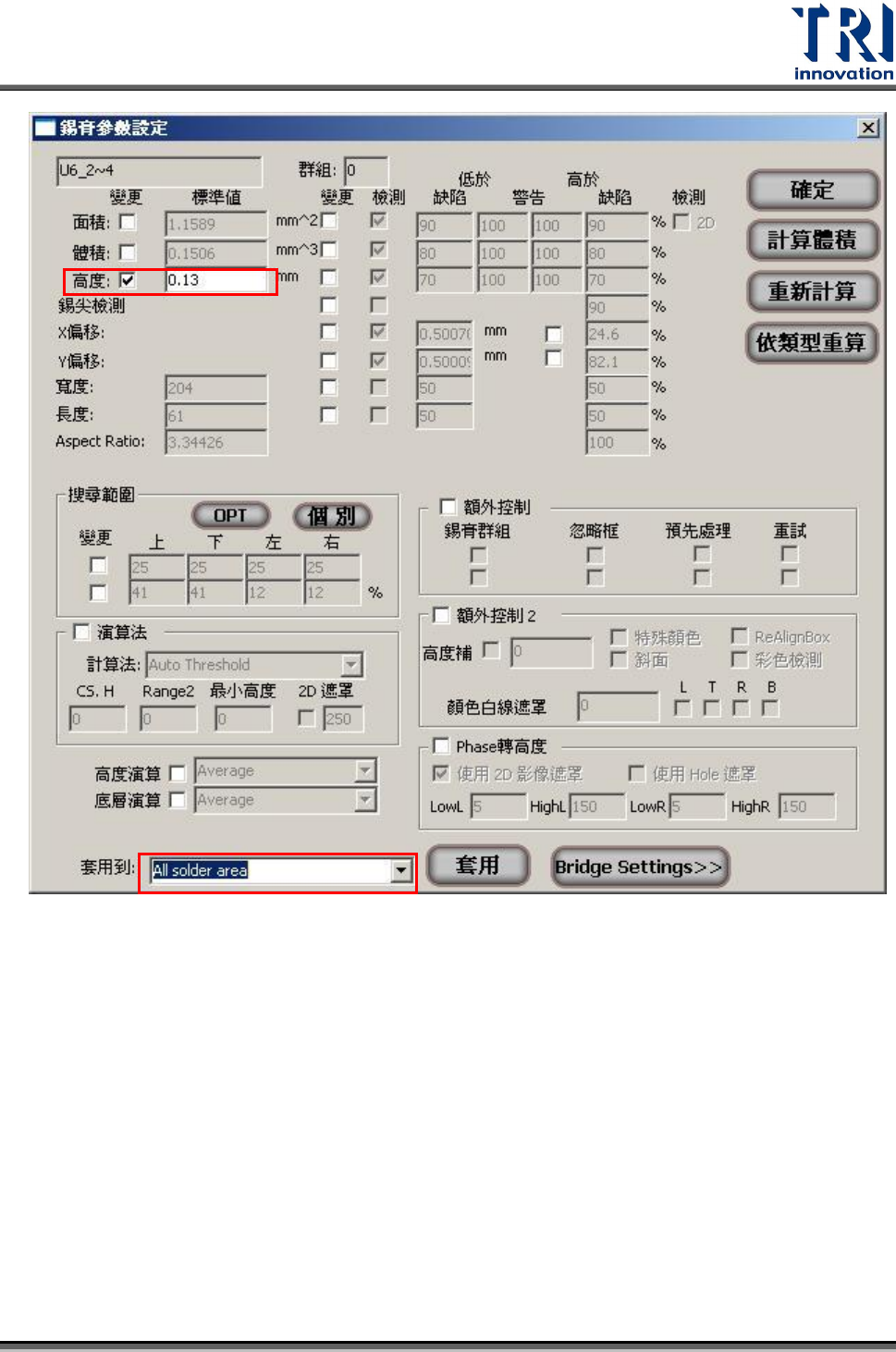

2) 使用 SPI 檔案時，已經有面積資訊。勾選 [高度]，輸入鋼板厚度，並選擇[All
solder area]後，按下[套用]按鈕，系統即將勾選的高度值設為檢測框參數。
Test Research Inc.
TR7007 SII User Guide – Software 35
Test Research Inc.
36 TR7007 SII User Guide – Software

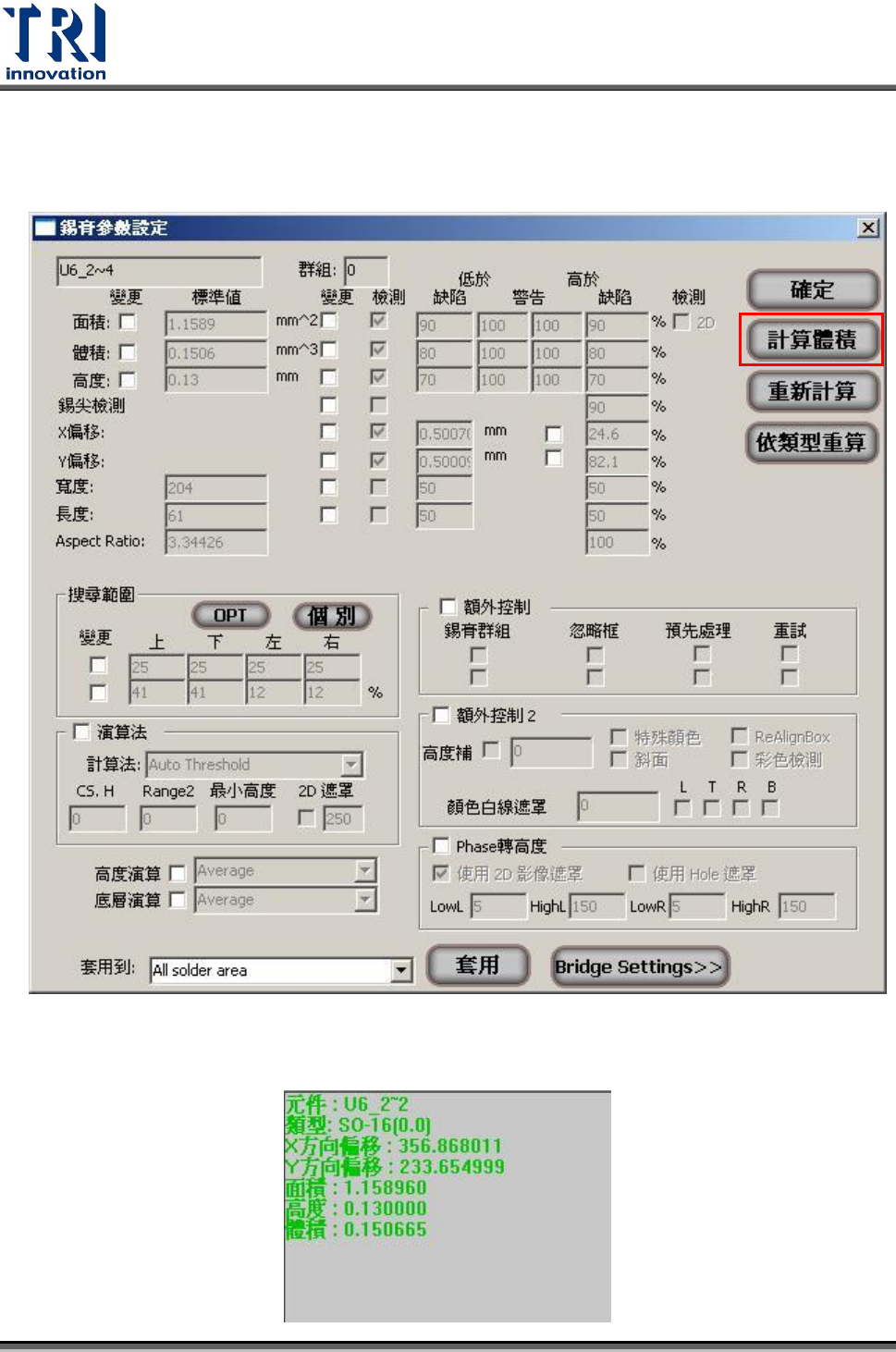

3) 按下[計算體積]按鈕，系統會自動以[面積]標準值 x[高度]標準值的結果作為[體積]
的標準值。
4) 點選檢測框時會在 FOV 之左上角顯示參數設定資訊。
