低錫橋檢測–勾選表示加強檢測錫膏印刷時產生的低部連錫。由於在助焊劑較多的情況
下，會產生高度較低的連錫現象，此時勾選本項目則系統會將 Base 的基準降低，並使
用上述參數判斷出低部連錫。
3) 將各參數設定完成並選擇套用範圍後，按下[套用]即可更新設定。
4) 檢測–點選表示檢測本板子的影像。
5) 離開–點選表示關閉本視窗。
2.9.6 參數微調
對於本片板子檢測並微調參數
1) 按下鍵盤上[I]鍵即可預檢這片板子，出現綠色表示 PASS，紅色表示 FAIL。
2) 針對 FAIL 的部分調整參數，直到程式穩定為止。
也可對其他標準板檢測並微調參數
Test Research Inc.
TR7007 SII User Guide – Software 39
1) 可多拿幾片標準板，選擇[檢測/ 模式/ 手動確認良板數/率]
2) 按下[檢測/檢測]或[ 按鈕]進行檢測並針對結果調整參數。
2.10 開始檢測
1) 在[檢測/模式]選擇檢測模式。
自動確認模式–連續檢測，遇到不良不會停下來。
手動確認良板數/率–連續檢測但遇不良時則會停下，待使用者確認。

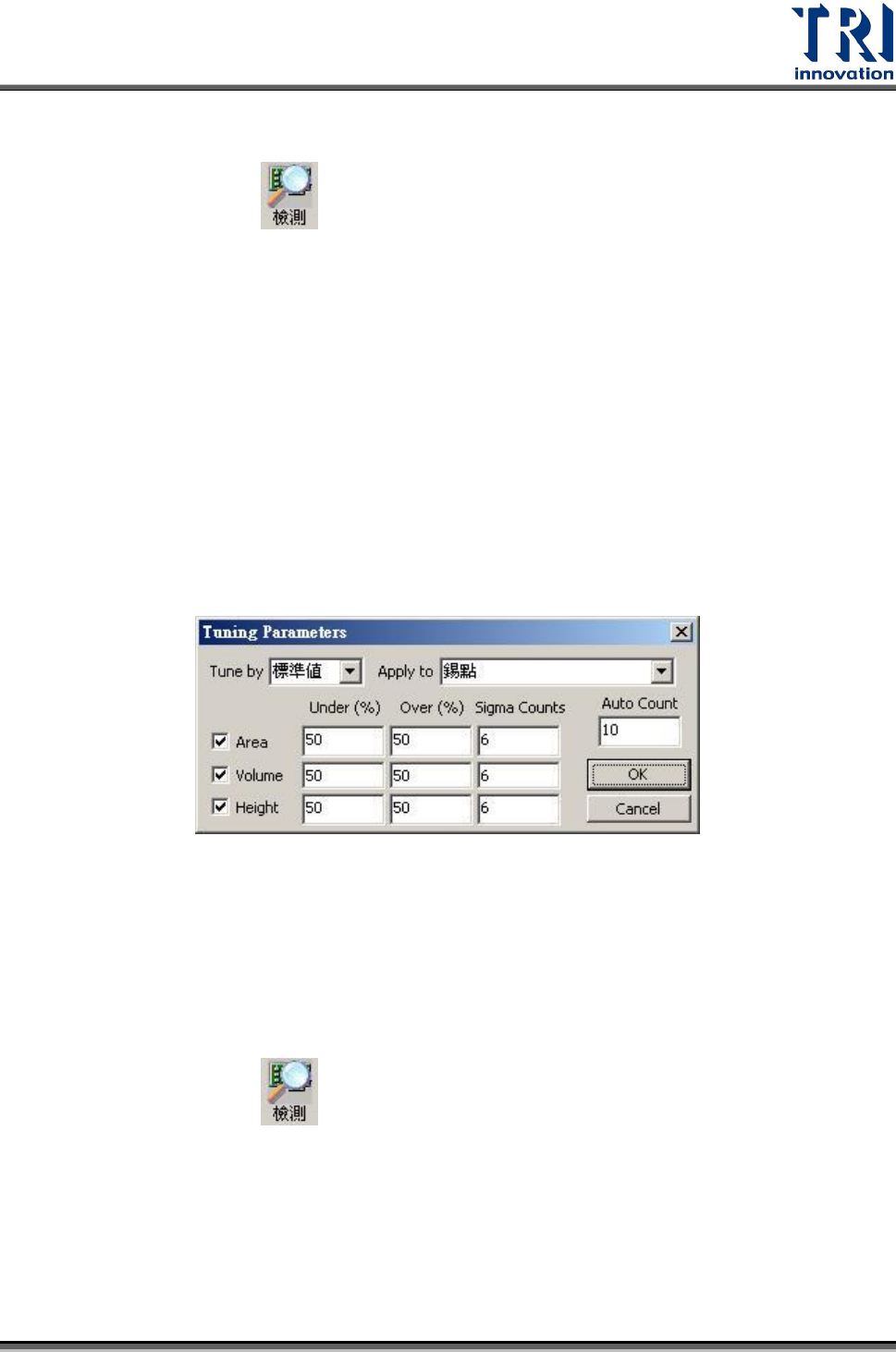

調整–選擇此模式後，會出現下列設定視窗，機台會自動調整參數，設定檢測規格。本
選項為連續檢測但遇不良時會停下來，待使用者確認，只有在人員需確認 PASS 的檢
測結果才會列入計算。
自動調整模式–選擇此模式後，會出現下列設定視窗，機台會自動調整參數，設定檢測
規格。本選項為連續檢測但遇不良時不會停下，只有 PASS 的檢測結果才會列入計
算。
略過模式–檢測結果永遠顯示通過。
2) 按下[檢測/檢測]或[ 按鈕]進行檢測
Test Research Inc.
40 TR7007 SII User Guide – Software
2.11 檢測完畢影像
2.11.1 大圖影像
會將檢測有缺點的檢測框以紅色十字顯示，目前所在缺點位置以黃色方框標示出來，
並將目前點選到的檢測框以黃色十字顯示。
2.11.2 FOV 影像
顯示在[Fail Status]所點選的瑕疵的影像。
1.
2.
3.
