Test Research Inc.
42 TR7007 SII User Guide – Software
重置 SPC 資料：點選後跳出視窗詢問是否重置 SPC 資料，選擇[OK]則直通率
與瑕疵元件前 10 名資料會清除。
Test Research Inc.
TR7007 SII User Guide – Software 43

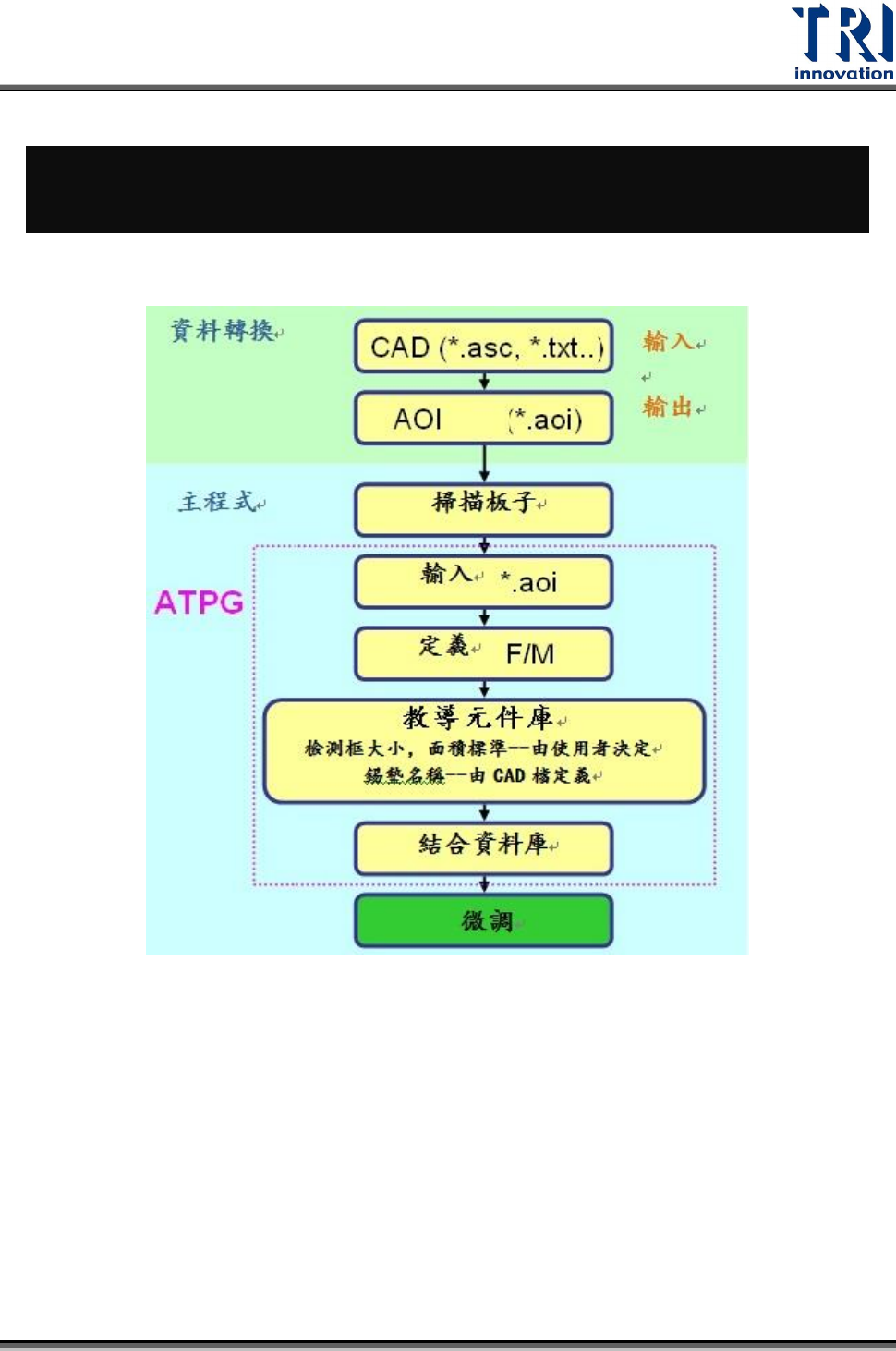

3 其他程式製作方式
3.1 使用 AOI 檔
(F/M：Fiducial Mark 對位標記)
Step1. 設定待測板大小
Step2. 擷取機板大圖
Step3. 啟動 ATPG(自動檢測程式產生器)流程
Step4. 載入 AOI 檔案
在建立新程式時須將 CAD 檔案轉檔成為 TR7007SII 可以使用的 AOI 檔案(*.aoi)。系統
目前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若原始的 CAD 檔案為
Test Research Inc.
44 TR7007 SII User Guide – Software
FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使用[FabMaster]轉檔程式將
CAD 檔轉為 AOI 檔。若是其他類型的 CAD，則使用者須先將其編輯為含有[元件名
稱]、[X 方向座標]、[Y 方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程
式將檔案轉成 AOI 檔。將 CAD 檔轉換成為 AOI 檔案步驟如下。
1. 按下[轉譯器(T)]。
2. 轉檔工具對話視窗
