Test Research Inc. TR 7007 SII Us er Guide – Sof tware 45 3. 輸入來源檔案 按下此按鈕以瀏 覽來源檔案位置 勾選 [A OI 檔案轉檔工 具 ] 選擇轉檔工具，系統 預設之 轉檔工具有 [FA BMaster] 及 [Default] 兩種
Test Research Inc.
44 TR7007 SII User Guide – Software
FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使用[FabMaster]轉檔程式將
CAD 檔轉為 AOI 檔。若是其他類型的 CAD，則使用者須先將其編輯為含有[元件名
稱]、[X 方向座標]、[Y 方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程
式將檔案轉成 AOI 檔。將 CAD 檔轉換成為 AOI 檔案步驟如下。

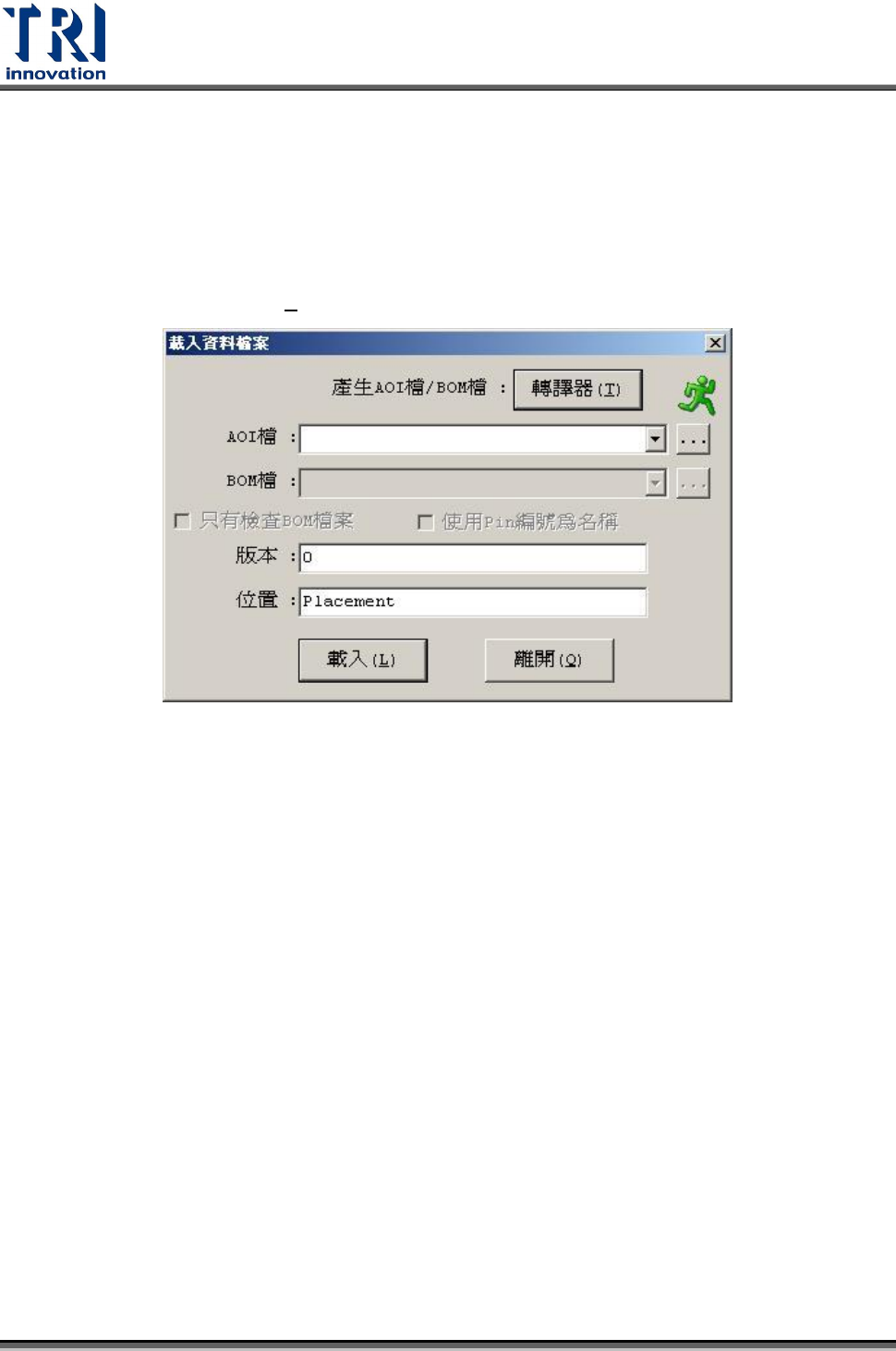

1. 按下[轉譯器(T)]。
2. 轉檔工具對話視窗
Test Research Inc.
TR7007 SII User Guide – Software 45

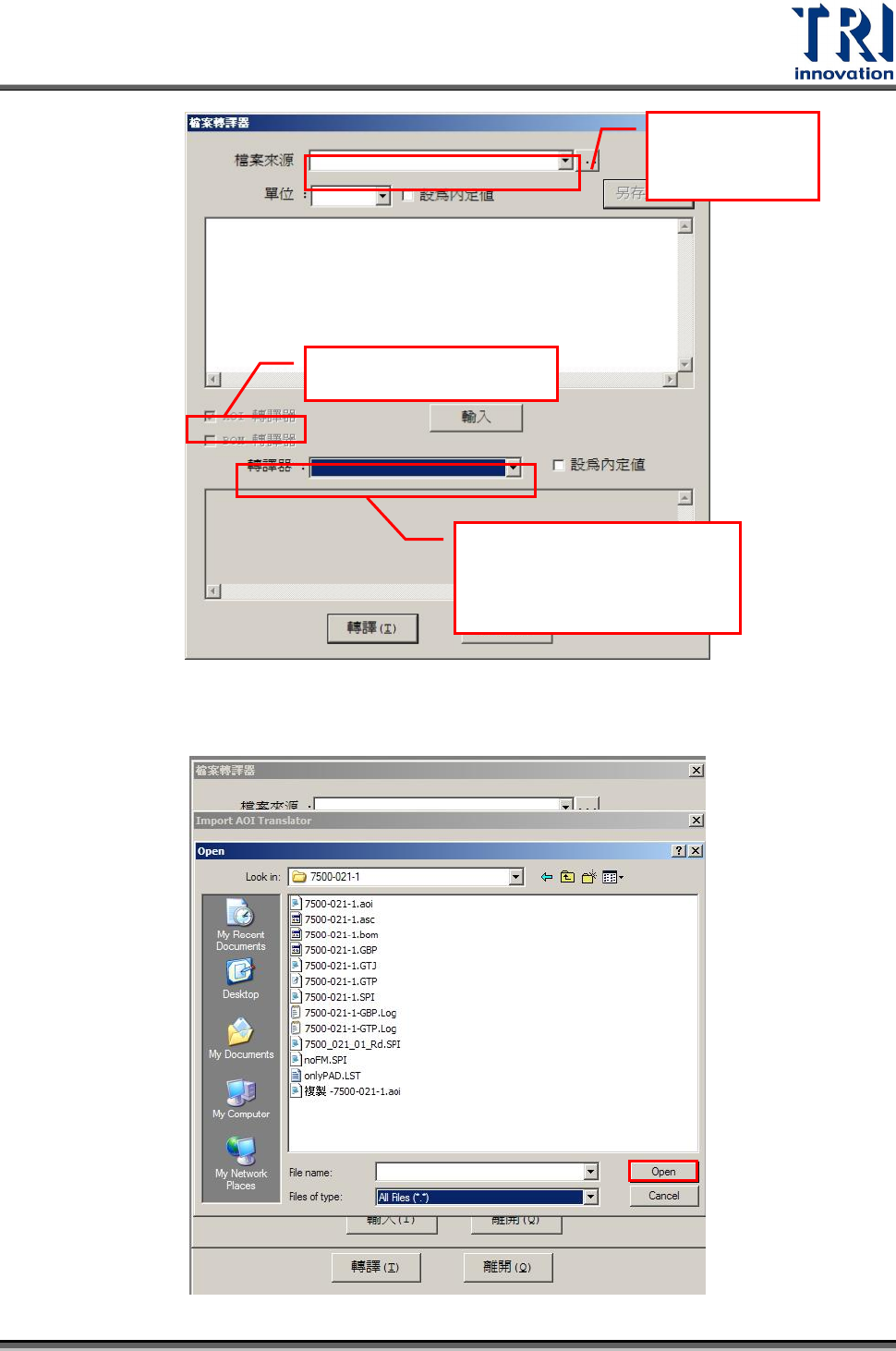

3. 輸入來源檔案
按下此按鈕以瀏
覽來源檔案位置
勾選[AOI 檔案轉檔工具]
選擇轉檔工具，系統預設之
轉檔工具有[FABMaster]及
[Default]兩種
Test Research Inc.
46 TR7007 SII User Guide – Software

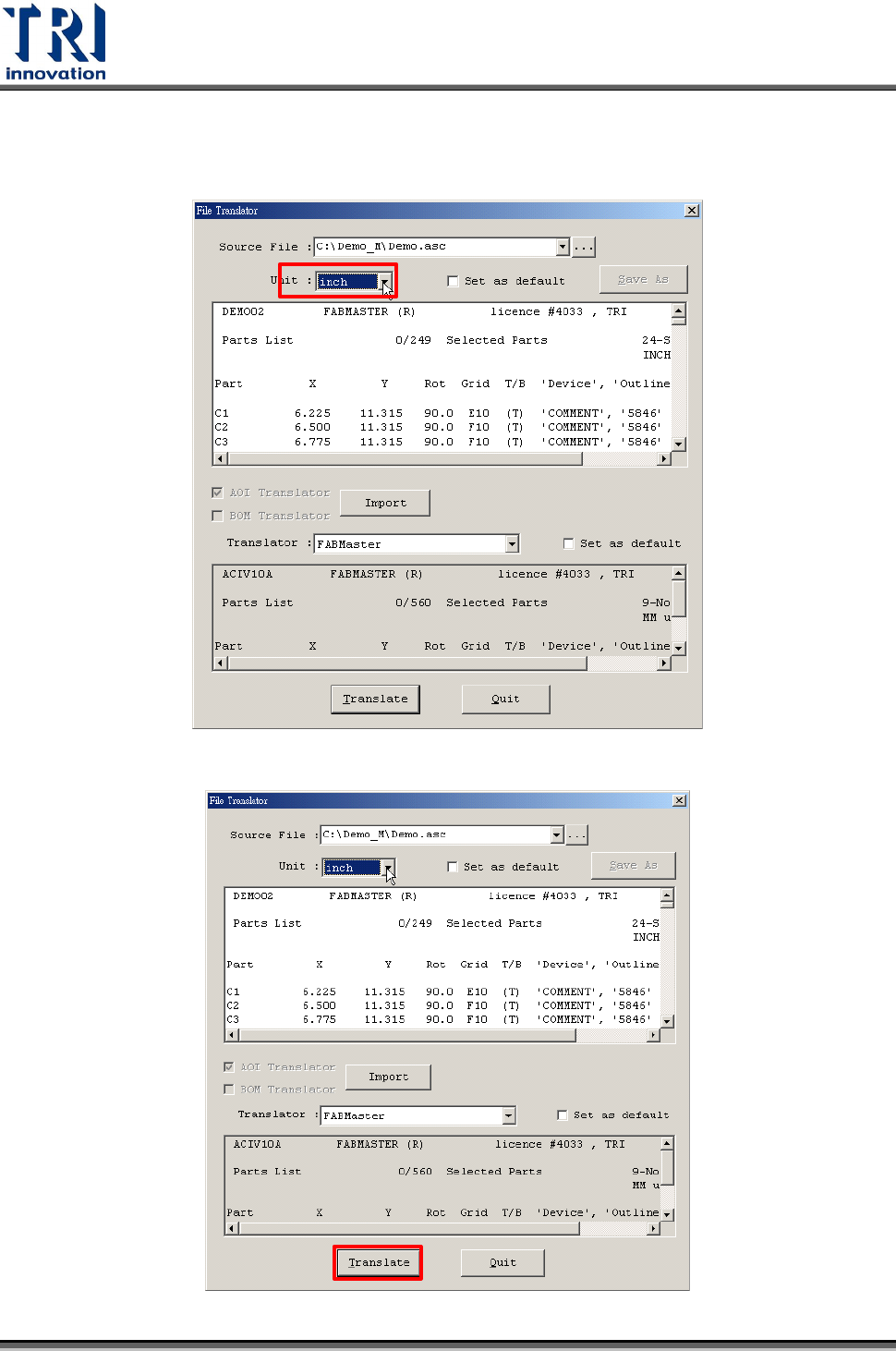

4. 選擇來源檔案所使用的單位
5. 按下[轉譯]後系統會開始轉檔
