Test Research Inc. TR 7007 SII Us er Guide – Sof tware 49 9. 開啟 A OI 檔案 Step5. 編輯元件資料 需將資料做編輯，使其符合多連板中定義為 1 號的電路板之資訊。 1. 出現元件資料表 2. 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用 這些工具將元件資料進行編輯，直到資料符合實際資料為止。若為待測 板為多連板則需將此元件資料編輯成與 1 號機板資…
Test Research Inc.
48 TR7007 SII User Guide – Software

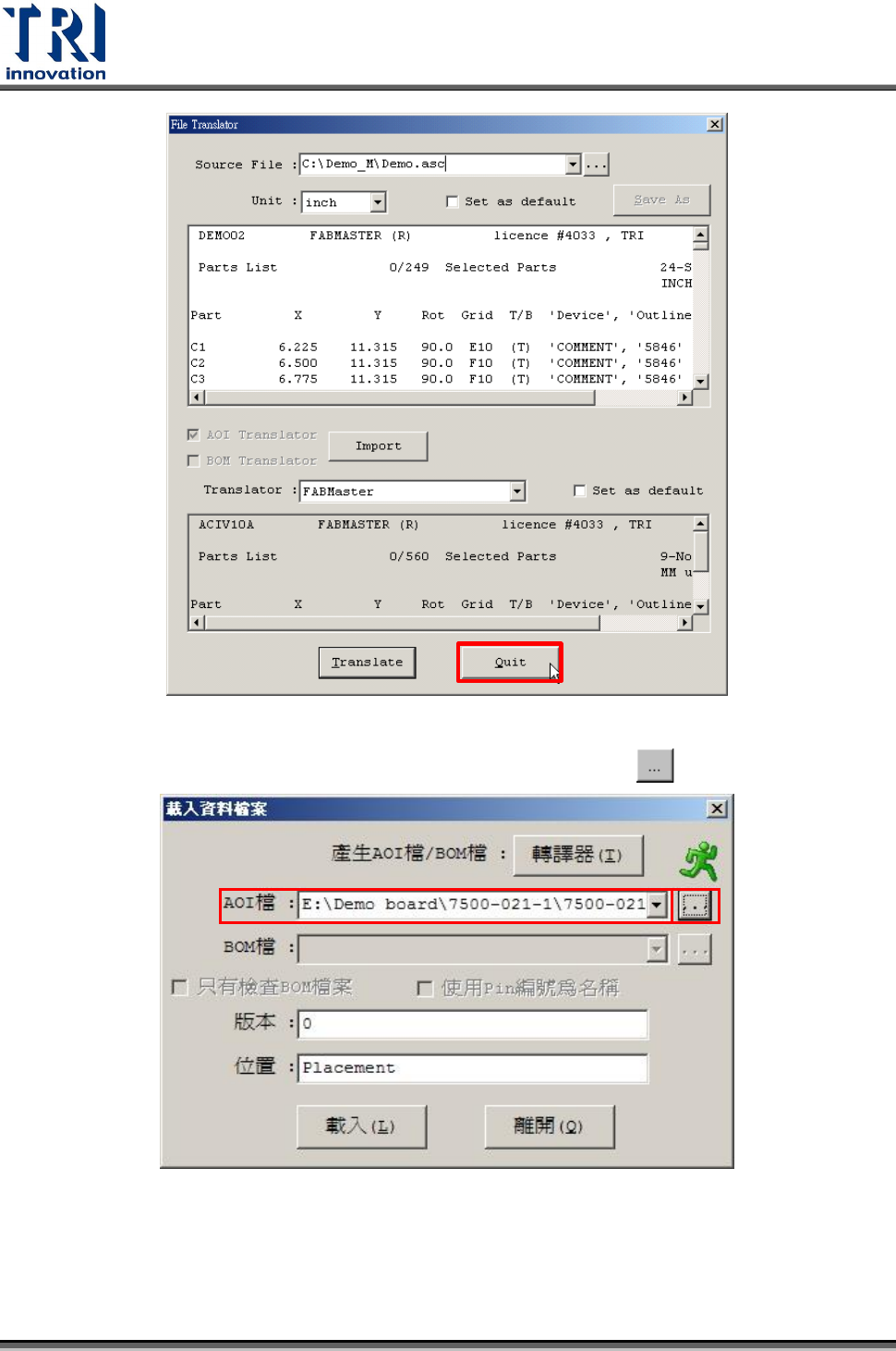

8. 在[AOI 檔案]欄位中輸入目標檔案之路徑，或按下
鈕瀏覽檔案
Test Research Inc.
TR7007 SII User Guide – Software 49
9. 開啟 AOI 檔案
Step5. 編輯元件資料
需將資料做編輯，使其符合多連板中定義為 1 號的電路板之資訊。
1. 出現元件資料表
2. 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用
這些工具將元件資料進行編輯，直到資料符合實際資料為止。若為待測
板為多連板則需將此元件資料編輯成與 1 號機板資料一致即可。
Test Research Inc.
50 TR7007 SII User Guide – Software
3. 按下[Board View]來協助確認元件資料是否正確
