Test Research Inc. 50 TR 7007 SII User Guid e – Softwar e 3. 按下 [ Board View ] 來協助確認元件資料是否正確
Test Research Inc.
TR7007 SII User Guide – Software 49

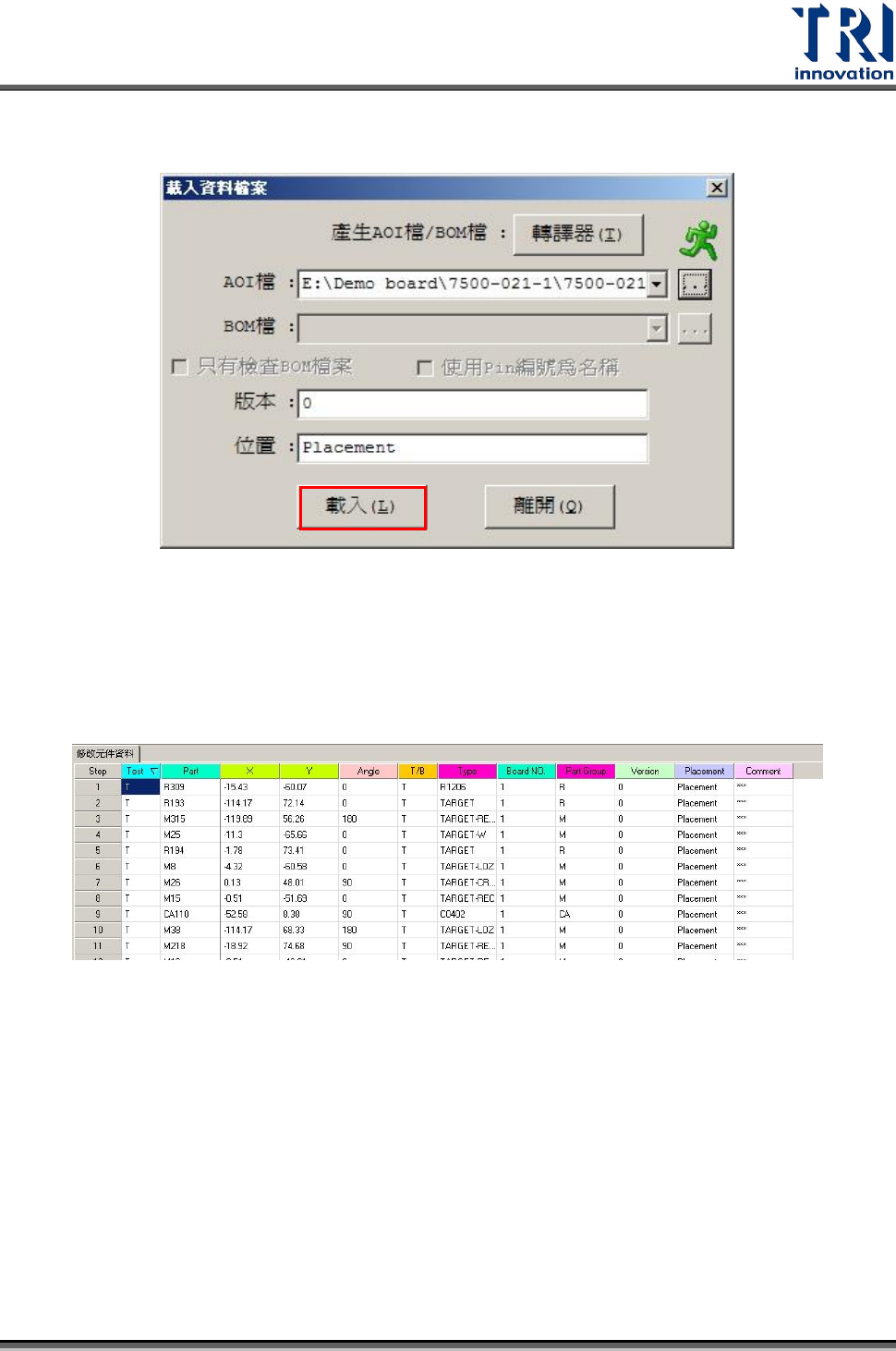

9. 開啟 AOI 檔案
Step5. 編輯元件資料
需將資料做編輯，使其符合多連板中定義為 1 號的電路板之資訊。
1. 出現元件資料表

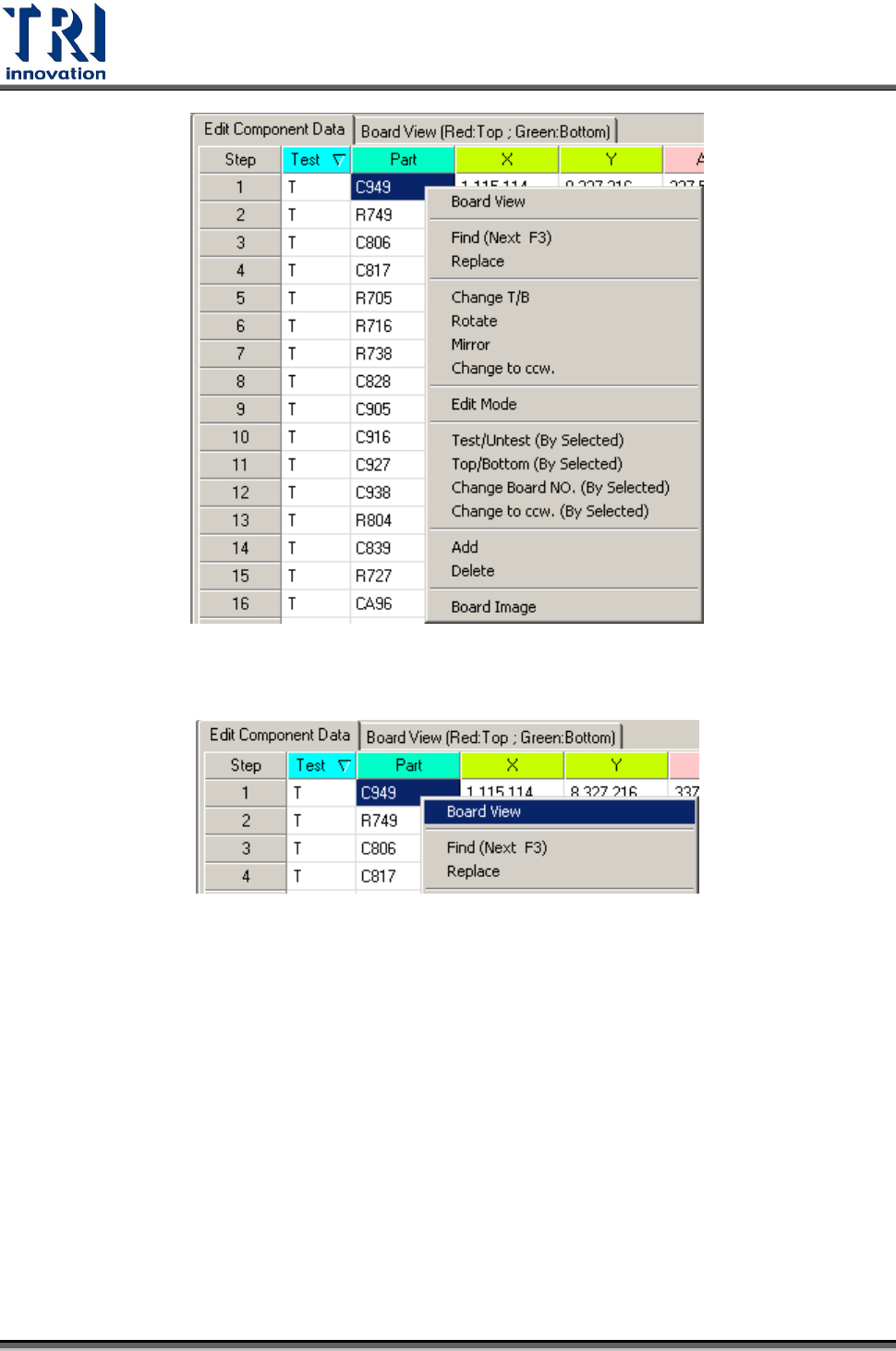

2. 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用
這些工具將元件資料進行編輯，直到資料符合實際資料為止。若為待測
板為多連板則需將此元件資料編輯成與 1 號機板資料一致即可。
Test Research Inc.
50 TR7007 SII User Guide – Software
3. 按下[Board View]來協助確認元件資料是否正確
Test Research Inc.
TR7007 SII User Guide – Software 51
4. 確認元件資料無誤後按[Next]以進行下一步驟
5. 系統會出現是否關閉視窗對話框，按下[確定]才可進行下一步
產生 記號表
示此步驟完成
Step6. 產生多連板元件資料。對於多連板，需將單板的 CAD 資料轉換成多連板的
CAD 資料。先輸入多連板的行數及列數，以及選擇多聯板的排列順序，若沒
有特殊需求，預設值為定義左上角單板為 1 號板。
