Test Research Inc. TR 7007 SII Us er Guide – Sof tware 55 4. 按下 2 號按鈕以獲得第一參考元件座標
Test Research Inc.
54 TR7007 SII User Guide – Software
為對角線位置的元件較佳，且建議找 Chip 類元件且三個元件大小相同，作程式的速度
可以加快。

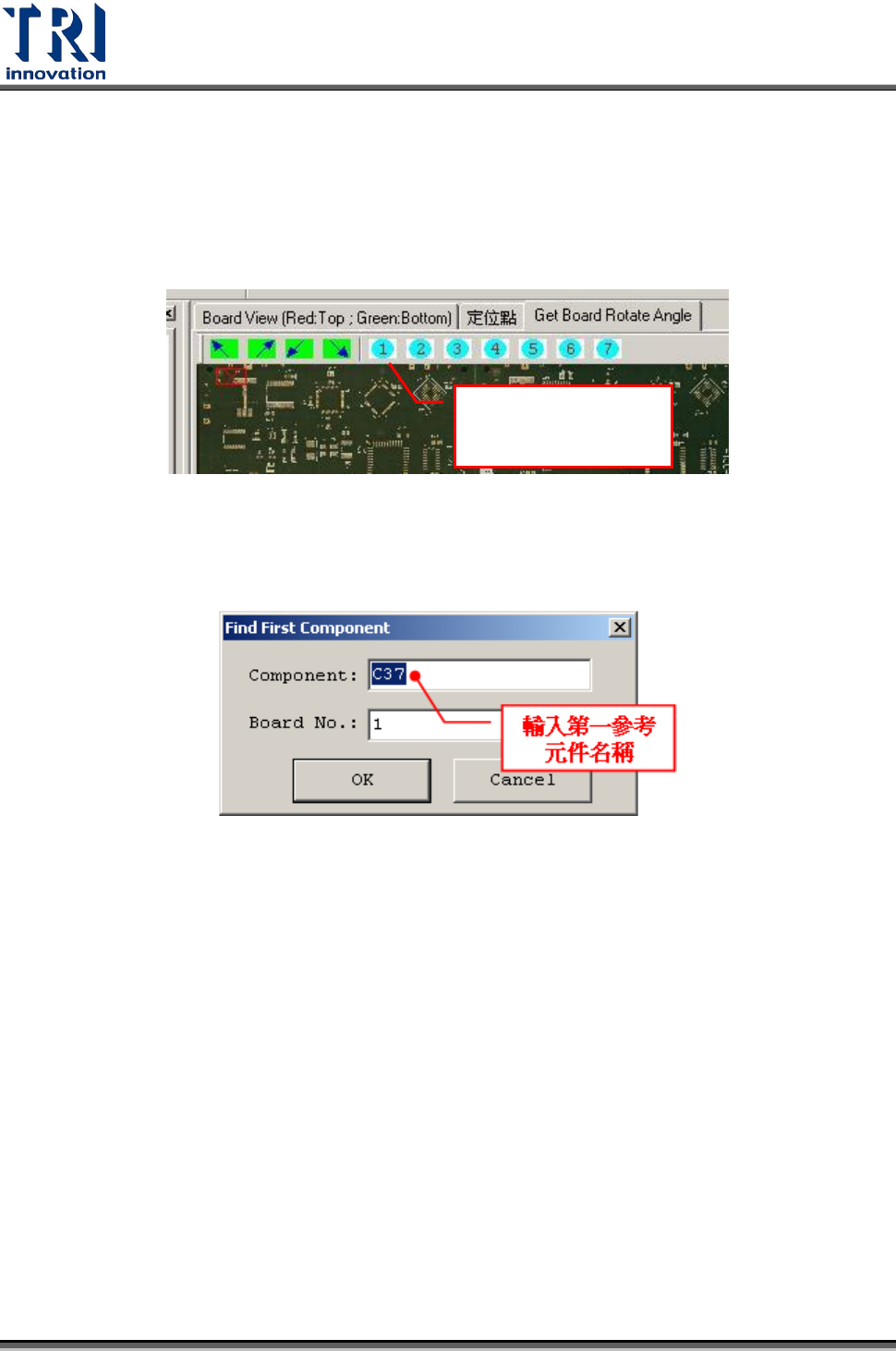

1. 進入[取得進板角度]頁籤，按照步驟 1 至步驟 7 完成進板角度的取得，首
先按下 1 號按鈕。
2. 出現[尋找第一定位元件]對話方塊，在元件名稱中輸入第一個參考元件的
名稱，接著按下[確定]。

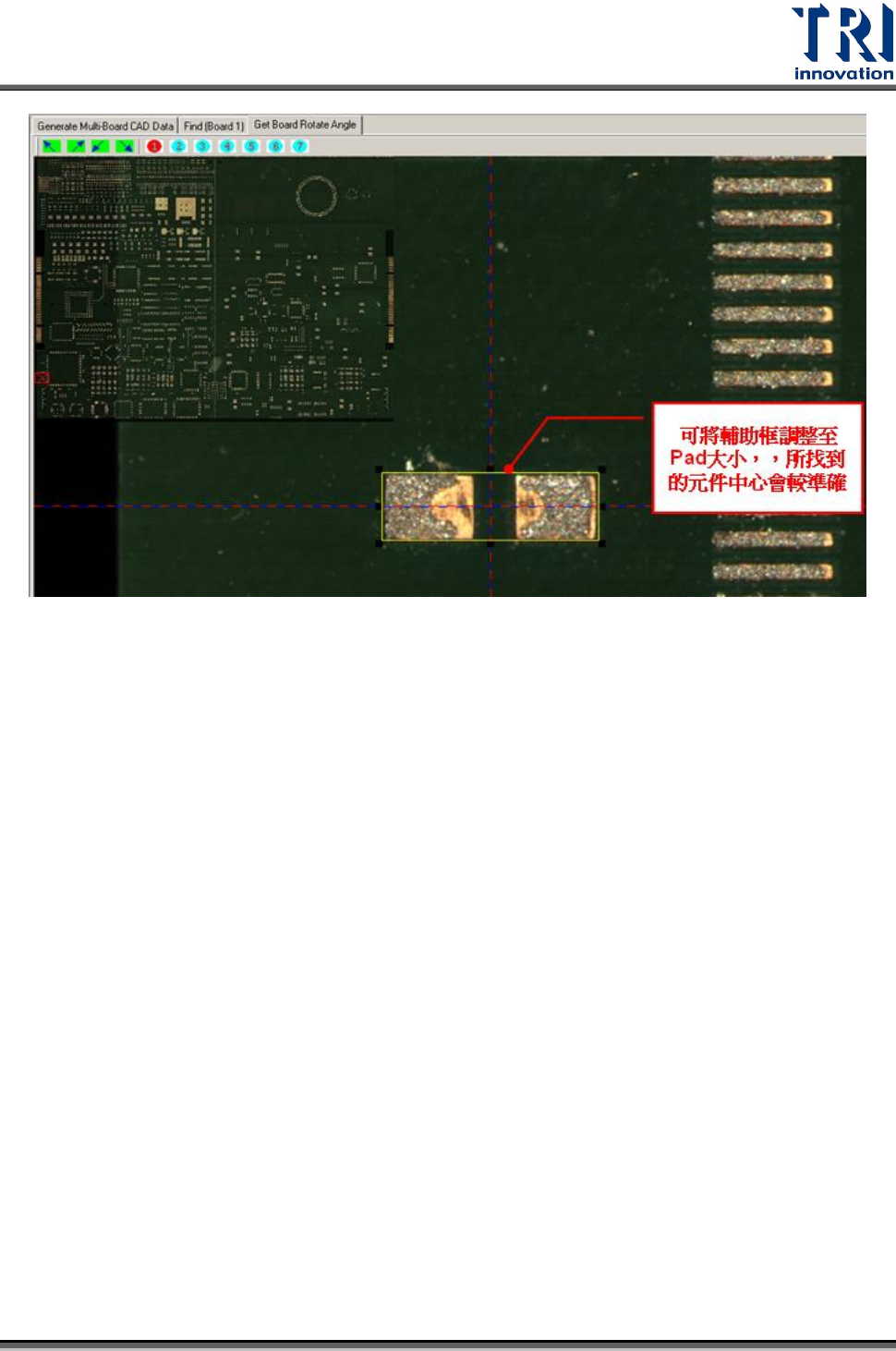

3. 將攝影機中心位置(影像紅色十字線中央)移動至該元件中心位置上方，可
調整藍色輔助框大小使能更準確找到元件中心位置。
按下此紐設定第一
參考元件
Test Research Inc.
TR7007 SII User Guide – Software 55

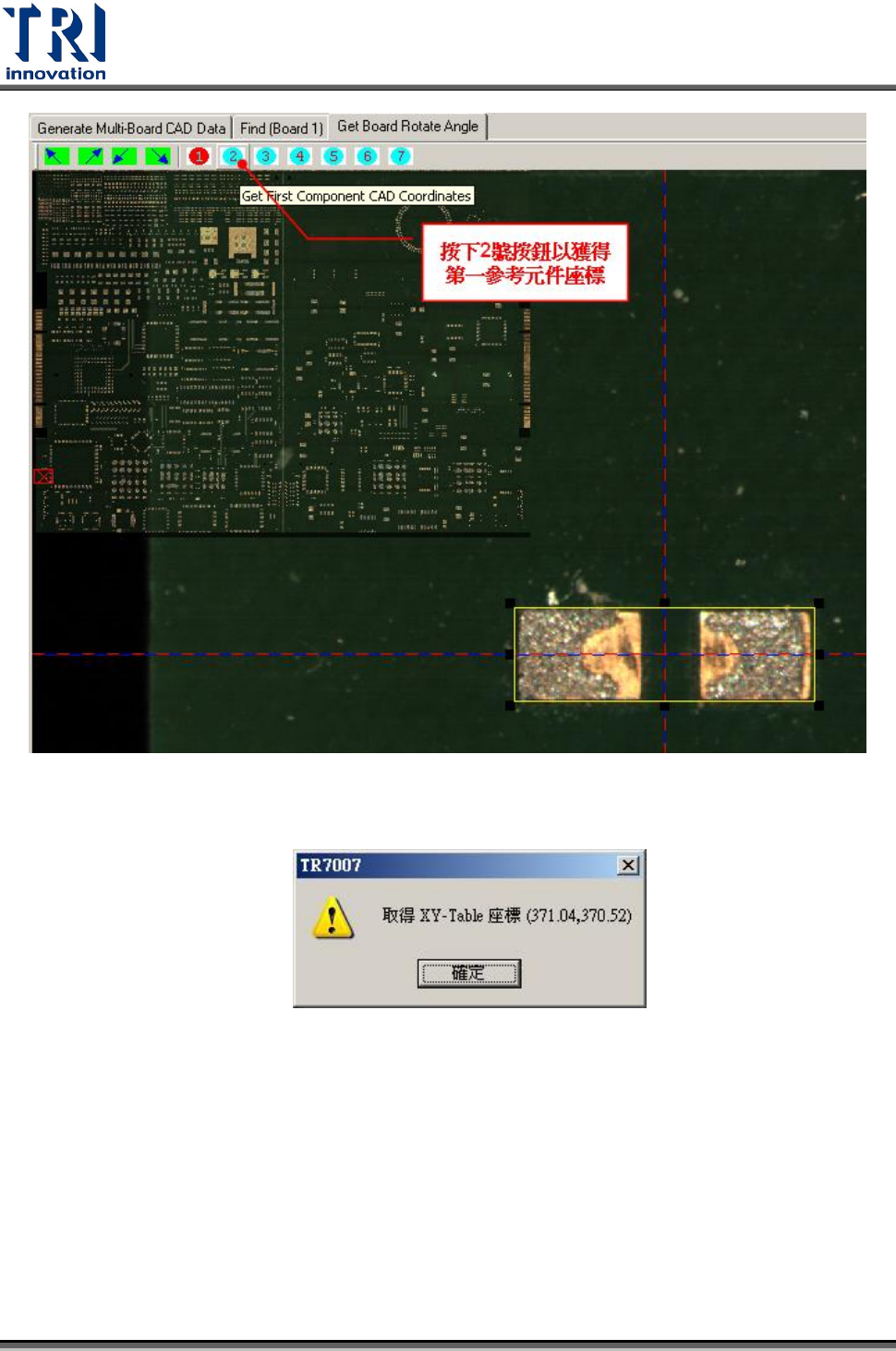

4. 按下 2 號按鈕以獲得第一參考元件座標
Test Research Inc.
56 TR7007 SII User Guide – Software
5. 出現對話視窗標示出第一參考元件的座標，請按[確定]
6. 接著按下 3 號按鈕設定第二參考元件
7. 出現[尋找第二定位元件]對話方塊，在元件名稱中輸入第二個參考元件的
名稱，建議尋找與第一定位元件相同大小及角度的元件，下步驟中藍色
方框就不需要再次調整大小，可節省時間。接著按下[確定]。
