Test Research Inc.
56 TR7007 SII User Guide – Software
5. 出現對話視窗標示出第一參考元件的座標，請按[確定]
6. 接著按下 3 號按鈕設定第二參考元件
7. 出現[尋找第二定位元件]對話方塊，在元件名稱中輸入第二個參考元件的
名稱，建議尋找與第一定位元件相同大小及角度的元件，下步驟中藍色
方框就不需要再次調整大小，可節省時間。接著按下[確定]。
Test Research Inc.
TR7007 SII User Guide – Software 57
8. 將攝影機中心位置移動至目標元件中心位置，可將藍色框調整至 Pad 大
小，所找到的元件中心會較準確。接著按下 4 號按鈕以獲得第二參考元
件座標
9. 出現對話框標示出第二參考元件的座標，請按[確定]
10. 以上述方式再設定第三定位元件
11. 最後按下 7 號按鈕來結束取得進板角度的步驟

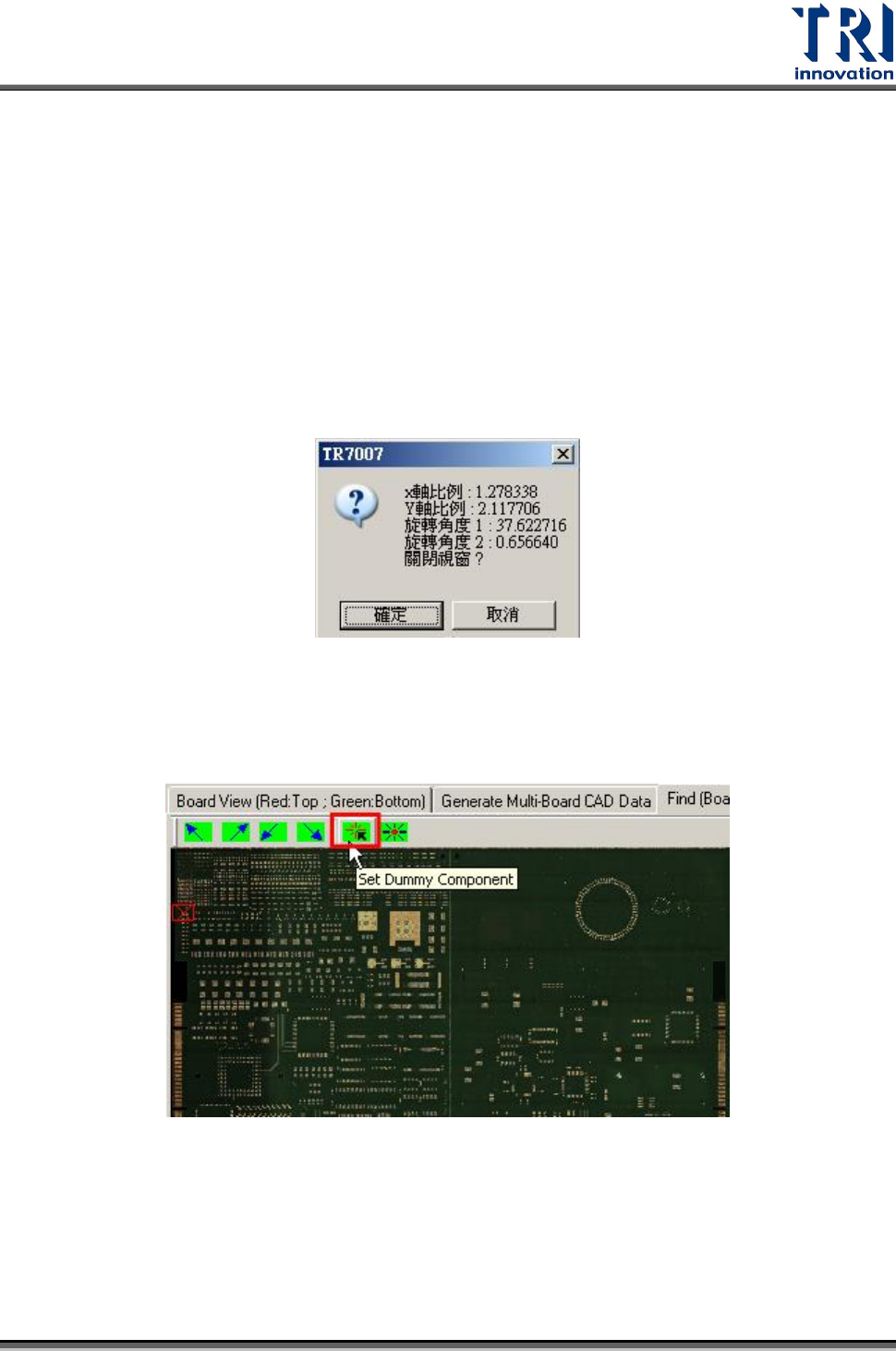

12. 出現對話框標示出計算得到的進板旋轉角度，請按[確定]。
Step10. 尋找定位元件。利用每一片單板上的定位元件得知多連板間的距離
1. 設定 1 號板的定位元件位置
2. 輸入 1 號板上的定位元件名稱，可以選擇本片板子上的任何一個元件，
建議選擇 CHIP 類元件，在尋找元件中心位置時會較為準確。
Test Research Inc.
58 TR7007 SII User Guide – Software
3. 將攝影機中心位置移動到指定元件的中心位置
