TR7007SII_Software_ch_v1-0-1PDFA - 第73页
Test Research Inc. TR 7007 SII Us er Guide – Sof tware 63 3. 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫 4. 若所有所需之元件之資料庫皆已完成，則可以將視窗關閉跳回 [ 流程 ] 頁籤 中之 [ 整合 ] 步驟。 Step13. 整合元件庫。按下 [ Merge All] 按鈕。
Test Research Inc.
62 TR7007 SII User Guide – Software
2. 所列出的類型中，藍色記號表示系統中已經儲存有元件資料庫，紅色記
號表示此類型之資料庫尚未建立。
Test Research Inc.
TR7007 SII User Guide – Software 63

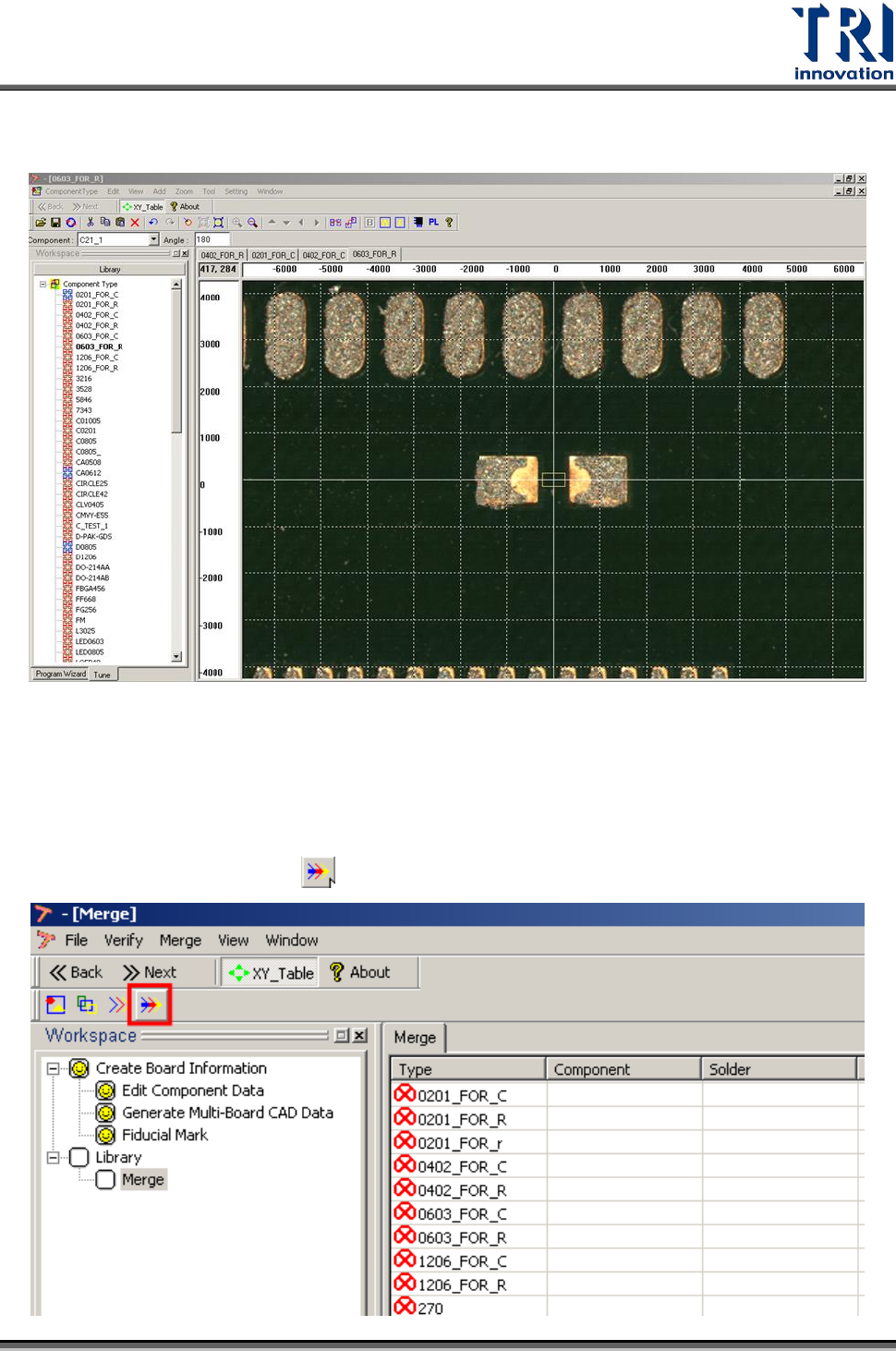

3. 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫
4. 若所有所需之元件之資料庫皆已完成，則可以將視窗關閉跳回[流程]頁籤
中之[整合]步驟。
Step13. 整合元件庫。按下[ Merge All]按鈕。
Test Research Inc.
64 TR7007 SII User Guide – Software

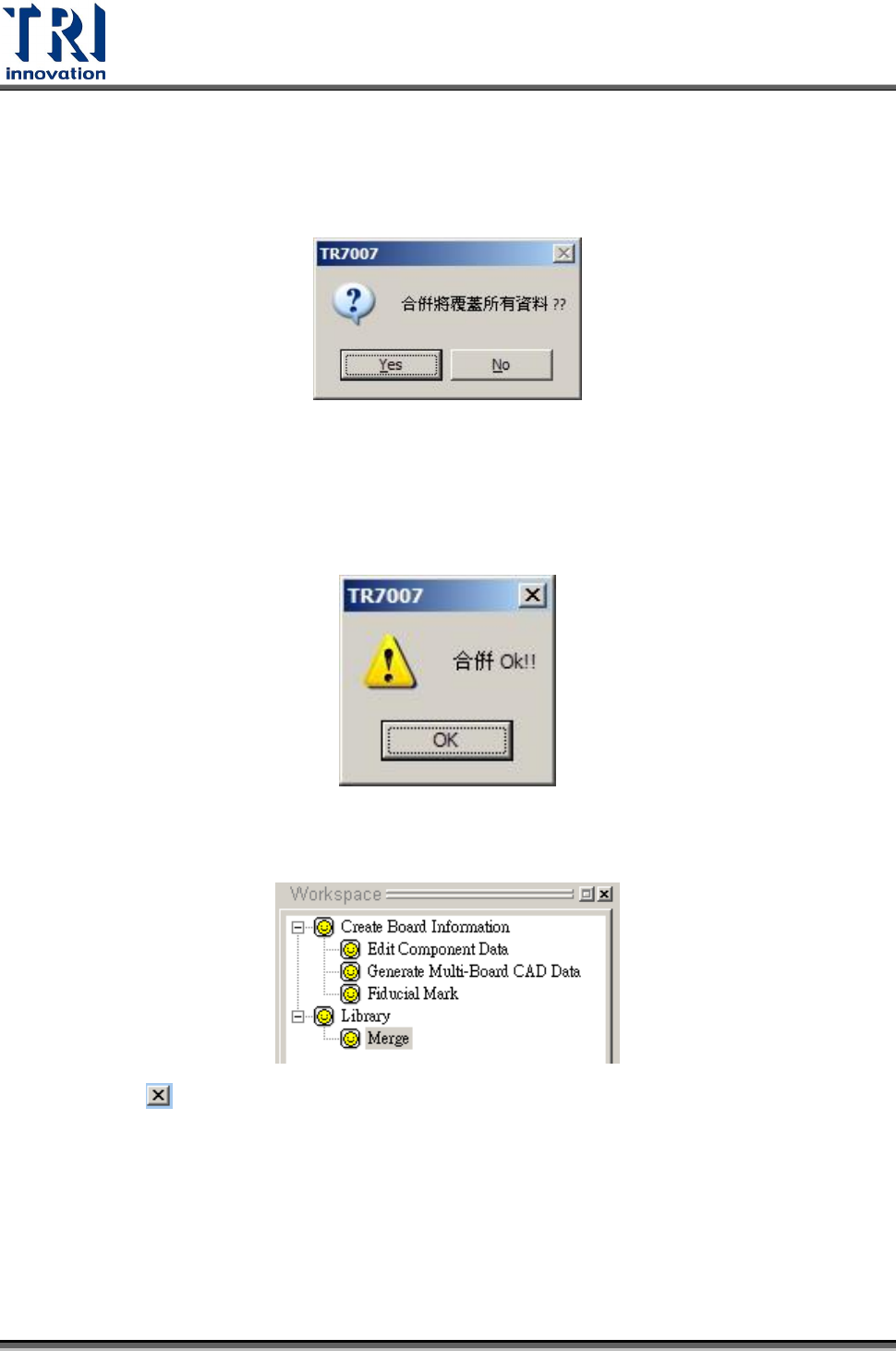

Step14. 出現警告視窗，表示若重新進行整合步驟將會覆蓋原先資料，請按下[是]。若
按下[否]，表示將此動作取消。
Step15. 整合成功，請按[確定]，在整合的步驟中系統會自行計算元件資料庫的配置邏
輯，若有問題會在下方警告區域顯示詳細內容，且上方元件種類前也會有小
型圖示顯示，藍色代表成功，黃色代表警告。
Step16. ATPG 步驟完成畫面如下
Step17. 按[ 關閉]按鈕將 ATPG 視窗關閉後進入主程式畫面
Step18. 設定檢測框參數，完成檢測程式。
