Test Research Inc. 66 TR 7007 SII User Guid e – Softwar e Step5. 載入 LST 檔後系統會自動將 PAD 依序命名為 PAD1 、 PAD2… Step6. 按 [ Next ] ，出現 [ Multi-board Setup ] ，設定 [ Col ] 欄位為 1 ， [ Row ] 欄位 為 1 後，按下 [ OK ] 。
Test Research Inc.
TR7007 SII User Guide – Software 65

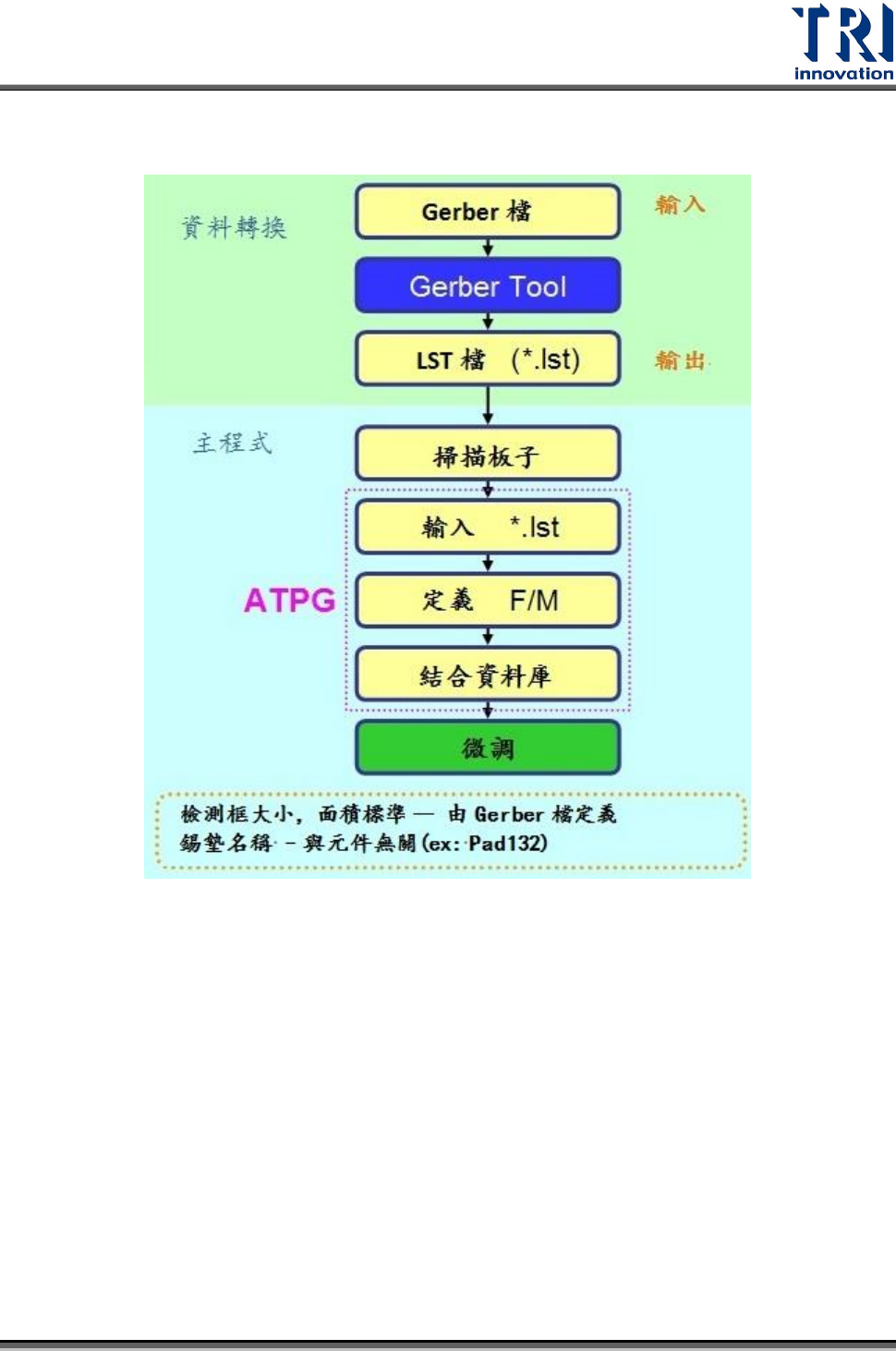

3.2 僅使用 LST 檔案
(F/M：Fiducial Mark 對位標記)
先載入 LST 檔製作程式，系統會自動將 PAD 依序命名為 PAD1、PAD2…，做完
Fiducial Mark 後，不需製作 Library 直接進行[整合]步驟即可。
Step1. 設定待測板大小
Step2. 擷取機板大圖
Step3. 啟動 ATPG(自動檢測程式產生器)流程
Step4. 載入元件資料檔，直接選擇 LST 檔案載入
Test Research Inc.
66 TR7007 SII User Guide – Software
Step5. 載入 LST 檔後系統會自動將 PAD 依序命名為 PAD1、PAD2…
Step6. 按[Next]，出現[Multi-board Setup]，設定[Col]欄位為 1，[Row]欄位為 1
後，按下[OK]。
Test Research Inc.
TR7007 SII User Guide – Software 67
Step7. 出現畫面如下，按[Next]。
Step8. 尋找 Fiducial Mark。
