TR7007SII_Software_ch_v1-0-1PDFA - 第77页
Test Research Inc. TR 7007 SII Us er Guide – Sof tware 67 Step7. 出現畫面如下，按 [ Next ] 。 Step8. 尋找 Fiducial Mark 。
Test Research Inc.
66 TR7007 SII User Guide – Software

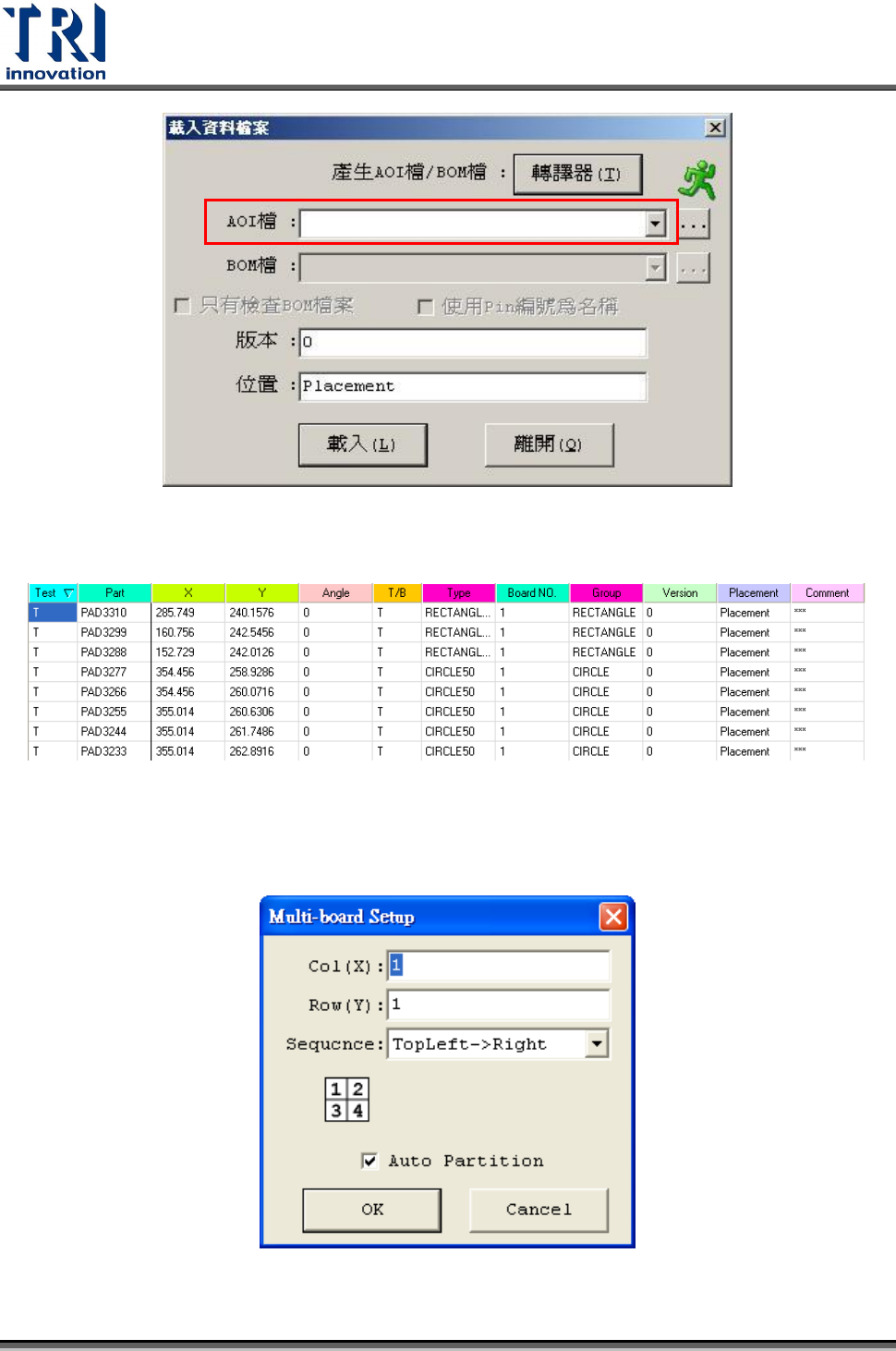

Step5. 載入 LST 檔後系統會自動將 PAD 依序命名為 PAD1、PAD2…
Step6. 按[Next]，出現[Multi-board Setup]，設定[Col]欄位為 1，[Row]欄位為 1
後，按下[OK]。
Test Research Inc.
TR7007 SII User Guide – Software 67

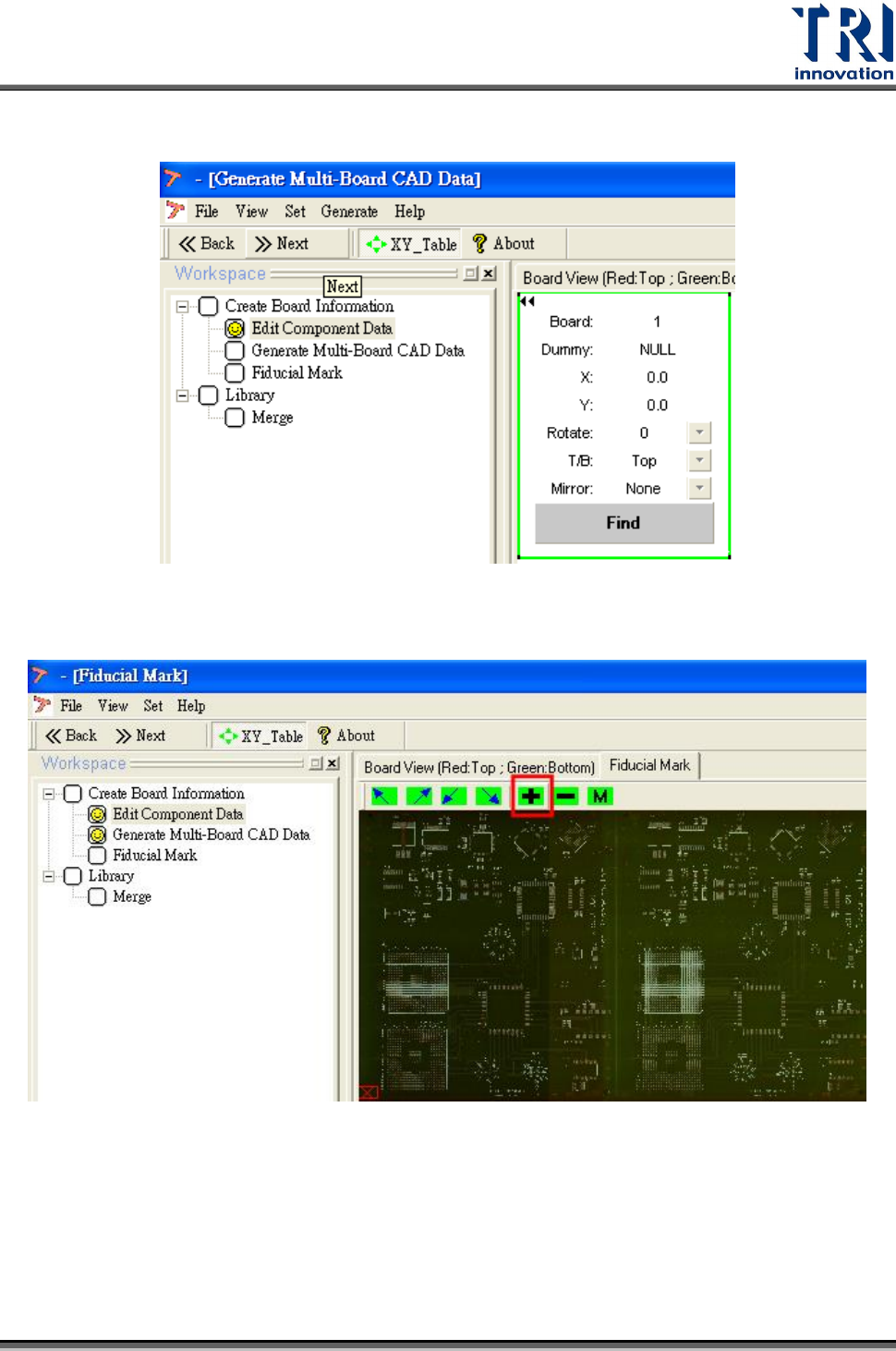

Step7. 出現畫面如下，按[Next]。
Step8. 尋找 Fiducial Mark。
Test Research Inc.
68 TR7007 SII User Guide – Software

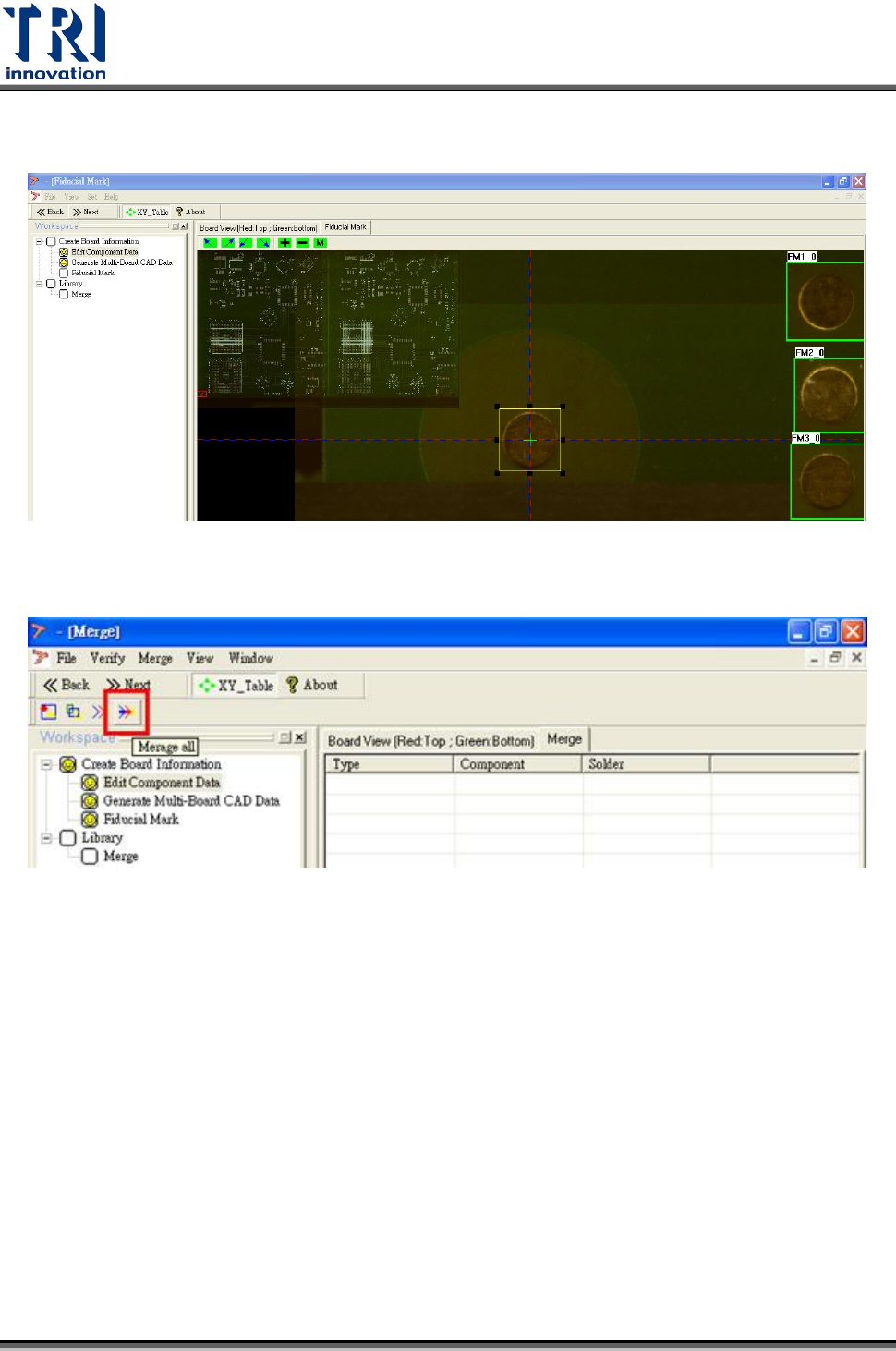

Step9. 製作完成後，按[Next]。
Step10. 不須製作 Library 直接進行[Merge all]步驟即可。
