Test Research Inc. TR 7007 SII Us er Guide – Sof tware 77 Step4. 有需要的話可按下 [ Set ] 按鈕設定屬性，否則直接按下 [ Go ] 按鈕開始進行掃 圖。 Step5. 掃完大圖結果如下。
Test Research Inc.
76 TR7007 SII User Guide – Software
Step2. 出現程式製作引導視窗在中下方。
Step3. 按下[Go]按鈕，設定板子大小。設定完成後按[下一步]。
Test Research Inc.
TR7007 SII User Guide – Software 77

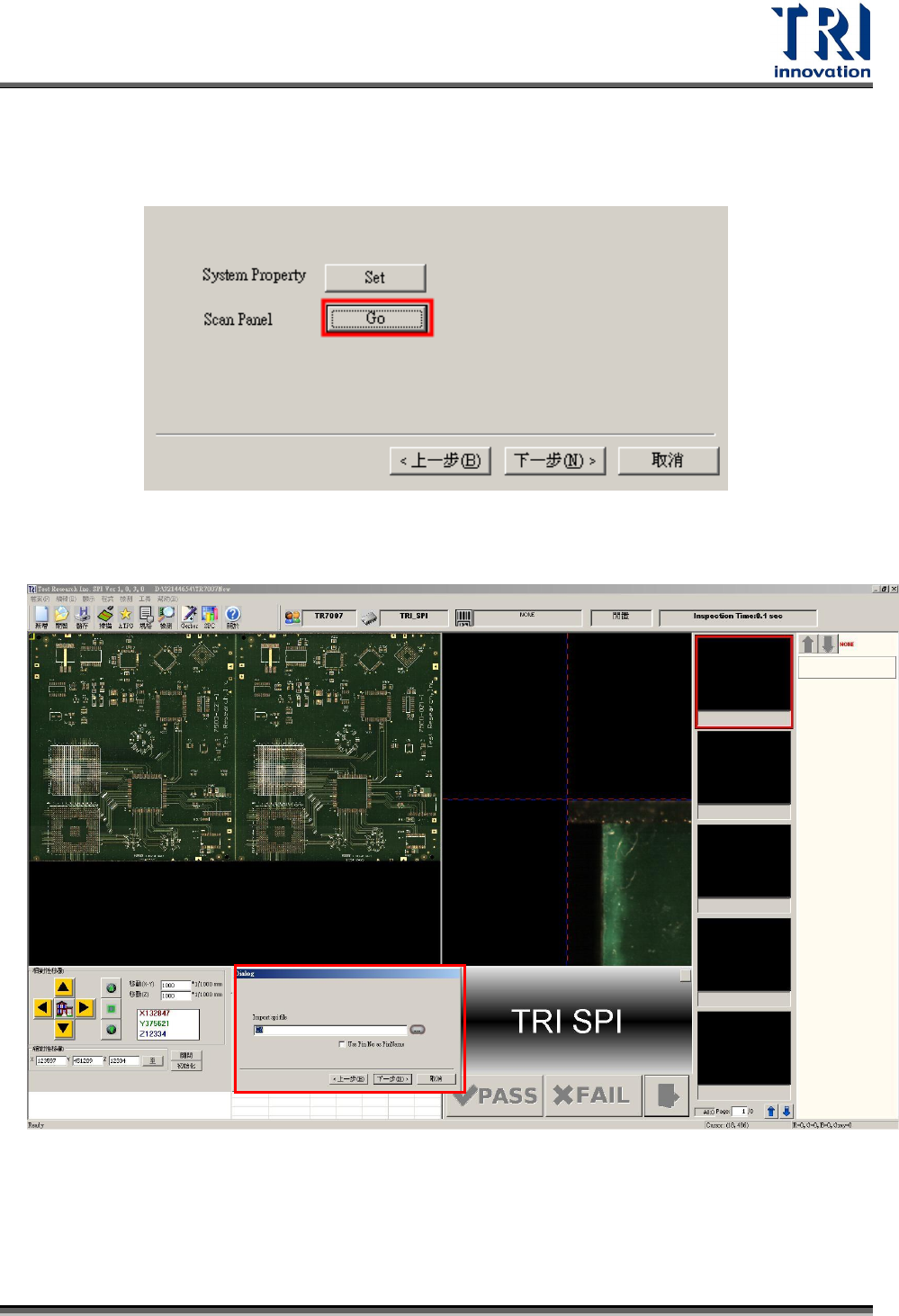

Step4. 有需要的話可按下[Set]按鈕設定屬性，否則直接按下[Go]按鈕開始進行掃
圖。
Step5. 掃完大圖結果如下。
Test Research Inc.
78 TR7007 SII User Guide – Software
Step6. 瀏覽電腦，載入對應的 SPI 檔案。接著按[下一步]。
Step7. 出現設定 Fiducial Mark 視窗。直接在[Auto Fiducial Mark]欄位中選擇
Fiducial Mark 的名稱。勾選[Automatically set other fiducial marks]則設定
完其中一定位點系統會自動進入設定下一定位點的步驟。
